Teknisk Tidskrift

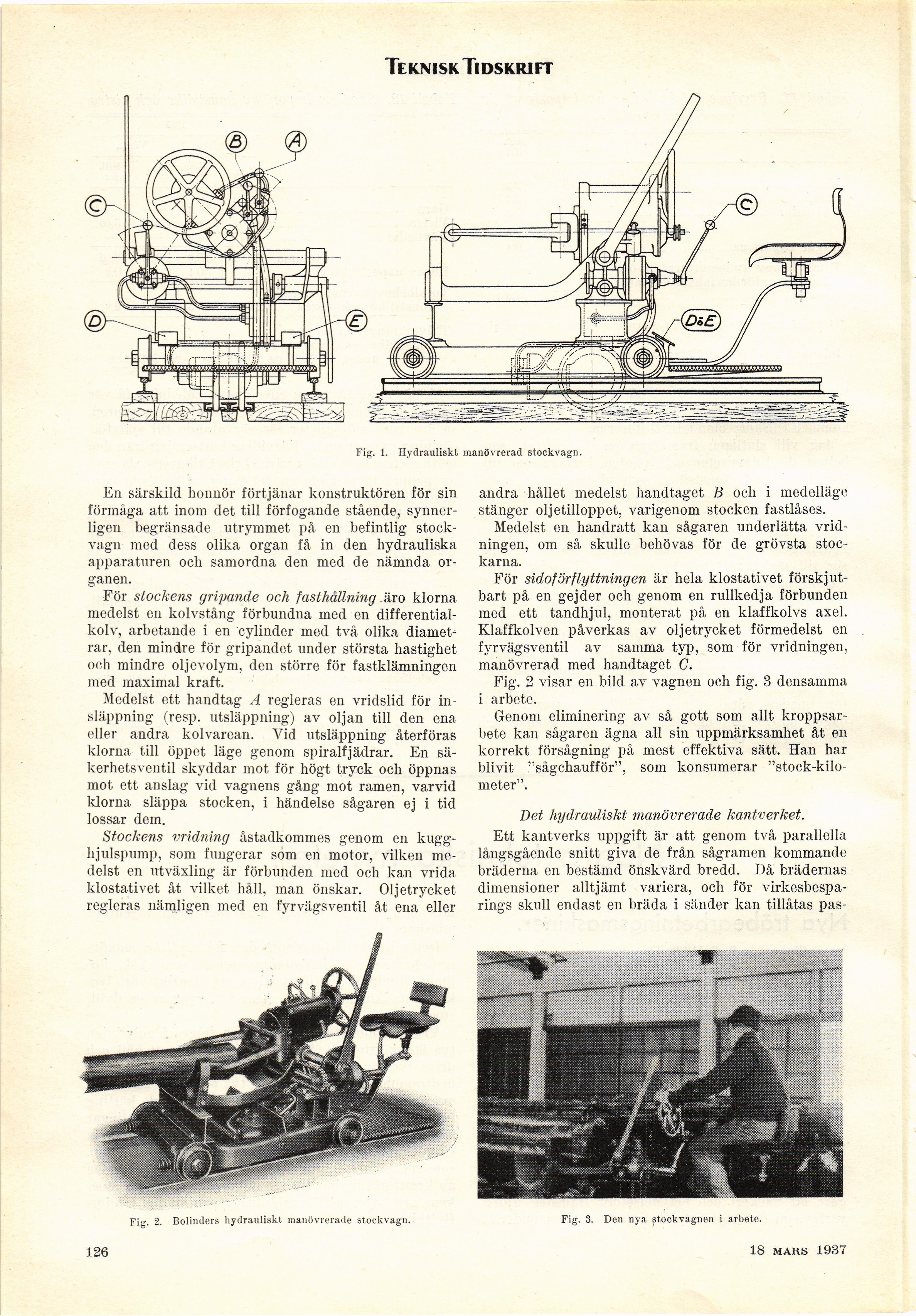

Fig. 1. Hydrauliskt manövrerad stockvagn
En särskild honnör förtjänar konstruktören för sin
förmåga att inom det till förfogande stående,
synnerligen begränsade utrymmet på en befintlig
stockvagn med dess olika organ få in den hydrauliska
apparaturen och samordna den med de nämnda
organen.
För stockens gripande och fast hållning äro klorna
medelst en kolvstång förbundna med en
differentialkolv, arbetande i en cylinder med två olika
diametrar, den mindre för gripandet under största hastighet
och mindre oljevolym, den större för fastklämningen
med maximal kraft.
Medelst ett handtag A regleras en vridslid för
frisläppning (resp. utsläppning) av oljan till den ena
eller andra kolvarean. Vid utsläppning återföras
klorna till öppet läge genom spiralfjädrar. En
säkerhetsventil skyddar mot för högt tryck och öppnas
mot ett anslag vid vagnens gång mot ramen, varvid
klorna släppa stocken, i händelse sågaren ej i tid
lossar dem.
Stockens vridning åstadkommes genom en
kugghjulspump, som fungerar som en motor, vilken
medelst en utväxling är förbunden med och kan vrida
klostativet åt vilket håll, man önskar. Oljetrycket
regleras nämligen med en fyrvägsventil åt ena eller
Fig. 2. Bolinders hydrauliskt manövrerade stockvagn.
126
andra hållet medelst handtaget B och i medelläge
stänger oljetilloppet, varigenom stocken fastlåses.
Medelst en handratt kan sågaren underlätta
vridningen, om så skulle behövas för de grövsta
stockarna.
För sidoförflyttningen är hela klostativet
förskjutbart på en gejder och genom en rullkedja förbunden
med ett tandhjul, monterat på en klaffkolvs axel.
Klaffkolven påverkas av oljetrycket förmedelst en
fyrvägsventil av samma typ, som för vridningen,
manövrerad med handtaget C.
Fig. 2 visar en bild av vagnen och fig. 3 densamma
i arbete.
Genom eliminering av så gott som allt
kroppsarbete kan sågaren ägna ali sin uppmärksamhet åt en
korrekt försågning på mest effektiva sätt. Han har
blivit "sågchaufför", som konsumerar
"stock-kilometer".
Det hydrauliskt manövrerade kantverket.
Ett kantverks uppgift är att genom två parallella
långsgående snitt giva de från sågramen kommande
bräderna en bestämd önskvärd bredd. Då brädernas
dimensioner alltjämt variera, och för
virkesbesparings skull endast en bräda i sänder kan tillåtas pas-
Fig. 3. Den nya stockvagnen i arbete.
18 mars 1937
