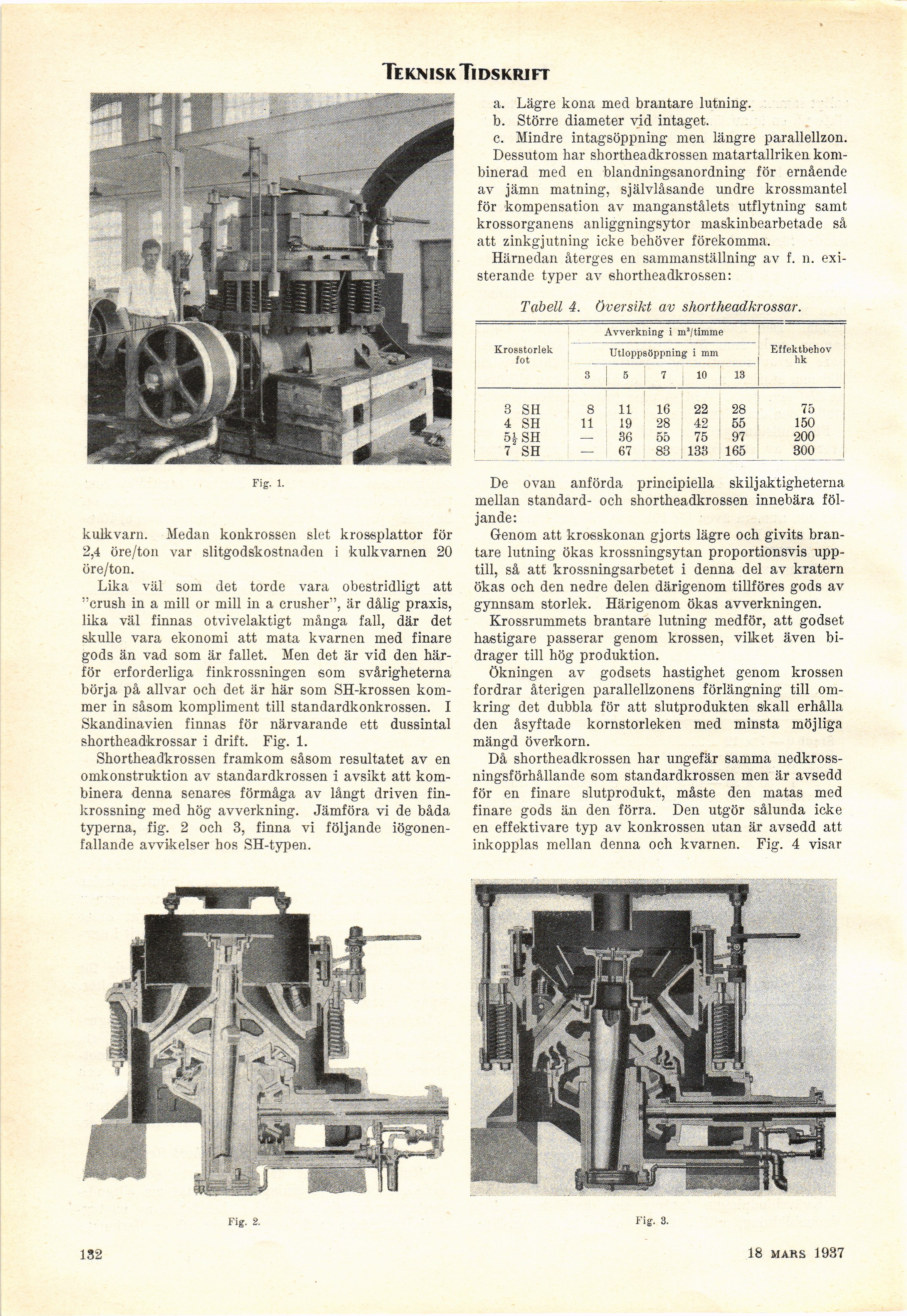

Te kn isk Ti ds kri ft
Fig. 1.
kulkvarn. Medan konkrossen slet krossplattor för
2,4 öre/ton var slitgodskostnaden i kulkvarnen 20
öre/ton.
Lika väl som det torde vara obestridligt att
"crush in a mill or mill in a crusher", är dålig praxis,
lika väl finnas otvivelaktigt många fall, där det
skulle vara ekonomi att mata kvarnen med finare
gods än vad som är fallet. Men det är vid den
härför erforderliga finkrossningen som svårigheterna
börja på allvar och det är här som SH-krossen
kommer in såsom kompliment till standardkonkrossen. I
Skandinavien finnas för närvarande ett dussintal
shortheadkrossar i drift. Fig. 1.
Shortheadkrossen framkom såsom resultatet av en
omkonstruktion av standardkrossen i avsikt att
kombinera denna senares förmåga av långt driven
fin-krossning med hög avverkning. Jämföra vi de båda
typerna, fig. 2 och 3, finna vi följande
iögonenfallande avvikelser hos SH-typen.
Fig. 2.
a. Lägre kona med brantare lutning.
b. Större diameter vid intaget.
c. Mindre intagsöppning men längre parallellzon.
Dessutom har shortheadkrossen matartallriken
kombinerad med en blandningsanordning för ernående
av jämn matning, självlåsande undre krossmantel
för kompensation av manganstålets utflytning samt
krossorganens anliggningsytor maskinbearbetade så
att zinkgjutning icke behöver förekomma.
Härnedan återges en sammanställning av f. n.
existerande typer av shortheadkrossen:
Tabell 4. Översikt av shortheadkrossar.
Krosstorlek fot 3 Avverkning i m3/timm Utloppsöppning i mm f. 7 10 13 Effektbehov hk
3 SH 8 11 16 22 28 75
4 SH 11 19 28 42 55 150
5^SH —. 36 00 75 97 200
7 SH — 67 83 133 165 300 1
De ovan anförda principiella skiljaktigheterna
mellan standard- och shortheadkrossen innebära
följande:
Genom att krosskonan gjorts lägre och givits
brantare lutning ökas krossningsytan proportionsvis
upptill, så att krossningsarbetet i denna del av kratern
ökas och den nedre delen därigenom tillföres gods av
gynnsam storlek. Härigenom ökas avverkningen.
Krossrummets brantare lutning medför, att godset
hastigare passerar genom krossen, vilket även
bidrager till hög produktion.
Ökningen av godsets hastighet genom krossen
fordrar återigen parallellzonens förlängning till
omkring det dubbla för att slutprodukten skall erhålla
den åsyftade kornstorleken med minsta möjliga
mängd överkorn.
Då shortheadkrossen har ungefär samma
nedkross-ningsförhållande som standardkrossen men är avsedd
för en finare slutprodukt, måste den matas med
finare gods än den förra. Den utgör sålunda icke
en effektivare typ av konkrossen utan är avsedd att
inkopplas mellan denna och kvarnen. Fig. 4 visar
Fig. 3.
132
18 mars 1937
