Vikts-%
Ackum. vikts-%
>13,33 mm................................ 9,75 9,75
> 9,42 ,................................., 27,Oü 36,75
> 6,68 „ ................................................................23,75 60,50
> 3,32 „ ................................; 19,00 79,50
> 1,65 „ ................................ 4,00 83.50
> 0,83 „ ................................ 5,75 89^25
> 0,44 „ ................................ 2,25 91,50
> 0,26 „ ................................ 2,75 94,25
> 0,07 „ ................................i 2,25 96,50
< 0,07 „ ................................| 3,50_100,00
100,00

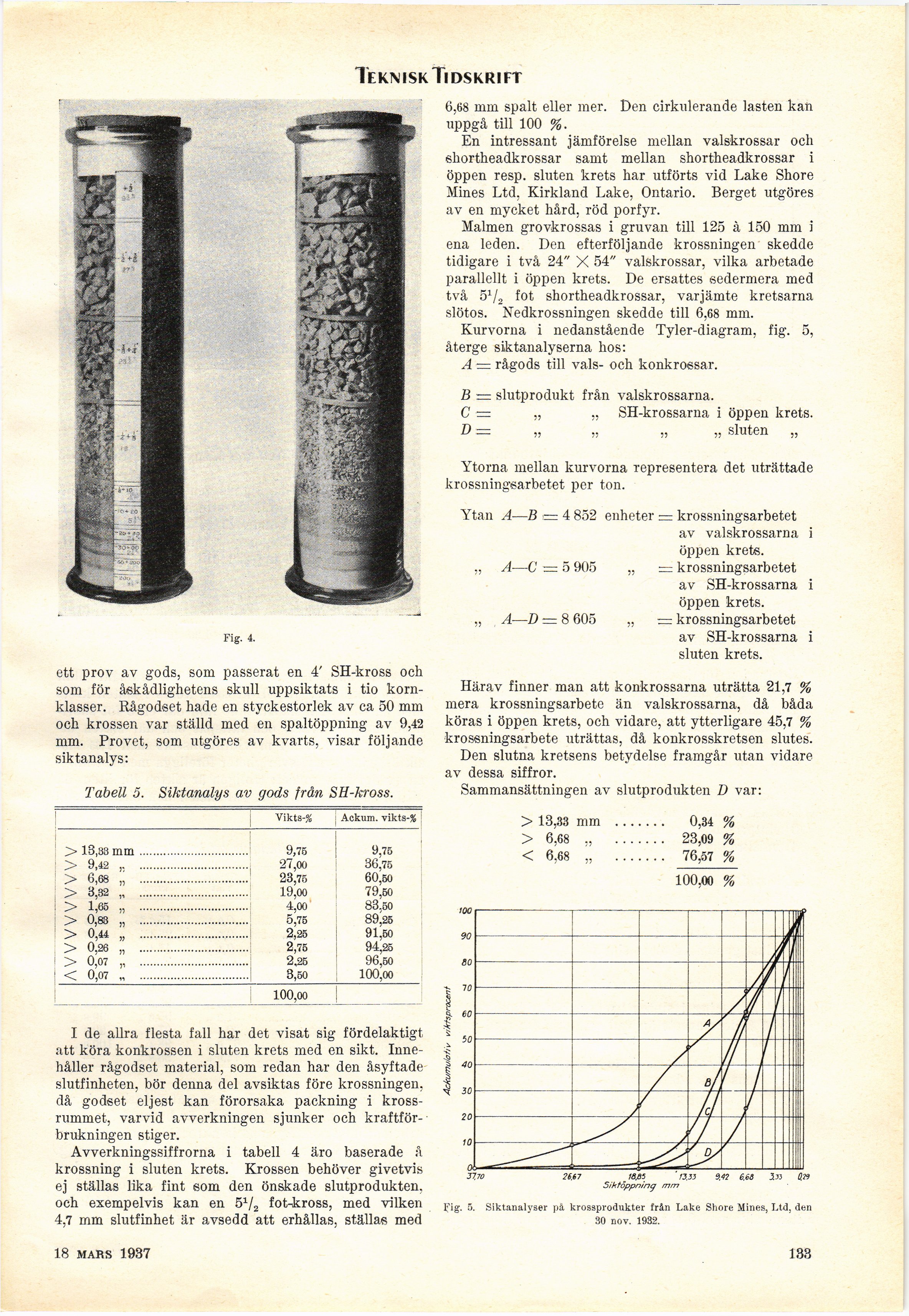

Teknisk Tidskrift
6,68 mm spalt eller mer. Den cirkulerande lasten kan
uppgå till 100 %.
En intressant jämförelse mellan valskrossar och
shortheadkrossar samt mellan shortheadkrossar i
öppen resp. sluten krets har utförts vid Lake Shore
Mines Ltd, Kirkland Lake, Ontario. Berget utgöres
av en mycket hård, röd porfyr.
Malmen grovkrossas i gruvan till 125 à 150 mm i
ena leden. Den efterföljande krossningen skedde
tidigare i två 24" X 54" valskrossar, vilka arbetade
parallellt i öppen krets. De ersattes sedermera med
två 5V2 fot shortheadkrossar, varjämte kretsarna
slötos. Nedkrossningen skedde till 6,68 mm.
Kurvorna i nedanstående Tyler-diagram, fig. 5,
återge siktanalyserna hos:
A — rågods till vals- och konkrossar.
B — slutprodukt från valskrossarna.
C — „ „ SH-krossarna i öppen krets.
D — „ „ „ „ sluten „
Ytorna mellan kurvorna representera det uträttade
krossningsarbetet per ton.
> 13,33 mm ....... 0,34 %
> 6,68 „ ....... 23,09 %
< 6,68 „ ....... 76,57 %
loo,oo %
I de allra flesta fall har det visat sig fördelaktigt
att köra konkrossen i sluten krets med en sikt.
Innehåller rågodset material, som redan har den åsyftade
slutfinheten, bör denna del avsiktas före krossningen,
då godset eljest kan förorsaka packning i
krossrummet, varvid avverkningen sjunker och
kraftförbrukningen stiger.
Avverkningssiffrorna i tabell 4 äro baserade å
krossning i sluten krets. Krossen behöver givetvis
ej ställas lika fint som den önskade slutprodukten,
och exempelvis kan en 5x/2 fot-kross, med vilken
4,7 mm slutfinhet är avsedd att erhållas, ställas med
Fig. 4.
ett prov av gods, som passerat en 4’ SH-kross och
som för åskådlighetens skull uppsiktats i tio
kornklasser. Rågodset hade en styckestorlek av ca 50 mm
och krossen var ställd med en spaltöppning av 9,42
mm. Provet, som utgöres av kvarts, visar följande
siktanalys:
Tabell 5. Siktanalys av gods från SH-ki~oss.
Ytan A—B i= 4 852 enheter — krossningsarbetet
av valskrossarna i
öppen krets.
„ A—C — 5 905 „ = krossningsarbetet
av SH-krossarna i
öppen krets.
„ A—D — 8 605 „ — krossningsarbetet
av SH-krossarna i
sluten krets.
Härav finner man att konkrossarna uträtta 21,7 %
mera krossningsarbete än valskrossarna, då båda
köras i öppen krets, och vidare, att ytterligare 45,7 %
krossningsarbete uträttas, då konkrosskretsen slutes.
Den slutna kretsens betydelse framgår utan vidare
av dessa siffror.
Sammansättningen av slutprodukten D var:
i
Fig. 5. Siktanaiyser på krossprodukter från Lake Shore Mines, Ltd, den
30 nov. 1932.
20 mars 1937 133
