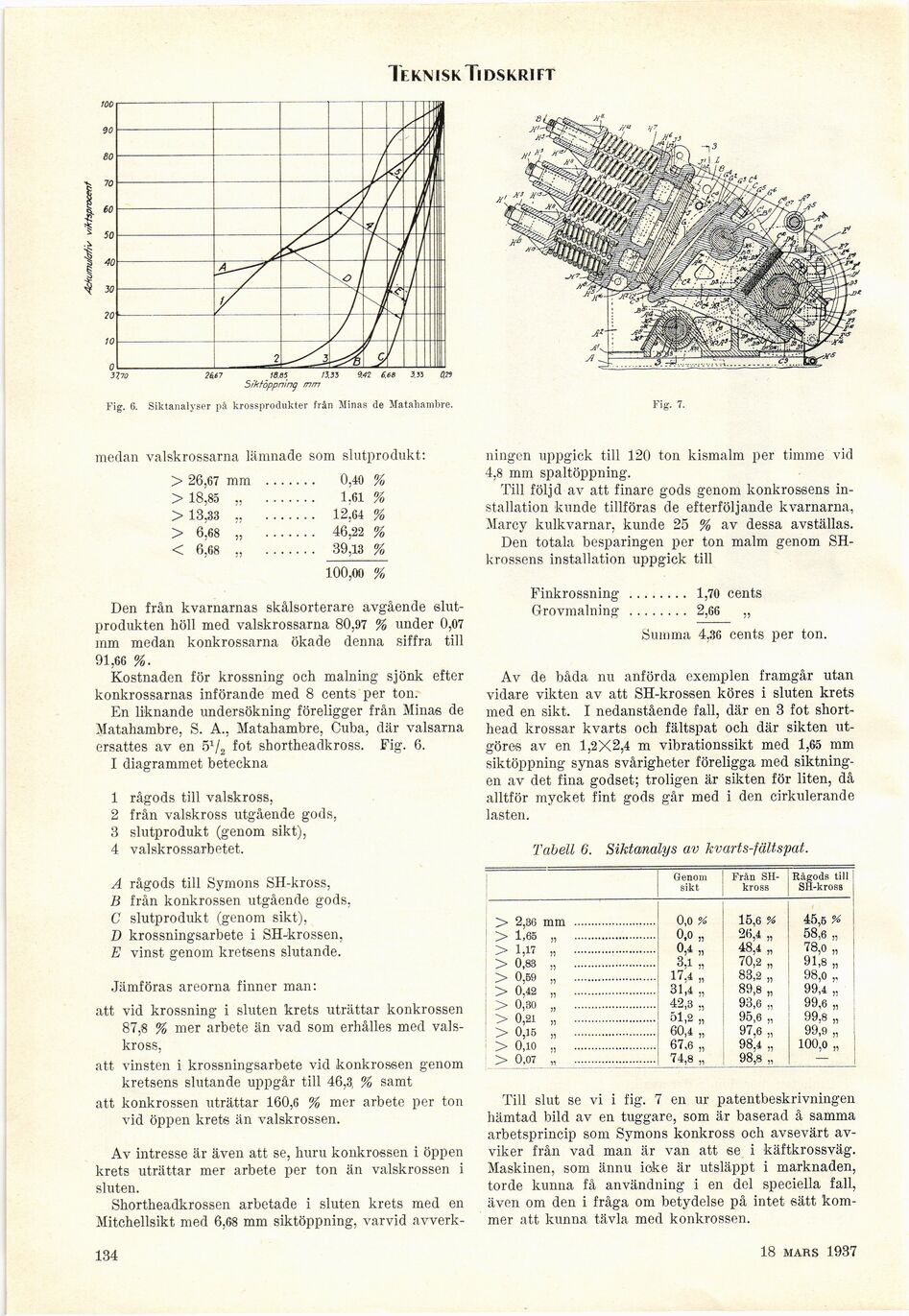

Teknisk Tidskrift

medan valskrossarna lämnade som slutprodukt:

> 26,67 mm ....... 0,40 %

> 18,85 „ ..............1,61 %

> 13,33 „ ..............12,64 %

> 6,68 „ ..............46,22 %

< 6,68 „ ..............39,13 %

100,00 %

Den från kvarnarnas skålsorterare avgående
slutprodukten höll med valskrossarna 80,97 % under 0,07
mm medan konkrossarna ökade denna siffra till
91,66 %.

Kostnaden för krossning och målning sjönk efter
konkrossarnas införande med 8 cents per ton.

En liknande undersökning föreligger från Minas de
Matahambre, S. A., Matahambre, Cuba, där valsarna
ersattes av en 5V2 fot shortheadkross. Fig. 6.
I diagrammet beteckna

1 rågods till valskross,

2 från valskross utgående gods,

3 slutprodukt (genom sikt),

4 valskrossarbetet.

A rågods till Symons SH-kross,
B från konkrossen utgående gods,
C slutprodukt (genom sikt),
D krossningsarbete i SH-krossen,
E vinst genom kretsens slutande.

Jämföras areorna finner man:

att vid krossning i sluten krets uträttar konkrossen
87,8 % mer arbete än vad som erhålles med
valskross,

att vinsten i krossningsarbete vid konkrossen genom

kretsens slutande uppgår till 46,3, % samt
att konkrossen uträttar 160,6 % mer arbete per ton
vid öppen krets än valskrossen.

Av intresse är även att se, huru konkrossen i öppen
krets uträttar mer arbete per ton än valskrossen i
sluten.

Shortheadkrossen arbetade i sluten krets med en
Mitchellsikt med 6,68 mm siktöppning, varvid avverk-

ningen uppgick till 120 ton kismalm per timme vid
4,8 mm spaltöppning.

Till följd av att finare gods genom konkrossens
installation kunde tillföras de efterföljande kvarnarna,
Marcy kulkvarnar, kunde 25 % av dessa avställas.

Den totala besparingen per ton malm genom
SH-krossens installation uppgick till

Finkrossning ........ 1,70 cents

Grovmalning ........ 2,66 „

Summa 4,36 cents per ton.

Av de båda nu anförda exemplen framgår utan
vidare vikten av att SH-krossen köres i sluten krets
med en sikt. I nedanstående fall, där en 3 fot
short-head krossar kvarts och fältspat och där sikten
utgöres av en 1,2X2,4 m vibrationssikt med 1,65 mm
siktöppning synas svårigheter föreligga med
siktningen av det fina godset; troligen är sikten för liten, då
alltför mycket fint gods går med i den cirkulerande
lasten.

Tabell 6. Siktmalys av kvarts-fältspat.

Genom sikt Från
SH-kross Rågods till SH-kross
> 2,36 mm ........................ 0,0 % 15,6 % 45,5 %
> 1,65 „ ........................ 0,0 „ 26,4 „ 58,6 „
> 1,17 „ ........................ 0,4 „ 48,4 „ 78,0 „
> 0,83 ., ........................ 3,1 „ 70,2 „ 91,8 „
> 0,59 „ ........................ 17,4 „ 83,2 „ 98,0 „
> 0,42 „ ........................ 31,4 „ 89,8 „ 99,4 ,.
> 0,30 „ ........................ 42,3 „ 93,6 „ 99,6 „
> 0,21 „ ........................ 51,2 „ 95,6 „ 99,8 „
> 0,15 „ ........................ 60,4 „ 97,6 „ 99,9,,
> 0,10 ,, ........................ 67,6 „ 98,4 „ lOO.o „
> 0,07 „ ........................ 74,8 „ 98,8 „ —

Till slut se vi i fig. 7 en ur patentbeskrivningen
hämtad bild av en tuggare, som är baserad å samma
arbetsprincip som Symons konkross och avsevärt
avviker från vad man är van att se i käftkrossväg.
Maskinen, som ännu icke är utsläppt i marknaden,
torde kunna få användning i en del speciella fall,
även om den i fråga om betydelse på intet sätt
kommer att kunna tävla med konkrossen.

37.70 2617 1B.85 13,33 9.42 (68 3 33 0,7)

Siktöppning mm

Fig. 6. Siktanalyser på krossprodukter från Minas de Matahambre.

Fig. 7.

134

18 mars 1937
