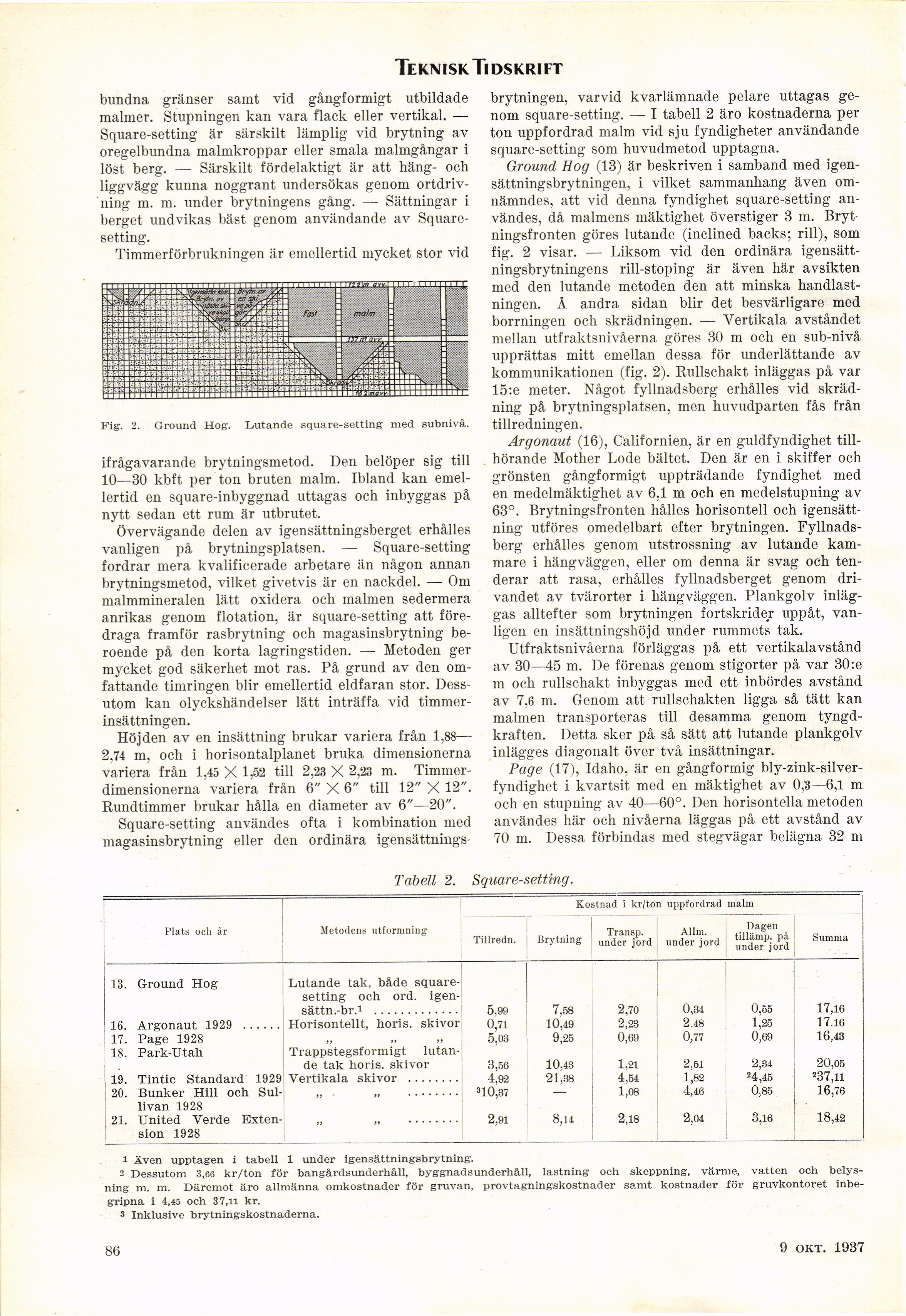

Teknisk Tidskrift
bundna gränser samt vid gångformigt utbildade
malmer. Stupningen kan vara flack eller vertikal. —
Square-setting är särskilt lämplig vid brytning av
oregelbundna malmkroppar eller smala malmgångar i
löst berg. — Särskilt fördelaktigt är att häng- och
liggvägg kunna noggrant undersökas genom
ortdrivning m. m. under brytningens gång. — Sättningar i
berget undvikas bäst genom användande av
Square-setting.
Timmerförbrukningen är emellertid mycket stor vid
Fig. 2. Ground Hog. Lutande square-setting med subnivå,
ifrågavarande brytningsmetod. Den belöper sig till
10—30 kbft per ton bruten malm. Ibland kan
emellertid en square-inbyggnad uttagas och inbyggas på
nytt sedan ett rum är utbrutet.
Övervägande delen av igensättningsberget erhålles
vanligen på brytningsplatsen. — Square-setting
fordrar mera kvalificerade arbetare än någon annan
brytningsmetod, vilket givetvis är en nackdel. — Om
malmmineralen lätt oxidera och malmen sedermera
anrikas genom flotation, är square-setting att
föredraga framför rasbrytning och magasinsbrytning
beroende på den korta lagringstiden. — Metoden ger
mycket god säkerhet mot ras. På grund av den
omfattande timringen blir emellertid eldfaran stor.
Dessutom kan olyckshändelser lätt inträffa vid
timmer-insättningen.
Höjden av en insättning brukar variera från 1,88—
2,74 m, och i horisontalplanet bruka dimensionerna
variera från 1,45 X 1-52 till 2,23 X 2,23 m.
Timmerdimensionerna variera från 6" X 6" till 12" X 12".
Rundtimmer brukar hålla en diameter av 6"—20".
Square-setting användes ofta i kombination med
magasinsbrytning eller den ordinära igensättnings-
brytningen, varvid kvarlämnade pelare uttagas
genom square-setting. — I tabell 2 äro kostnaderna per
ton uppfordrad malm vid sju fyndigheter användande
square-setting som huvudmetod upptagna.
Ground Hog (13) är beskriven i samband med
igen-sättningsbrytningen, i vilket sammanhang även
omnämndes, att vid denna fyndighet square-setting
användes, då malmens mäktighet överstiger 3 m.
Brytningsfronten göres lutande (inclined backs; rill), som
fig. 2 visar. — Liksom vid den ordinära
igensätt-ningsbrytningens rill-stoping är även här avsikten
med den lutande metoden den att minska
handlastningen. Å andra sidan blir det besvärligare med
borrningen och skrädningen. — Vertikala avståndet
mellan utfraktsnivåerna göres 30 m och en sub-nivå
upprättas mitt emellan dessa för underlättande av
kommunikationen (fig. 2). Rullschakt inläggas på var
15:e meter. Något fyllnadsberg erhålles vid
skräd-ning på brytningsplatsen, men huvudparten fås från
tillredningen.
Argonaut (16), Californien, är en guldfyndighet
tillhörande Mother Lode bältet. Den är en i skiffer och
grönsten gångformigt uppträdande fyndighet med
en medelmäktighet av 6,1 m och en medelstupning av
63°. Brytningsfronten hålles horisontell och
igensättning utföres omedelbart efter brytningen.
Fyllnadsberg erhålles genom utstrossning av lutande
kammare i hängväggen, eller om denna är svag och
tenderar att rasa, erhålles fyllnadsberget genom
drivandet av tvärorter i hängväggen. Plankgolv
inläggas alltefter som brytningen fortskrider uppåt,
vanligen en insättningshöj d under rummets tak.
Utfraktsnivåerna förläggas på ett vertikalavstånd
av 30—45 m. De förenas genom stigorter på var 30:e
m och rullschakt inbyggas med ett inbördes avstånd
av 7,6 m. Genom att rullschakten ligga så tätt kan
malmen transporteras till desamma genom
tyngdkraften. Detta sker på så sätt att lutande plankgolv
inlägges diagonalt över två insättningar.
Page (17), Idaho, är en gångformig
bly-zink-silver-fyndighet i kvartsit med en mäktighet av 0,3—6,1 m
och en stupning av 40—60°. Den horisontella metoden
användes här och nivåerna läggas på ett avstånd av
70 m. Dessa förbindas med stegvägar belägna 32 m
Tabell 2. Square-setting.
Plats och år Metodens utformning Kostnad i kr/ton uppfordrad malin
Tillredn. Brytning Transp. under jord Allin, under jord Dagen tillämp. pä under jord Summa
13. Ground Hog Lutande tak, både square-
setting och ord. igen-
sättn.-br.i ............. 5,99 7,58 2.70 0,34 0,55 17,16
16. Argonaut 1929 . Horisontellt, horis. skivor 0,71 10,49 2,23 2,48 1.25 17.16
17. Page 1928 >, >> 5,03 9,25 0,69 0,77 0,69 16,43
18. Park-Utah Trappstegsformigt lutan-
de tak horis. skivor 3,56 10,43 1,21 2.51 2,34 20,05
19. Tintic Standard 1929 Vertikala skivor ........ 4,92 21,38 4,54 3,82 24,45 0.85 237,ll
20. Bunker Hill och Sul- ,, „ ........ a10,87 — 1,08 4,46 16,76
livan 1928
21. United Verde Exten- ,, ,, ........ 2,91 8,14 2,18 2,04 3,16 18,42
sion 1928
1 Även upptagen i tabell 1 under igensättningsbrytning.
2 Dessutom 3,66 kr/ton för bangårdsunderhåll, byggnadsunderhåll, lastning och skeppning, värme, vatten och
belysning m. m. Däremot äro allmänna omkostnader för gruvan, provtagningskostnader sa.mt kostnader för gruvkontoret
inbegripna i 4,45 och 37,11 kr.
8 Inklusive brytningskostnaderna.
