Teknisk Tidskrift

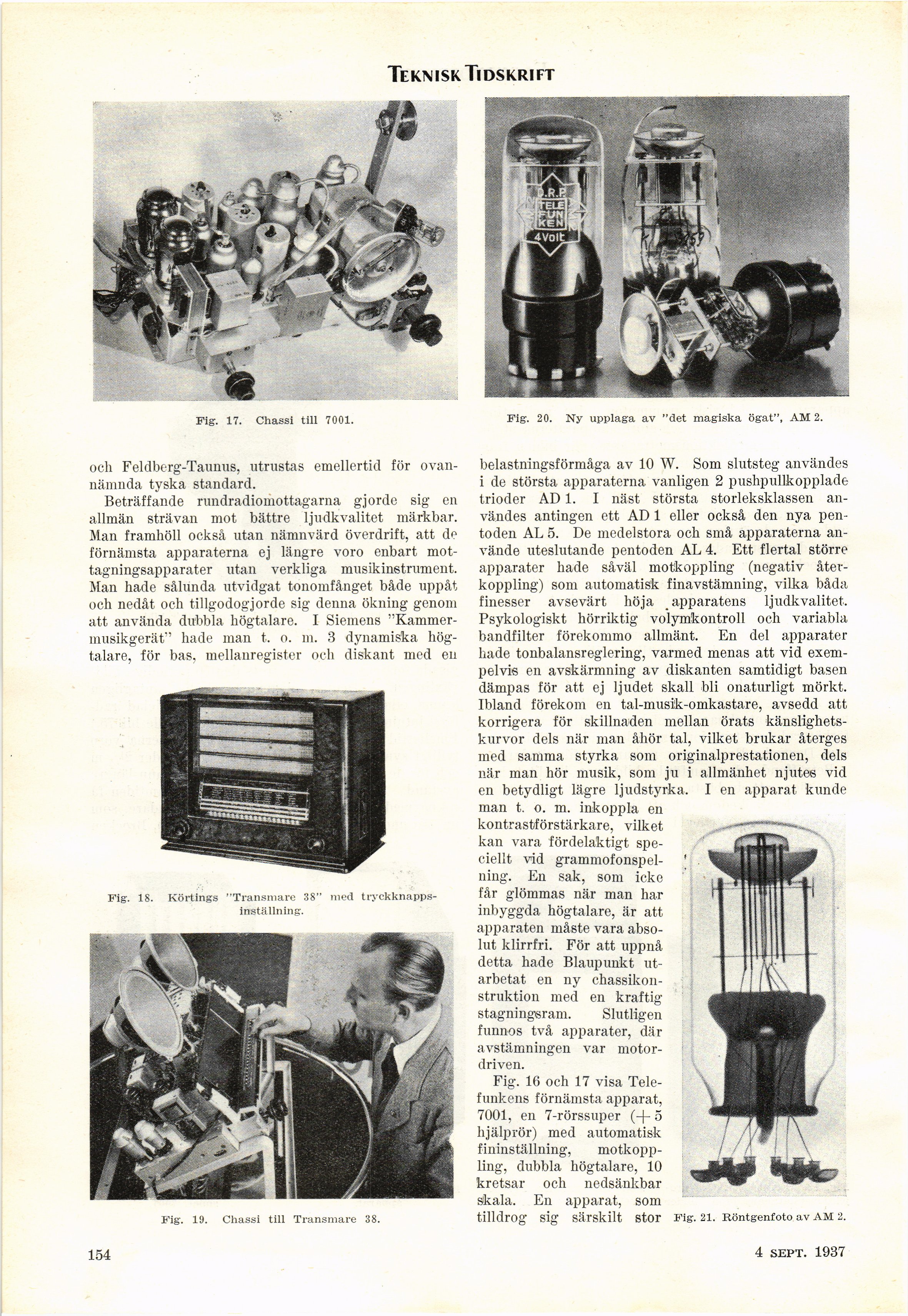

Fig. 17. Chassi till 7001.
och Feldberg-Taunus, utrustas emellertid för
ovannämnda tyska standard.
Beträffande rundradiomottagarna gjorde sig en
allmän strävan mot bättre ljudkvalitet märkbar.
Man framhöll också utan nämnvärd överdrift, att de
förnämsta apparaterna ej längre voro enbart
mottagningsapparater utan verkliga musikinstrument.
Man hade sålunda utvidgat tonomfånget både uppåt
och nedåt och tillgodogjorde sig denna ökning genom
att använda dubbla högtalare. I Siemens
"Kammer-musikgerät" hade man t. o. m. 3 dynamiska
högtalare, för bas, mellanregister och diskant med en
Fig. 20. Ny upplaga av "det magiska ögat", AM 2.
Fig. 18. Körtings "Transmare 38" med
tryckknappsinställning.
Fig. 19. Chassi till Transmare 38.
belastningsförmåga av 10 W. Som slutsteg användes
i de största apparaterna vanligen 2 pushpullkopplade
trioder AD 1. I näst största storleksklassen
användes antingen ett AD 1 eller också den nya
pen-toden AL 5. De medelstora och små apparaterna
använde uteslutande pentoden AL 4. Ett flertal större
apparater hade såväl motkoppling (negativ
återkoppling) som automatisk finavstämning, vilka båda
finesser avsevärt höja _ apparatens
ljudkvalitet-Psykologiskt hörriktig volymkontroll och variabla
bandfilter förekommo allmänt. En del apparater
hade tonbalansreglering, varmed menas att vid
exempelvis en avskärmning av diskanten samtidigt basen
dämpas för att ej ljudet skall bli onaturligt mörkt.
Ibland förekom en tal-musik-omkastare, avsedd att
korrigera för skillnaden mellan örats
känslighetskurvor dels när man åhör tal, vilket brukar återges
med samma styrka som originalprestationen, dels
när man hör musik, som ju i allmänhet njutes vid
en betydligt lägre ljudstyrka, I en apparat kunde
man t. o. m. inkoppla en
kontrastförstärkare, vilket
kan vara fördelaktigt
speciellt vid
grammofonspel-ning. En sak, som icke
får glömmas när man har
inbyggda högtalare, är att
apparaten måste vara
absolut klirrfri. För att uppnå
detta hade Blaupunkt
utarbetat en ny
chassikonstruktion med en kraftig
stagningsram. Slutligen
funnos två apparater, där
avstämningen var
motordriven.
Fig. 16 och 17 visa
Tele-funkens förnämsta apparat,
7001, en 7-rörssuper (-f- 5
hjälprör) med automatisk
fininställning,
motkopp-ling, dubbla högtalare, 10
kretsar och nedsänkbar
Skala. En apparat, som
tilldrog sig särskilt stor Fig. 21. Röntgenfoto av AM 2.
154
4 sept. 1937
