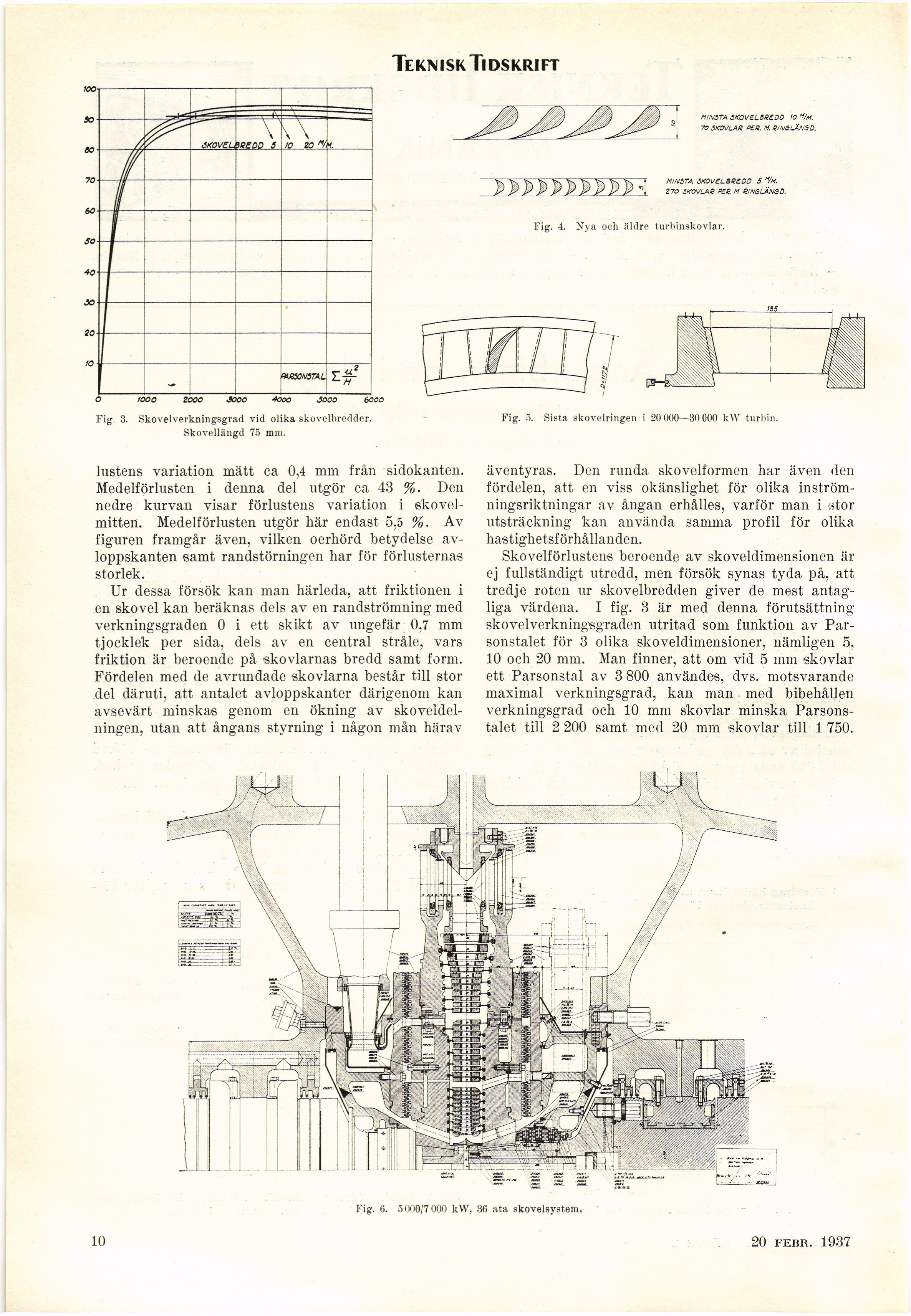

Tekn isk Tidskrift
O /OOO ZOOO JOOO 4CCO JOOO 6000
Fig 3. Skovelverkningsgrad vid olika skovelbredden
Skovellängd 75 mm.
MINSTA 2K0VELBREDD to
70 SKÖVLAR M. RIN6LÅNSD.
I MINSTA SK0VEL5REDD 5 m/M.
27C SKÖVLAR M RlNßLANGD.
Fig. 4. Nya och äldre turbinskovlar.
Fig. 5. Sista skovelringen i 20 000—30 000 kW turbin.
lustens variation mätt ca 0,4 mm från sidokanten.
Medelförlusten i denna del utgör ca 43 %. Den
nedre kurvan visar förlustens variation i
skovel-mitten. Medelförlusten utgör här endast 5,5 %. Av
figuren framgår även, vilken oerhörd betydelse
avloppskanten samt randstörningen har för förlusternas
storlek.
Ur dessa försök kan man härleda, att friktionen i
en skovel kan beräknas dels av en randströmning med
verkningsgraden 0 i ett skikt av ungefär 0,7 mm
tjocklek per sida, dels av en central stråle, vars
friktion är beroende på skovlarnas bredd samt form.
Fördelen med de avrundade skovlarna består till stor
del däruti, att antalet avloppskanter därigenom kan
avsevärt minskas genom en ökning av
skoveldelningen, utan att ångans styrning i någon mån härav
äventyras. Den runda skovelformen har även den
fördelen, att en viss okänslighet för olika
inströmningsriktningar av ångan erhålles, varför man i stor
utsträckning kan använda samma profil för olika
hastighetsförhållanden.
Skovelförlustens beroende av skoveldimensionen är
ej fullständigt utredd, men försök synas tyda på, att
tredje roten ur skovelbredden giver de mest
antagliga värdena. I fig. 3 är med denna förutsättning
skovelverkningsgraden utritad som funktion av
Parsonstalet för 3 olika skoveldimensioner, nämligen 5,
10 och 20 mm. Man finner, att om vid 5 mm skövlar
ett Parsonstal av 3 800 användes, dvs. motsvarande
maximal verkningsgrad, kan man med bibehållen
verkningsgrad och 10 mm skövlar minska
Parsonstalet till 2 200 samt med 20 mm skövlar till 1 750.
Fig. 6. ü 000/7 000 kW, 36 ata skovelsysteim
10
17 aphil 1937
