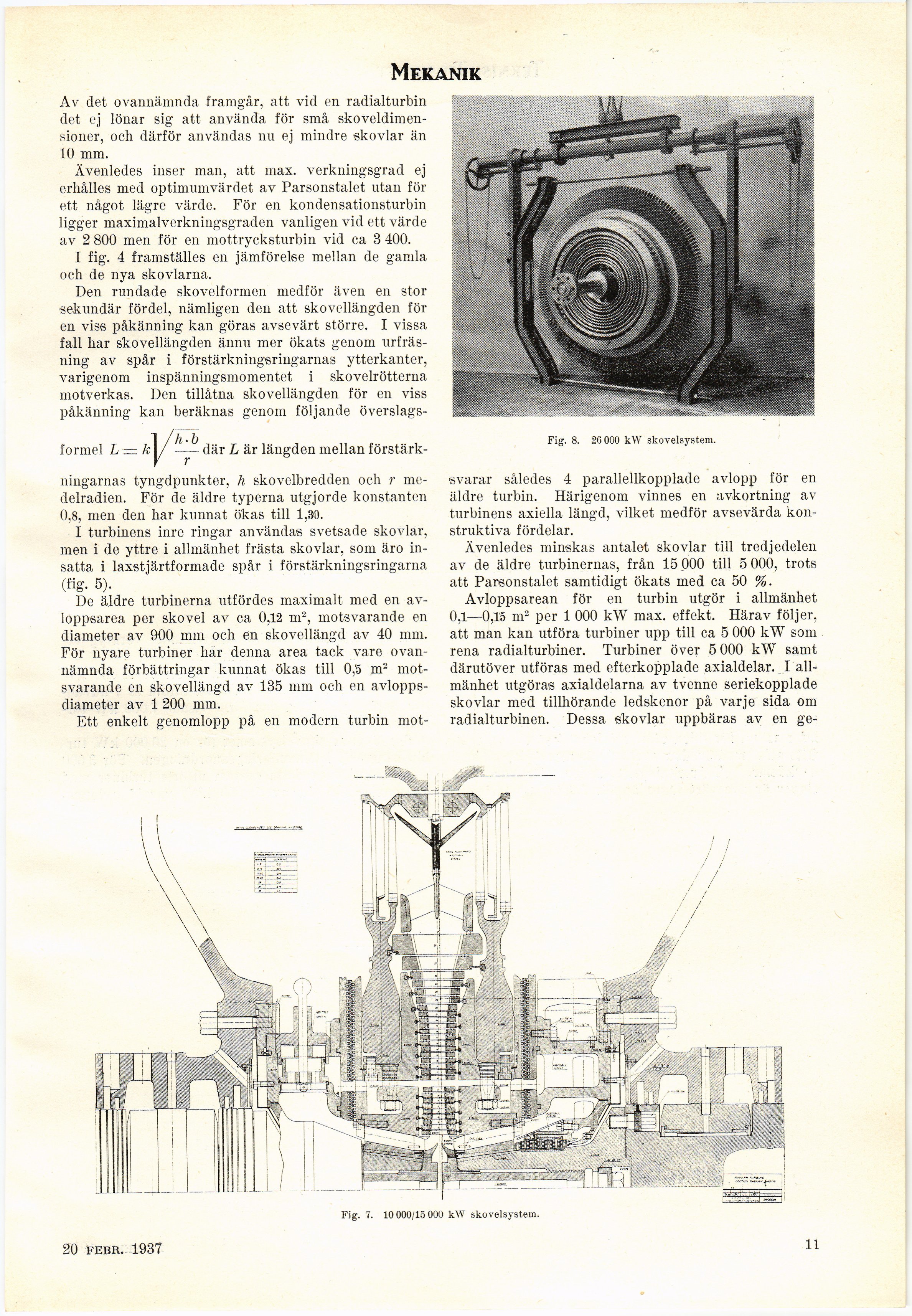

Mekanik
Av det ovannämnda framgår, att vid en radialturbin
det ej lönar sig att använda för små
skoveldimen-sioner, och därför användas nu ej mindre skövlar än
10 mm.
Ävenledes inser man, att max. verkningsgrad ej
erhålles med optimumvärdet av Parsonstalet utan för
ett något lägre värde. För en kondensationsturbin
ligger maximalverkningsgraden vanligen vid ett värde
av 2 800 men för en mottrycksturbin vid ca 3 400.
I fig. 4 framställes en jämförelse mellan de gamla
och de nya skovlarna.
Den rundade skovelformen medför även en stor
sekundär fördel, nämligen den att skovellängden för
en viss påkänning kan göras avsevärt större. I vissa
fall har skovellängden ännu mer ökats genom
urfräs-ning av spår i förstärkningsringarnas ytterkanter,
varigenom inspänningsmomentet i skovelrötterna
motverkas. Den tillåtna skovellängden för en viss
påkänning kan beräknas genom följande
överslagsformel L ~ frj/^ - där L är längden mellan
förstärkningarnas tyngdpunkter, h skovelbredden och r
medelradien. För de äldre typerna utgjorde konstanten
0,8, men den har kunnat ökas till 1,30.
I turbinens inre ringar användas svetsade skövlar,
men i de yttre i allmänhet frästa skövlar, som äro
insatta i laxstjärtformade spår i förstärkningsringarna
(fig. 5).
De äldre turbinerna utfördes maximalt med en
avloppsarea per skovel av ca 0,12 m2, motsvarande en
diameter av 900 mm och en skovellängd av 40 mm.
För nyare turbiner har denna area tack vare
ovannämnda förbättringar kunnat ökas till 0,5 m2
motsvarande en skovellängd av 135 mm och en
avloppsdiameter av 1 200 mm.
Ett enkelt genomlopp på en modern turbin mot-
Fig. 8. 20 000 kW skovelsystem.
svarar således 4 parallellkopplade avlopp för en
äldre turbin. Härigenom vinnes en avkortning
av-turbinens axiella längd, vilket medför avsevärda
konstruktiva fördelar.
Ävenledes minskas antalet skövlar till tredjedelen
av de äldre turbinernas, från 15 000 till 5 000, trots
att Parsonstalet samtidigt ökats med ca 50 %.
Avloppsarean för en turbin utgör i allmänhet
0,1—0,15 m2 per 1 000 kW max. effekt. Härav följer,
att man kan utföra turbiner upp till ca 5 000 kW som
rena radialturbiner. Turbiner över 5 000 kW samt
därutöver utföras med efterkopplade axialdelar. I
allmänhet utgöras axialdelarna av tvenne seriekopplade
skövlar med tillhörande ledskenor på varje sida om
radialturbinen. Dessa skövlar uppbäras av en ge-
Fig. 7. 10 000/15 000 kW skovelsystem.
20 febr. 1937
11
