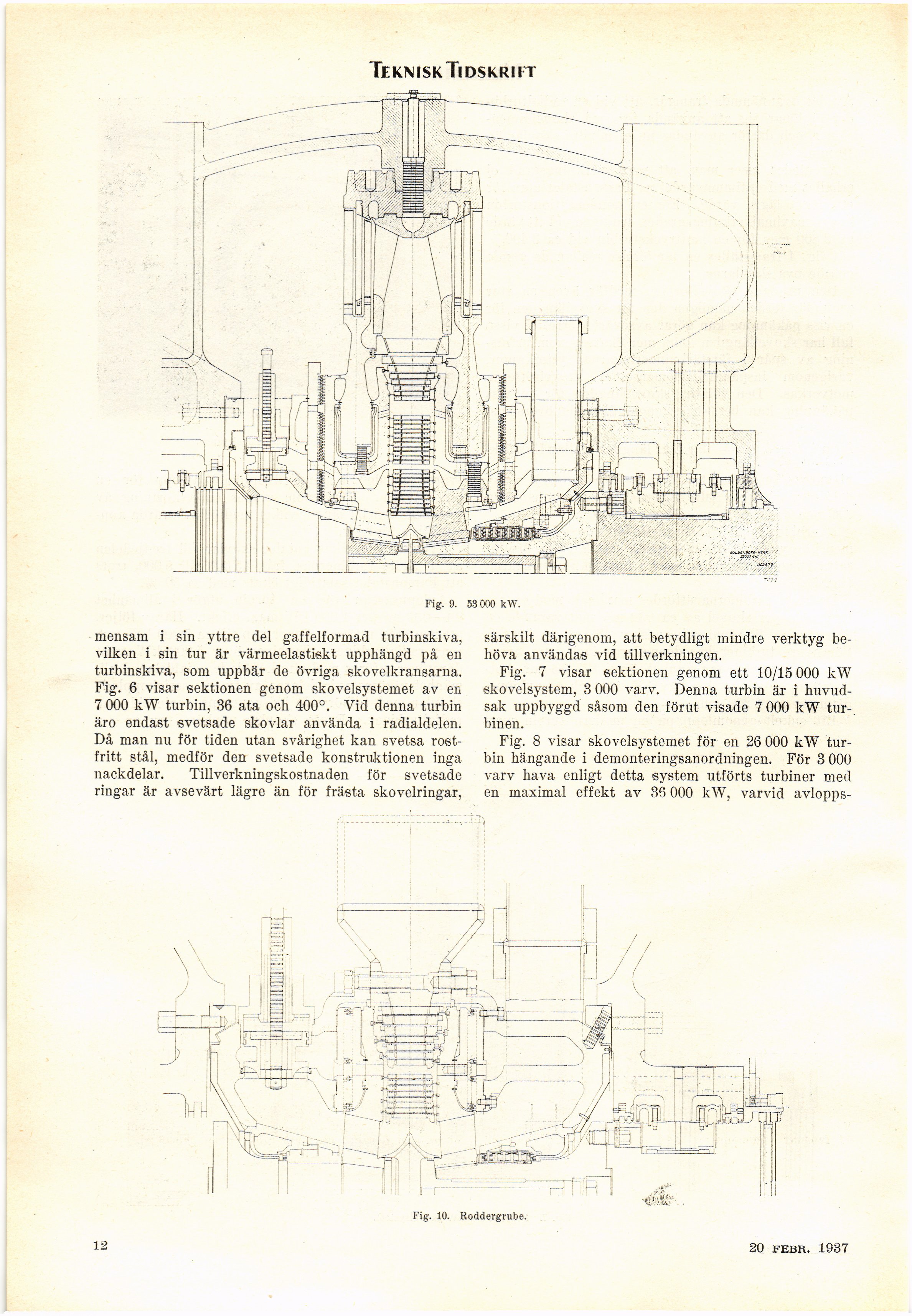

Fig. 9. 53 000 kW.
mensam i sin yttre del gaffelformad turbinskiva,
vilken i sin tur är värmeelastiskt upphängd på en
turbinskiva, som uppbär de övriga skovelkransarna.
Fig. 6 visar sektionen genom skovelsystemet av en
7 000 kW turbin, 36 ata och 400°. Vid denna turbin
äro endast svetsade skövlar använda i radialdelen.
Då man nu för tiden utan svårighet kan svetsa
rostfritt stål, medför den svetsade konstruktionen inga
nackdelar. Tillverkningskostnaden för svetsade
ringar är avsevärt lägre än för frästa skovelringar,
särskilt därigenom, att betydligt mindre verktyg
behöva användas vid tillverkningen.
Fig. 7 visar sektionen genom ett 10/15 000 kW
skovelsystem, 3 000 varv. Denna turbin är i
huvudsak uppbyggd såsom den förut visade 7 000 kW tur-,
binen.
Fig. 8 visar skovelsystemet för en 26 000 kW
turbin hängande i demonteringsanordningen. För 3 000
varv hava enligt detta system utförts turbiner med
en maximal effekt av 36 000 kW, varvid avlopps-
Teknisk Tidskrift
Fig. 10. Roddergrube.
12
20 febr. 1937
