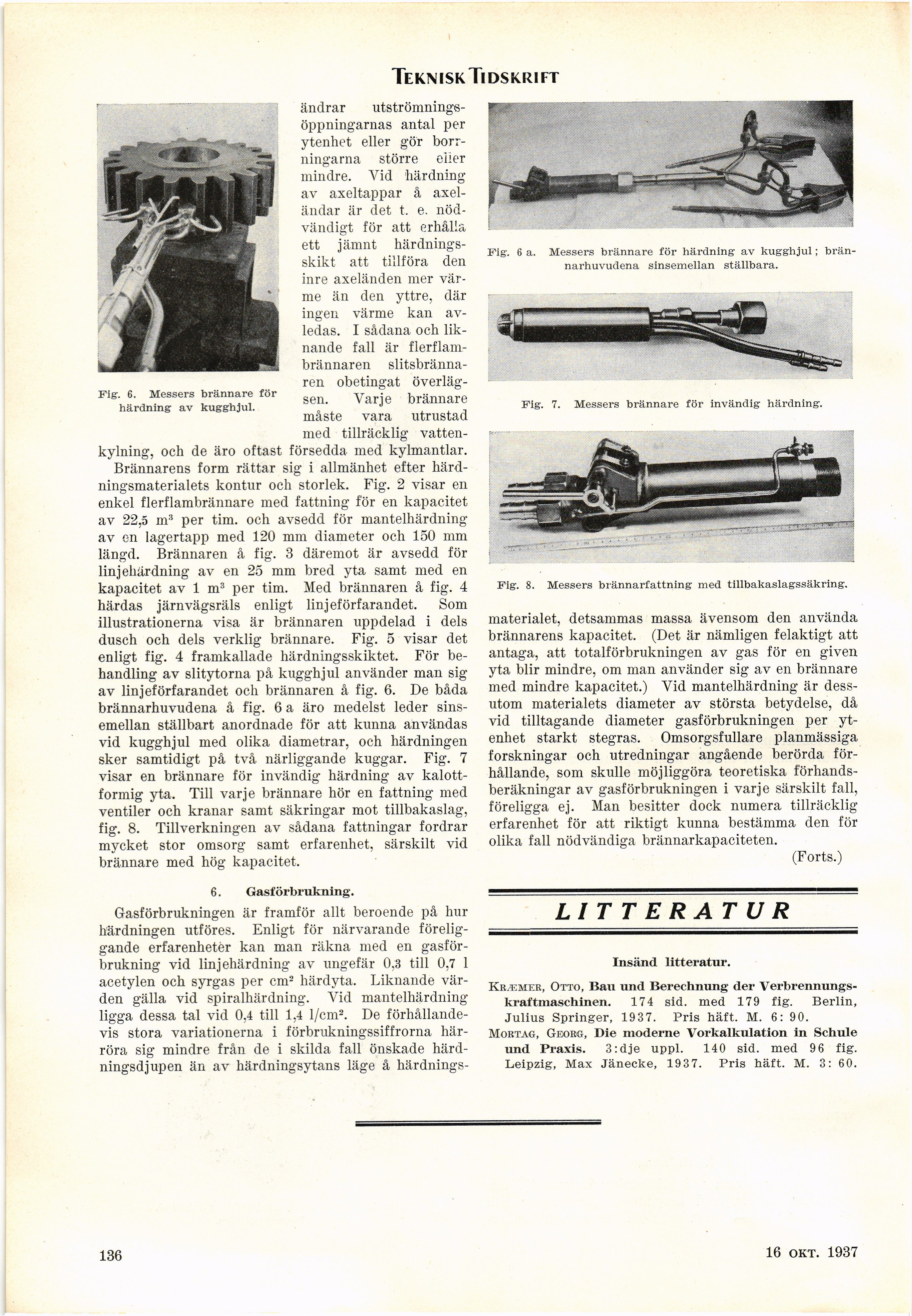

Teknisk Tidskrift
ändrar
utströmnings-öppningarnas antal per
ytenhet eller gör
borrningarna större elier
mindre. Vid härdning
av axeltappar å
axel-ändar är det t. e,
nödvändigt för att erhålla
ett jämnt
härdnings-skikt att tillföra den
inre axeländen mer
värme än den yttre, där
ingen värme kan
avledas. I sådana och
liknande fall är
flerflam-brännaren slitsbränna-ren obetingat
överlägsen. Varje brännare
måste vara utrustad
med tillräcklig
vattenkylning, och de äro oftast försedda med kylmantlar.
Brännarens form rättar sig i allmänhet efter
härd-ningsmaterialets kontur och storlek. Fig. 2 visar en
enkel flerflambrännare med fattning för en kapacitet
av 22,5 m3 per tim. och avsedd för mantelhärdning
av en lagertapp med 120 mm diameter och 150 mm
längd. Brännaren å fig. 3 däremot är avsedd för
linjehärdning av en 25 mm bred yta samt med en
kapacitet av 1 m3 per tim. Med brännaren å fig. 4
härdas järnvägsräls enligt linjeförfarandet. Som
illustrationerna visa är brännaren uppdelad i dels
dusch och dels verklig brännare. Fig. 5 visar det
enligt fig. 4 framkallade härdningsskiktet. För
behandling av slitytorna på kugghjul använder man sig
av linjeförfarandet och brännaren å fig. 6. De båda
brännarhuvudena å fig. 6 a äro medelst leder
sinsemellan ställbart anordnade för att kunna användas
vid kugghjul med olika diametrar, och härdningen
sker samtidigt på två närliggande kuggar. Fig. 7
visar en brännare för invändig härdning av
kalott-formig yta. Till varje brännare hör en fattning med
ventiler och kranar samt säkringar mot tillbakaslag,
fig. 8. Tillverkningen av sådana fattningar fordrar
mycket stor omsorg samt erfarenhet, särskilt vid
brännare med hög kapacitet.
6. Gasförbrukning.
Gasförbrukningen är framför allt beroende på hur
härdningen utföres. Enligt för närvarande
föreliggande erfarenheter kan man räkna med en
gasförbrukning vid linjehärdning av ungefär 0,3 till 0,7 1
acetylen och syrgas per cm2 härdyta. Liknande
värden gälla vid spiralhärdning. Vid mantelhärdning
ligga dessa tal vid 0,4 till 1,4 1/cm2. De
förhållandevis stora variationerna i förbrukningssiffrorna
härröra sig mindre från de i skilda fall önskade
härd-ningsdjupen än av härdningsytans läge å härdnings-
Fig. 6 a. Messers brännare för härdning av kugghjul;
brännarhuvudena sinsemellan ställbara.
Fig. 7. Messers brännare för invändig härdning.
Fig. 8. Messers brännarfattning med tillbakaslagssäkring.
materialet, detsammas massa ävensom den använda
brännarens kapacitet. (Det är nämligen felaktigt att
antaga, att totalförbrukningen av gas för en given
yta blir mindre, om man använder sig av en brännare
med mindre kapacitet.) Vid mantelhärdning är
dessutom materialets diameter av största betydelse, då
vid tilltagande diameter gasförbrukningen per
ytenhet starkt stegras. Omsorgsfullare planmässiga
forskningar och utredningar angående berörda
förhållande, som skulle möjliggöra teoretiska
förhands-beräkningar av gasförbrukningen i varje särskilt fall,
föreligga ej. Man besitter dock numera tillräcklig
erfarenhet för att riktigt kunna bestämma den för
olika fall nödvändiga brännarkapaciteten.
(Forts.)
LITTERATUR
Insänd litteratur.
Kræmer, Otto, Ban und Berechnung der
Verbrennungs-kraftmaschinen. 174 sid. med 179 fig. Berlin,
Julius Springer, 1937. Pris häft. M. 6: 90.
Mortag, Georg, Die möderne Vorkalkulation in Schule
und Praxis. 3:dje uppl. 140 sid. med 96 fig.
Leipzig, Max Jänecke, 1937. Pris häft. M. 3: 60.
136
18 sept. 1937
