v&g-och vattfnbyggnadskonst
vägsspåren skyddas isoleringen av ett 7 cm tjockt,
med dubbel trådnätmatta armerat betonglager av
smältcement, medan skyddslagret på återstoden av
körbanan för tids vinnande utförts av 3 cm
sandasfalt.
Även gångbanedäcken äro isolerade till skillnad
från närmast föregående genom hamnstyrelsens
försorg utförda broar. Sistnämnda isolering består av
0,1 mm mjuk aluminiumplåt på det med varm
oljeasfalt bestrukna betongdäcket; på översidan är plåten
bestruken med oxiderad asfalt.
Körbanans beläggning utgöres av ett 3,8 em
slitlager av gjutasfalt på ett ca 5 cm tjockt bindlager av
öppen asfaltbetong samt på gångbanor och refuger av
2 cm gjutasfalt och 2 cm asfaltbetong direkt på
aluminiumplåten. Från bindlagret på gångbanorna
avledes vattnet genom hål i trottoarkanternas
sko-ningsvinkeljärn.
Vid ombyggnaden av S:t Eriksbron har gjorts ett
försök att genom spårvägsrälens isolering från
brobanan medelst gummiplattor dämpa bullret av
spårvägstrafiken, varöver klagomål framförts av
hyresgästerna i fastigheterna vid bron. För denna
ljudisolering jämte de bullermätningar och
experimentella undersökningar, som föregått denna
försöksanläggning, skall ävenledes redogöras i en följande
uppsats.
I samband med broombyggnaden har utförts en
1,6 m trappa av armerad betong mellan S:t Eriksbron
och Norrbackagatan—Atlasmuren, såsom närmare
fiamgår av fig. 15.
Materialåtgång, kostnader, administration m. m.
För S:t Eriksbrons ombyggnad hava i huvudsak
åtgått följande materialmängder.
Stålkonstruktioner ........................................1180 ton
Betong ............................................................2 740 m3
Armeringsjärn, inkl. platt järnsstag ............369 ton
Betongformar ............"..........................8 150 m2
Räcken, kantskoningar och dilatationsan-
ordningar ....................................................57 ton
Härtill komma isoleringsmaterial och
asfaltbeläggningar m. m.
Totalkostnaden för brons ombyggnad, exkl.
spårvägsspår med kontaktledningar,
belysningsanordningar och gaturegleringsarbeten i anslutning till
bron har uppgått till 1 620 000 kronor.
Broombyggnaden har i alla detaljer planlagts,
konstruerats, letts och övervakats av hamnstyrelsens
broavdelning.
A.-b. Bröderna Hedlund, Stockholm, har med
Motala verkstad som underentreprenör tillverkat och
uppsatt den nya stålöverbyggnaden samt bortskrotat
den gamla. Övriga arbeten äro huvudsakligen
utförda i hamnstyrelsens egen regi.
Tre storhamnar.
Några intryck från en studieresa.
En av huvudfartslederna till Hamburg går genom
de fästningsliknande portalerna till Norder
Elbe-brücke, fig. 1, om vars böljande plåtbågar välvillig
kritik yttrat, att de symbolisera "der auf und nieder
wogenden Verkehr der Welthandelsmetropole".
Trafiken i Hamburgs hamn har också varit underkastad
stora växlingar och först i och med år 1936 har 75 %
av 1913 års godsmängd uppnåtts. Under år 1936 har
en ökning av 10,3 % inträffat och man gläder sig
därför åt, att de befintliga omfattande
anläggningarna för sjöfarten nu bättre komma att utnyttjas.
Dessa anläggningar utgöras av bl. a. 62 km kajer,
ca 1 200 lyftkranar, 90 st. magasin, med en
sammanlagd golvareal av 700 000 kvm, och 410 km
järnvägsspår.
Ungefär 60 % av varuomsättningen i hamnen sker
i form av dirökt omlastning medan fartygen ligga
förtöjda vid dykdalber, vilka till ett antal av 8 900
uppförts i strömmen èller i bassängerna. Denna del av
trafiken omfattar huvudsakligen massgods, som från
större fartyg överföres till "läktare", dvs. större
pråmar i flod- och kanalfart — eller vice versa, fig. 2
och 3.
Hamburgs kajer anlöpas av ett stort antal
oceanfartyg i linjetrafik, tillhöriga bl. a. HAPAG. I staden
äro hemmahörande icke mindre än 1 500 fartyg med
ett sammanlagt tonnage av över 2 000 000
bruttoregisterton. Linjetrafiken omfattar i sin tur 60 % av
tonnaget och ger såväl staden som hamnen prägel
av utfartsport mot främmande kontinenter.
I Hamburgs hamn äro speditions- och
lagringsrörelse noga åtskilda och man finner på kajerna
huvudsakligen envånings magasin, "Kaischuppen". Dessa
envånings "Kajskjul" äro ungefär 80 till antalet.
Varje hamn eller företag har ju i allmänhet utbildat
en egen tradition i fråga om anordningar och
byggnadssätt. Så ha dessa kaj skjul i regel försetts med
trägolv i plattformshöjd, vilande direkt på upplagda
jordmassor. Takstolarna äro utförda i s. k. Ham-

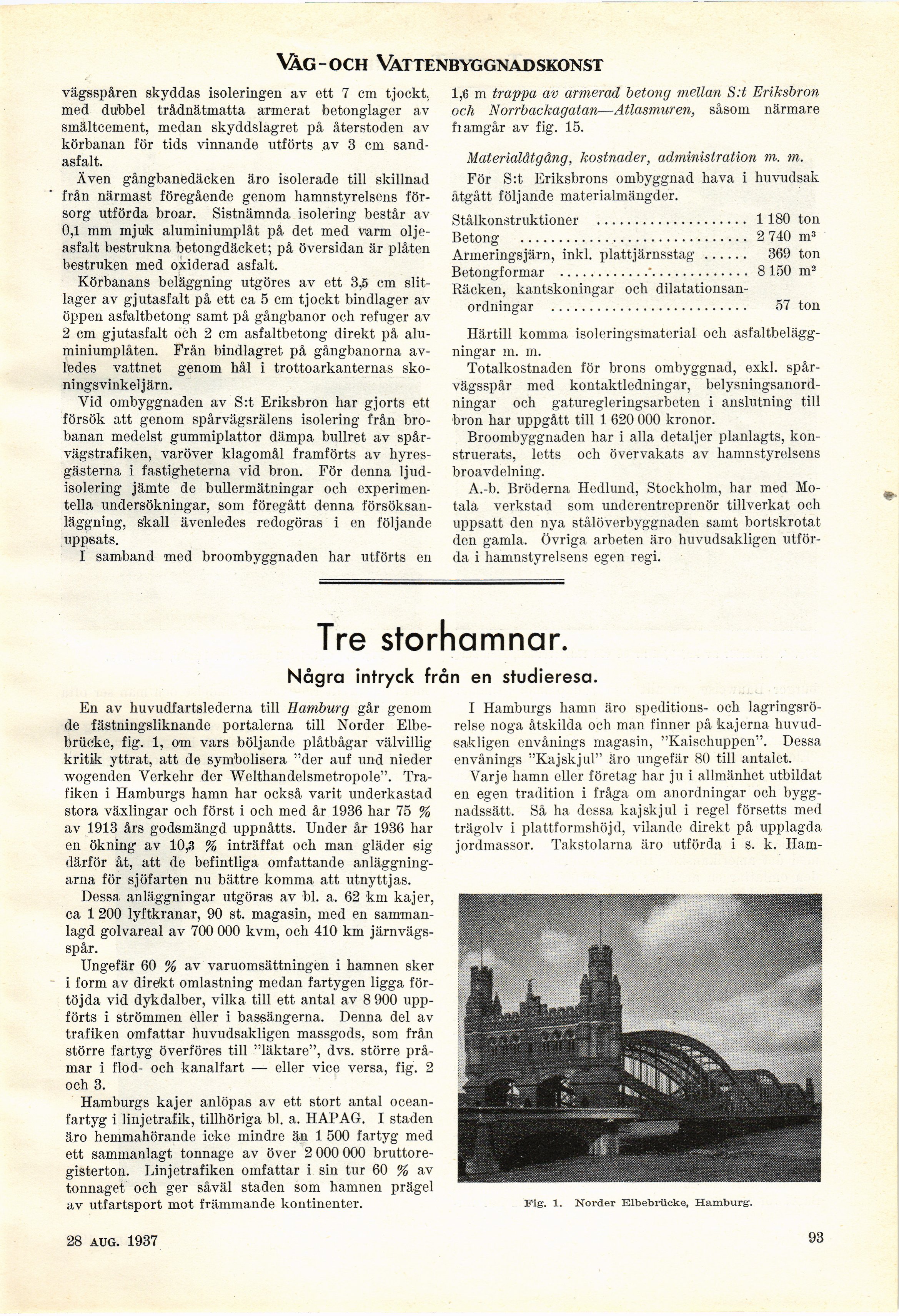

Fig. 1. Norder Elbebrücke, Hamburg.
28 aug. 1937
93
