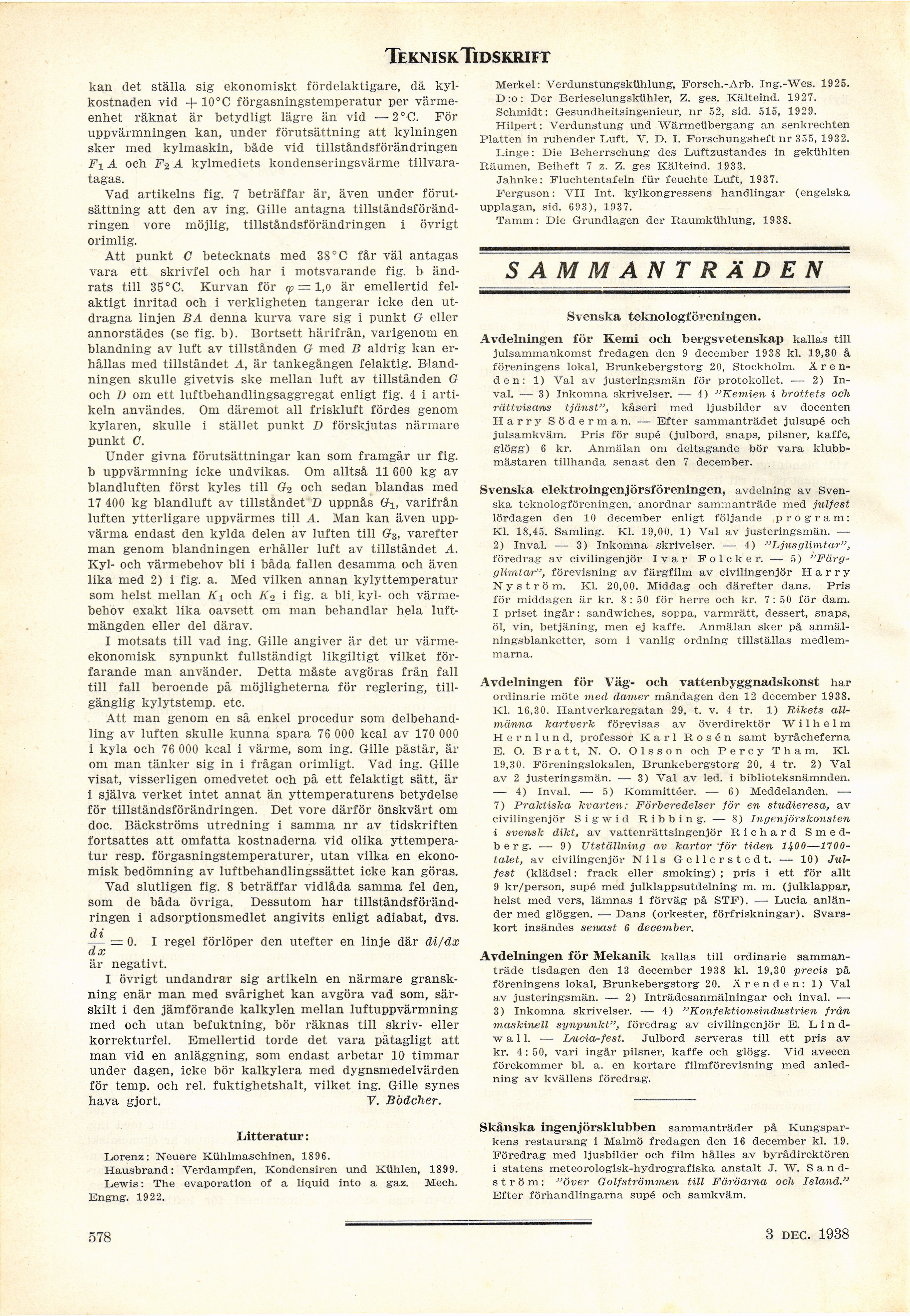

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

TekniskTidskrift

kan det ställa sig ekonomiskt fördelaktigare, då
kyl-kostnaden vid + 10° C förgasningstemperatur per
värme-enhet räknat är betydligt lägre än vid — 2 "C. För
uppvärmningen kan, under förutsättning att kylningen
sker med kylmaskin, både vid tillståndsförändringen
F± A och F2 A kylmediets kondenseringsvärme
tillvaratagas.

Vad artikelns fig. 7 beträffar är, även under
förutsättning att den av ing. Gille antagna
tillståndsförändringen vore möjlig, tillståndsförändringen i övrigt
orimlig.

Att punkt C betecknats med 38° C får väl antagas
vara ett skrivfel och har i motsvarande fig. b
ändrats till 35° C. Kurvan för <p = 1,0 är emellertid
felaktigt inritad och i verkligheten tangerar icke den
utdragna linjen BA denna kurva vare sig i punkt G eller
annorstädes (se fig. b). Bortsett härifrån, varigenom en
blandning av luft av tillstånden G med B aldrig kan
erhållas med tillståndet A, är tankegången felaktig.
Blandningen skulle givetvis ske mellan luft av tillstånden G
och Z> om ett luftbehandlingsaggregat enligt fig. 4 i
artikeln användes. Om däremot all friskluft fördes genom
kylaren, skulle i stället punkt D förskjutas närmare
punkt C.

Under givna förutsättningar kan som framgår ur fig.
b uppvärmning icke undvikas. Om alltså 11 600 kg av
biandluften först kyles till G2 och sedan blandas med
17 400 kg biandluft av tillståndet D uppnås (?i, varifrån
luften ytterligare uppvärmes till A. Man kan även
uppvärma endast den kylda delen av luften till Gs, varefter
man genom blandningen erhåller luft av tillståndet A.
Kyl- och värmebehov bli i båda fallen desamma och även
lika med 2) i fig. a. Med vilken annan kylyttemperatur
som helst mellan K i och iT2 i fig. a bli. kyl- och
värmebehov exakt lika oavsett om man behandlar hela
luftmängden eller del därav.

I motsats till vad ing. Gille angiver är det ur
värmeekonomisk synpunkt fullständigt likgiltigt vilket
förfarande man använder. Detta måste avgöras från fall
till fall beroende på möjligheterna för reglering,
tillgänglig kylytstemp. etc.

Att man genom en så enkel procedur som
delbehandling av luften skulle kunna spara 76 000 kcal av 170 000
i kyla och 76 000 kcal i värme, som ing. Gille påstår, är
om man tänker sig in i frågan orimligt. Vad ing. Gille
visat, visserligen omedvetet och på ett felaktigt sätt, är
i själva verket intet annat än yttemperaturens betydelse
för tillståndsförändringen. Det vore därför önskvärt om
doc. Bäckströms utredning i samma nr av tidskriften
fortsattes att omfatta kostnaderna vid olika
yttemperatur resp. förgasningstemperaturer, utan vilka en
ekonomisk bedömning av luftbehandlingssättet icke kan göras.

Vad slutligen fig. 8 beträffar vidlåda samma fel den,
som de båda övriga. Dessutom har
tillståndsförändringen i adsorptionsmedlet angivits enligt adiabat, dvs.
cli

— = 0. I regel förlöper den utefter en linje där di/dx
ax

är negativt.

I övrigt undandrar sig artikeln en närmare
granskning enär man med svårighet kan avgöra vad som,
särskilt i den jämförande kalkylen mellan luftuppvärmning
med och utan befuktning, bör räknas till skriv- eller
korrekturfel. Emellertid torde det vara påtagligt att
man vid en anläggning, som endast arbetar 10 timmar
under dagen, icke bör kalkylera med dygnsmedelvärden
för temp. och rel. fuktighetshalt, vilket ing. Gille synes
hava gjort. V. Bödcher.

Litteratur:

Lorenz: Neuere KUhlmaschinen, 1896.

Hausbrand: Verdampfen, Kondensiren und Kühlen, 1899.

Lewis: The evaporation of a liquid into a gaz. Mech.
Engng. 1922.

Merkel: Verdunstungskühlung, Forsch.-Arb. Ing.-Wes. 1925.
D :o: Der Berieselungskühler, Z. ges. Kälteind. 1927.
Schmidt: Gesundheitsingenieur, nr 52, sid. 515, 1929.
Hilpert: Verdunstung und Wärmetibergang an senkrechten
Plätten in ruhender Luft. V. D. I. Forsehungsheft nr 355, 1932.

Linge: Die Beherrschung des Luftzustandes in gekühlten
Räumen, Beiheft 7 z. Z. ges Kälteind. 1933.

Jahnke: Fluchtentafeln für feuchte Luft, 1937.
Ferguson: VII Int. kylkongressens handlingar (engelska
upplagan, sid. 693), 1937.

Tamm: Die Grundlagen der Raumkühlung, 1938.

SAMMANTRÄDEN

Svenska teknologföreningen.

Avdelningen för Kemi och bergsvetenskap kallas till
julsammankomst fredagen den 9 december 1938 kl. 19,30 å
föreningens lokal, Brunkebergstorg 20, Stockholm.
Ärenden: 1) Val av justeringsmän för protokollet. — 2)
Inval. — 3) Inkomna skrivelser. — 4) "Kemien i brottets och
rättvisans tjänst", kåseri med ljusbilder av docenten
Harry Söderman. — Efter sammanträdet julsupé och
julsamkväm. Pris för supé (julbord, snaps, pilsner, kaffe,
glögg) 6 kr. Anmälan om deltagande bör vara
klubbmästaren tillhanda senast den 7 december.

Svenska elektroingenjörsföreningen, avdelning av
Svenska teknologföreningen, anordnar sammanträde med julfest
lördagen den 10 december enligt följande .program:
Kl. 18,45. Samling. Kl. 19,00. 1) Val av justeringsmän. —

2) Inval. — 3) Inkomna skrivelser. — 4) "Ljusglimtar",
föredrag av civilingenjör Ivar Folcker. — 5)
"Färg-glimtar1’, förevisning av färgfilm av civilingenjör Harry
Nyström. Kl. 20,00. Middag och därefter dans. Pris
för middagen är kr. 8 : 50 för herre och kr. 7 : 50 för dam.

I priset ingår: sandwiches, soppa, varmrätt, dessert, snaps,
öl, vin, betjäning, men ej kaffe. Anmälan sker på
anmälningsblanketter, som i vanlig ordning tillställas
medlemmarna.

Avdelningen för Väg- och vattenbyggnadskonst har

ordinarie möte med damer måndagen den 12 december 1938.

Kl. 16,30. Hantverkaregatan 29, t. v. 4 tr. 1) Rikets
allmänna kartverk förevisas av överdirektör "Wilhelm

Hernlund, professor Karl Rosén samt byråcheferna
E. O. Bratt, N. O. Olsson och Percy Tham. Kl.
19,30. Föreningslokalen, Brunkebergstorg 20, 4 tr. 2) Val

av 2 justeringsmän. — 3) Val av led. i biblioteksnämnden.

— 4) Inval. — 5) Kommittéer. — 6) Meddelanden. —
7) Praktiska kvarten: Förberedelser för en studieresa, av
civilingenjör Sigwid Ribbing. — 8) Ingenjörskonsten

i svensk dikt, av vattenrättsingenjör Richard
Smedberg. — 9) Utställning av kartor ’för tiden
H00—1700-talet, av civilingenjör Nils Gellerstedt. -— 10)
Julfest (klädsel: frack eller smoking) ; pris i ett för allt

9 kr/person, supé med julklappsutdelning m. m. (julklappar,
helst med vers, lämnas i förväg på STF). — Lucia
anländer med glöggen. — Dans (orkester, förfriskningar).
Svarskort insändes senast 6 december.

Avdelningen för Mekanik kallas till ordinarie
sammanträde tisdagen den 13 december 1938 kl. 19,30 precis på
föreningens lokal, Brunkebergstorg 20. Ärenden: 1) Val
av justeringsmän. — 2) Inträdesanmälningar och Inval. —

3) Inkomna skrivelser. — 4) "Konfektionsindustrien från
maskinell synpunkt", föredrag av civilingenjör E. Lin
d-w a 11. — Lucia-fest. Julbord serveras till ett pris av
kr. 4: 50, vari ingår pilsner, kaffe och glögg. Vid avecen
förekommer bl. a. en kortare filmförevisning med
anledning av kvällens föredrag.

Skånska ingenjörsklubben sammanträder på
Kungsparkens restaurang i Malmö fredagen den 16 december kl. 19.
Föredrag med ljusbilder och film hålles av byrådirektören
i statens meteorologisk-hydrografiska anstalt J. W.
Sandström: "över Golfströmmen till Färöarna och Island."
Efter förhandlingarna supé och samkväm.
