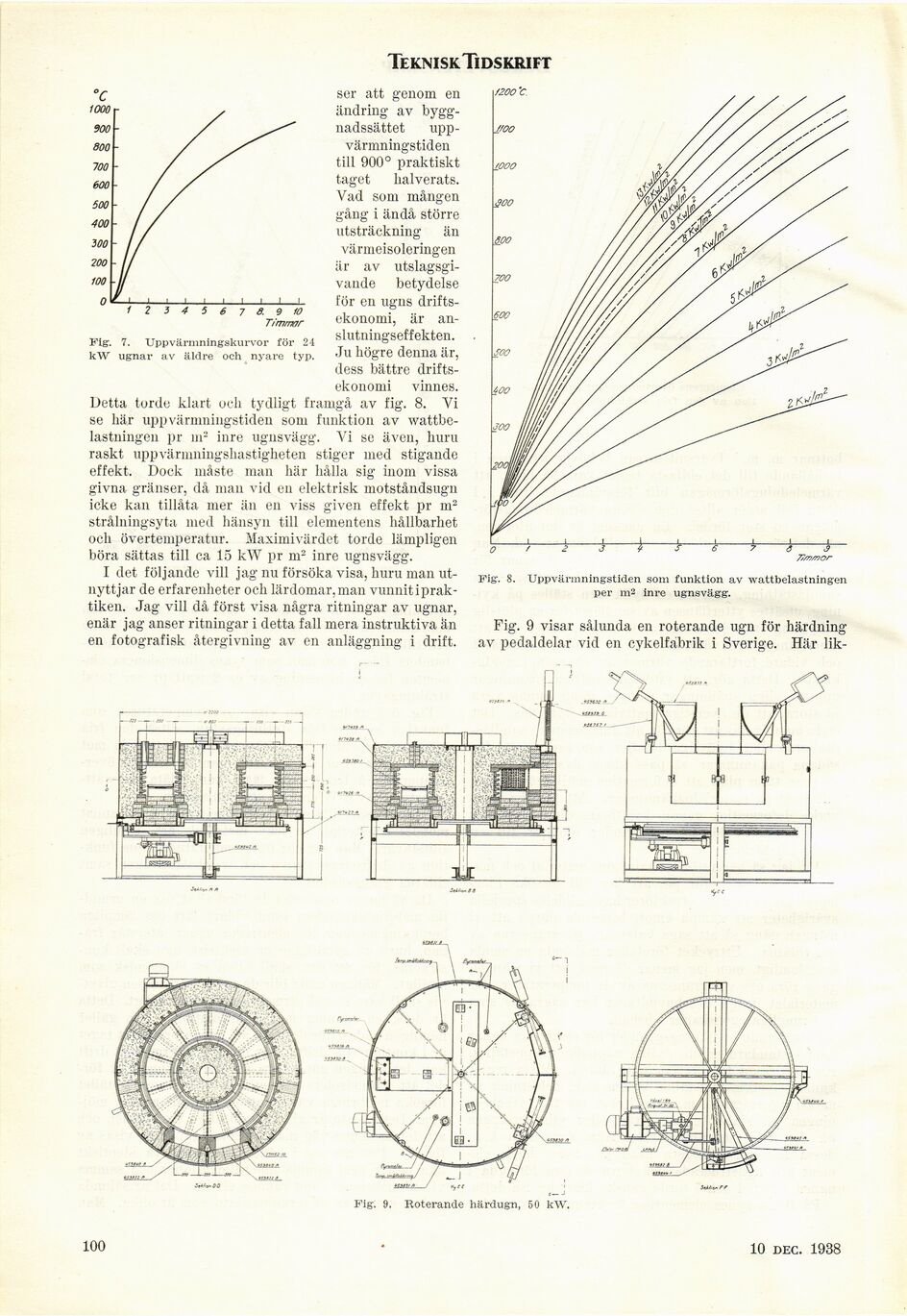

Teknisk Tidskrift
ser att genom en
ändring av
byggnadssättet uppvärmningstiden
till 900° praktiskt
taget halverats.
Vad som mången
gång i ändå större
utsträckning än
värmeisoleringen
är av
utslagsgivande betydelse
för en ugns
driftsekonomi, är
anslutningseffekten.
Ju högre denna är,
dess bättre
driftsekonomi vinnes.
Detta torde klart och tydligt framgå av fig. 8. Yi
se här uppvärmnings tiden som funktion av
wattbelastningen pr ni- inre ugnsvägg. Vi se även, liuru
raskt uppvärmningshastigheten stiger med stigande
effekt. Dock måste man här hålla sig inom vissa
givna gränser, då man vid en elektrisk motståndsugn
icke kan tillåta mer än en viss given effekt pr m2
strålningsyta med hänsyn till elementens hållbarhet
ocli övertemperatur. Maximivärdet torde lämpligen
böra sättas till ca 15 kW pr m2 inre ugnsvägg.
I det följande vill jag nu försöka visa, huru man
utnyttjar de erfarenheter och lärdomar, man vunnit i
praktiken. Jag vill då först visa några ritningar av ugnar,
enär jag anser ritningar i detta fall mera instruktiva än
en fotografisk återgivning av en anläggning i drift.
77/7>mor
Fig’. 8. Uppvärmningstiden som funktion av wattbelastningen
per m2 inre ugnsvägg.
Fig. 9 visar sålunda en roterande ugn för härdning
av pedaldelar vid en cykelfàbrik i Sverige. Här lik-
"C
100
10 dec. 1938
Fig. 7. Uppvärmningskurvor för 24
kW ugnar av äldre och nyare typ.
Fig. 9. Roterande härdugn, 50 kW.
