Teknisk Tidskrift
*f7(tt-(
459253-
* 53171-
*lft7J

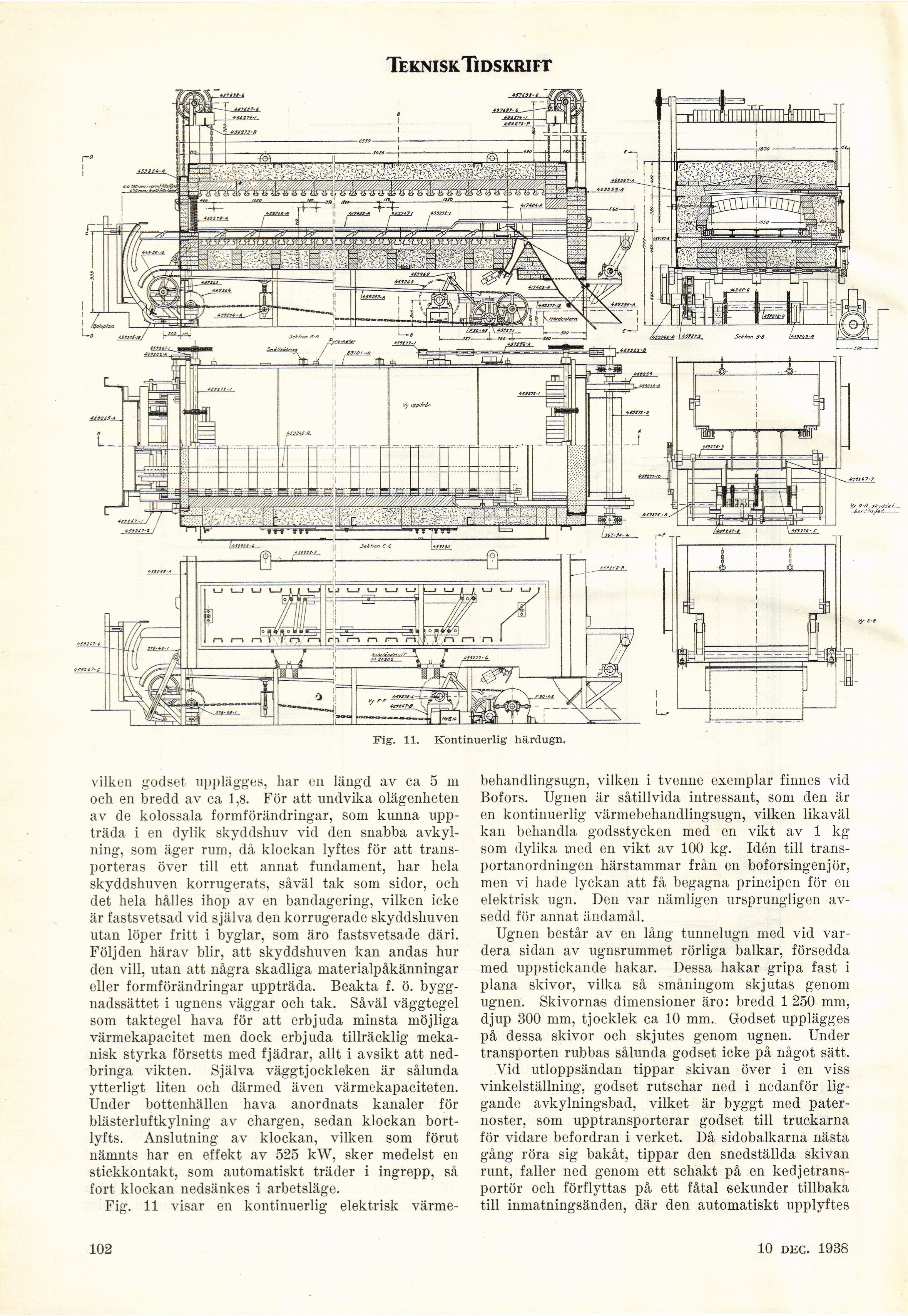

Fig. 11. Kontinuerlig härdugn.
vilken godset upplägges, har en längd av ca 5 m
och en bredd av ca 1,8. För att undvika olägenheten
av de kolossala formförändringar, som kunna
uppträda i en dylik skyddshuv vid den snabba
avkylning, som äger rum, då klockan lyftes för att
transporteras över till ett annat fundament, har hela
skyddshuven korrugerats, såväl tak som sidor, och
det hela hålles ihop av en bandagering, vilken icke
är fastsvetsad vid själva den korrugerade skyddshuven
utan löper fritt i byglar, som äro fastsvetsade däri.
Följden härav blir, att skyddshuven kan andas
huldén vill, utan att några skadliga materialpåkänningar
eller formförändringar uppträda. Beakta f. ö.
byggnadssättet i ugnens väggar och tak. Såväl väggtegel
som taktegel hava för att erbjuda minsta möjliga
värmekapacitet men dock erbjuda tillräcklig
mekanisk styrka försetts med fjädrar, allt i avsikt att
nedbringa vikten. Själva väggtjockleken är sålunda
ytterligt liten och därmed även värmekapaciteten.
Under bottenhällen hava anordnats kanaler för
blästerluftkylning av chargen, sedan klockan
bortlyfts. Anslutning av klockan, vilken som förut
nämnts har en effekt av 525 kW, sker medelst en
stickkontakt, som automatiskt träder i ingrepp, så
fort klockan nedsänkes i arbetsläge.
Fig. 11 visar en kontinuerlig elektrisk värme-
behandlingsugn, vilken i tvenne exemplar finnes vid
Bofors. Ugnen är såtillvida intressant, som den är
en kontinuerlig värmebehandlingsugn, vilken likaväl
kan behandla godsstycken med en vikt av 1 kg
som dylika med en vikt av 100 kg. Idén till
transportanordningen härstammar från en boforsingenjör,
men vi hade lyckan att få begagna principen för en
elektrisk ugn. Den var nämligen ursprungligen
avsedd för annat ändamål.
Ugnen består av en lång tunnelugn med vid
vardera sidan av ugnsrummet rörliga balkar, försedda
med uppstickande hakar. Dessa hakar gripa fast i
plana skivor, vilka så småningom skjutas genom
ugnen. Skivornas dimensioner äro: bredd 1 250 mm,
djup 300 mm, tjocklek ca 10 mm. Godset upplägges
på dessa skivor och skjutes genom ugnen. Under
transporten rubbas sålunda godset icke på något sätt.
Vid utloppsändan tippar skivan över i en viss
vinkelställning, godset rutschar ned i nedanför
liggande avkylningsbad, vilket är byggt med
pater-noster, som upptransporterar godset till truckarna
för vidare befordran i verket. Då sidobalkarna nästa
gång röra sig bakåt, tippar den snedställda skivan
runt, faller ned genom ett schakt på en
kedjetransportör och förflyttas på ett fåtal sekunder tillbaka
till inmatningsänden, där den automatiskt upplyftes
102
10 dec. 1938
