Bergsv etenskap

för att återigen befinna sig i arbetsläge.
Vid varje transport genom ugnen vändes
skivan automatiskt, så att några
formförändringar av den knappast behöva
ifrågakomma. Ugnen är till sin utformning
synnerligen billig och synnerligen
driftsekonomisk. Man behöver endast tänka på
en konveyor-ugn, vilken för övrigt är den
enda typ, som kan prestera motsvarande
mot vad denna ugn gör. Där hava vi
emellertid minst mer än dubbla
kedjevikten som dödvikt, vilken svalnar, innan
den på nytt inkommer i ugnen.

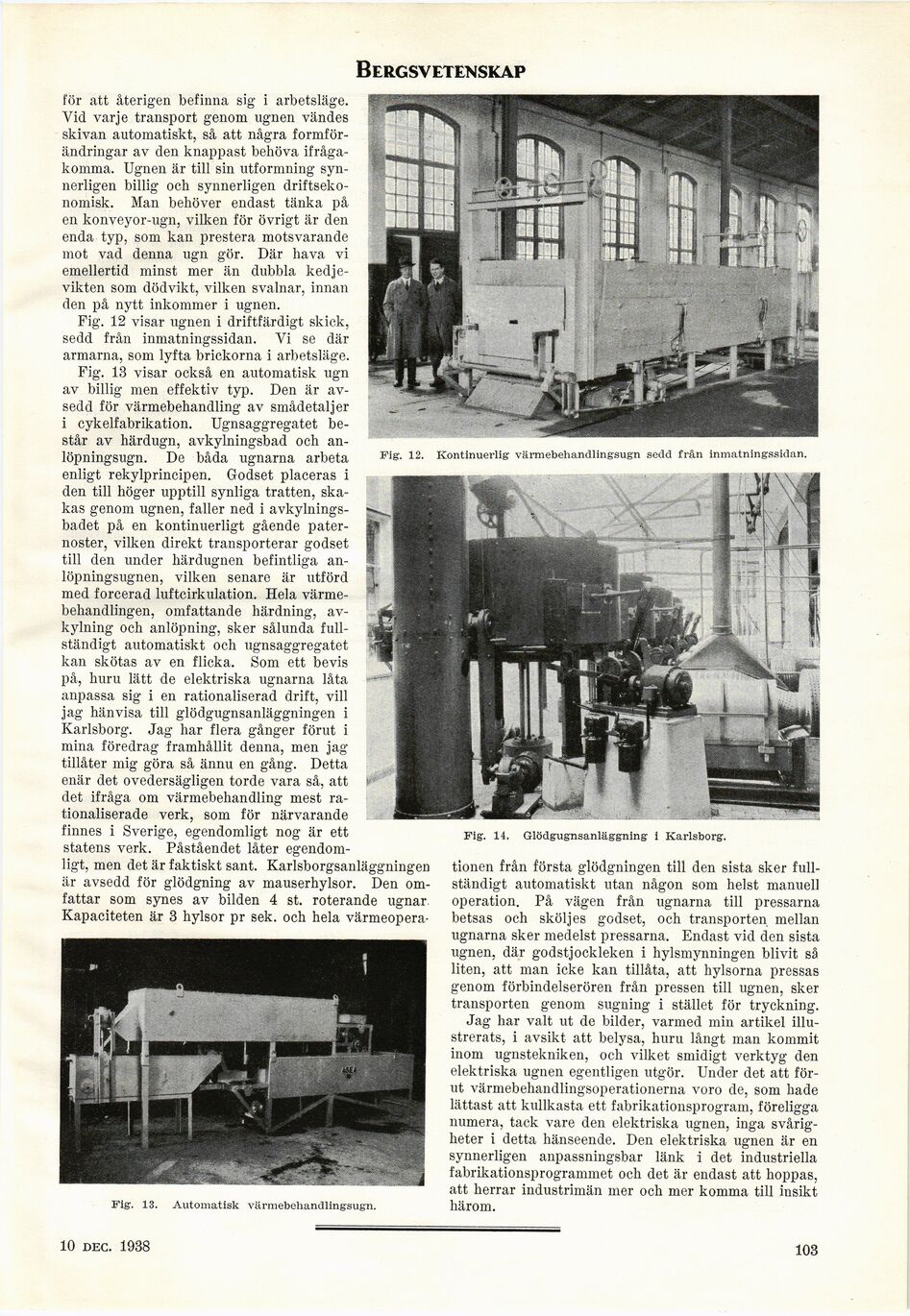

Fig. 12 visar ugnen i driftfärdigt skick,
sedd från inmatningssidan. Vi se där
armarna, som lyfta brickorna i arbetsläge.

Fig. 13 visar också en automatisk ugn
av billig men effektiv typ. Den är
avsedd för värmebehandling av smådetaljer
i cykelfabrikation. Ugnsaggregatet
består av härdugn, avkylningsbad och
an-löpningsugn. De båda ugnarna arbeta
enligt rekylprincipen. Godset placeras i
den till höger upptill synliga tratten,
skakas genom ugnen, faller ned i
avkylnings-badet på en kontinuerligt gående
pater-noster, vilken direkt transporterar godset
till den under härdugnen befintliga
anlöpningsugnen, vilken senare är utförd
med forcerad luftcirkulation. Hela
värmebehandlingen, omfattande härdning,
avkylning och anlöpning, sker sålunda
fullständigt automatiskt och ugnsaggregatet
kan skötas av en flicka. Som ett bevis
på, huru lätt de elektriska ugnarna låta
anpassa sig i en rationaliserad drift, vill
jag hänvisa till glödgugnsanläggningen i
Karlsborg. Jag har flera gånger förut i
mina föredrag framhållit denna, men jag
tillåter mig göra så ännu en gång. Detta
enär det ovedersägligen torde vara så, att
det ifråga om värmebehandling mest
rationaliserade verk, som för närvarande
finnes i Sverige, egendomligt nog är ett
statens verk. Påståendet låter
egendomligt, men det är faktiskt sant. Karlsborgsanläggningen
är avsedd för glödgning av mauserhylsor. Den
omfattar som synes av bilden 4 st. roterande ugnar.
Kapaciteten är 3 hylsor pr sek. och hela värmeopera-

Fig. 12. Kontinuerlig värmebehandlingsugn sedd från inmatningssidan.

Fig. 13. Automatisk värmebchandlingsugn.

Fig. 14. Glödgugnsanläggning 1 Karlsborg.

tionen från första glödgningen till den sista sker
fullständigt automatiskt utan någon som helst manuell
operation. På vägen från ugnarna till pressarna
betsas och sköljes godset, och transporten mellan
ugnarna sker medelst pressarna. Endast vid den sista
ugnen, där godstjockleken i hylsmynningen blivit så
liten, att man icke kan tillåta, att hylsorna pressas
genom förbindelserören från pressen till ugnen, sker
transporten genom sugning i stället för tryckning.

Jag har valt ut de bilder, varmed min artikel
illustrerats, i avsikt att belysa, huru långt man kommit
inom ugnstekniken, och vilket smidigt verktyg den
elektriska ugnen egentligen utgör. Under det att
förut värmebehandlingsoperationerna voro de, som hade
lättast att kullkasta ett fabrikationsprogram, föreligga
numera, tack vare den elektriska ugnen, inga
svårigheter i detta hänseende. Den elektriska ugnen är en
synnerligen anpassningsbar länk i det industriella
fabrikationsprogrammet och det är endast att hoppas,
att herrar industrimän mer och mer komma till insikt
härom.

10 dec. 1938

103
