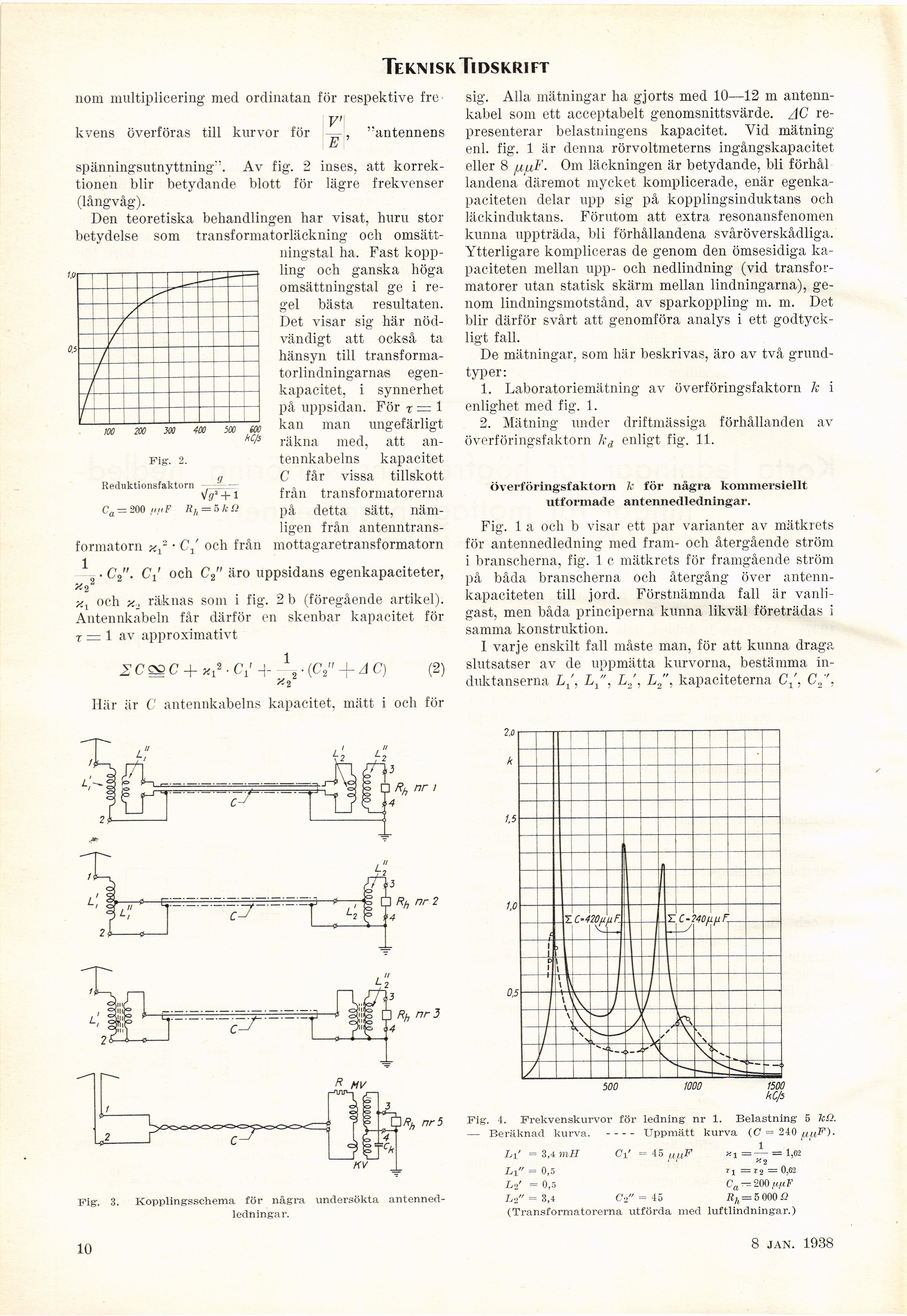

Teknisk Tidskrift
nom multiplicering med ordinatan för respektive fre
V
E ’
kvens överföras till kurvor för
antennens
spänningsutnyttning". Av fig. 2 inses, att
korrektionen blir betydande blott för lägre frekvenser
(långvåg).
Den teoretiska behandlingen har visat, huru stor
betydelse som transformatorläckning och
omsättningstal ha. Fast
koppling och ganska höga
omsättningstal ge i
regel bästa resultaten.
Det visar sig här
nödvändigt att också ta
hänsyn till
transforma-torlindningarnas egen-kapacitet, i synnerhet
på uppsidan. För % — 1
kan man ungefärligt
räkna med, att
antennkabelns kapacitet
C får vissa tillskott
från transformatorerna
på detta sätt,
nämligen från antenn
transformatorn Xi " C/ och från mottagaretransformatorn
* • C2". CY och C2" äro uppsidans egenkapaciteter,
*22
x, och x, räknas som i fig. 2 b (föregående artikel).
Antennkabeln får därför en skenbar kapacitet för
i=l av approximativt
2CQBC + *1».C1’+ \-(C2" + AC) (2)
y-2
Här är C antennkabelns kapacitet, mätt i och för
200 300 400 500 600
hC/5
Fig. 2.
Reduktionsfaktorii
g__
vV + i
C„ = 200 IIII F Hh = 5kil
sig. Alla mätningar ha gjorts med 10—12 m
antenn-kabel som ett acceptabelt genomsnittsvärde. AG
representerar belastningens kapacitet. Vid mätning
enl. fig. 1 är denna rörvoltmeterns ingångskapacitet
eller 8 jujuF. Om läckningen är betydande, bli förhål
landena däremot mycket komplicerade, enär
egenka-paciteten delar upp sig på kopplingsinduktans och
läckinduktans. Förutom att extra resonansfenomen
kunna uppträda, bli förhållandena svåröverskådliga.
Ytterligare kompliceras de genom den ömsesidiga
kapaciteten mellan upp- och nedlindning (vid
transformatorer utan statisk skärm mellan lindningarna),
genom lindningsmotstånd, av sparkoppling m. m. Det
blir därför svårt att genomföra analys i ett
godtyckligt fall.
De mätningar, som här beskrivas, äro av två
grundtyper:
1. Laboratoriemätning av överföringsfaktorn k i
enlighet med fig. 1.
2. Mätning under driftmässiga förhållanden av
överföringsfaktorn kd enligt fig. 11.
överföringsfaktorn k för några kommersiellt
utformade antennedledningar.
Fig. 1 a och b visar ett par varianter av mätkrets
för antennedledning med fram- och återgående ström
i branscherna, fig. 1 c mätkrets för framgående ström
på båda branscherna och återgång över
antennkapaciteten till jord. Förstnämnda fall är
vanligast, men båda principerna kunna likväl företrädas i
samma konstruktion.
I varje enskilt fall måste man, för att kunna draga
slutsatser av de uppmätta kurvorna, bestämma
in-duktanserna L,’, L,", L.,’, L2". kapaciteterna C/, C,",
Rl, nr /
Rh nr 2
Rh nr 3
Fig. 3.
nr 5
Kopplingsschema för några undersökta
antennedledningar.
Fig. 4. Frekvenskurvor för ledning nr 1. Belastning B kß.
— Beräknad kurva. ––Uppmätt kurva (O = 240 ^uF).
Cl’ =45 uuF
L i’ = 3,4 mH
il" = 0,5
Li’ = 0,5
L2" = 3,4
(Transformatorerna utförda med luftlindningar.)
rj = T 2 = 0,62
Ca 200 flflF
Rh — 5 000 fi
10
8 jan. 1938
