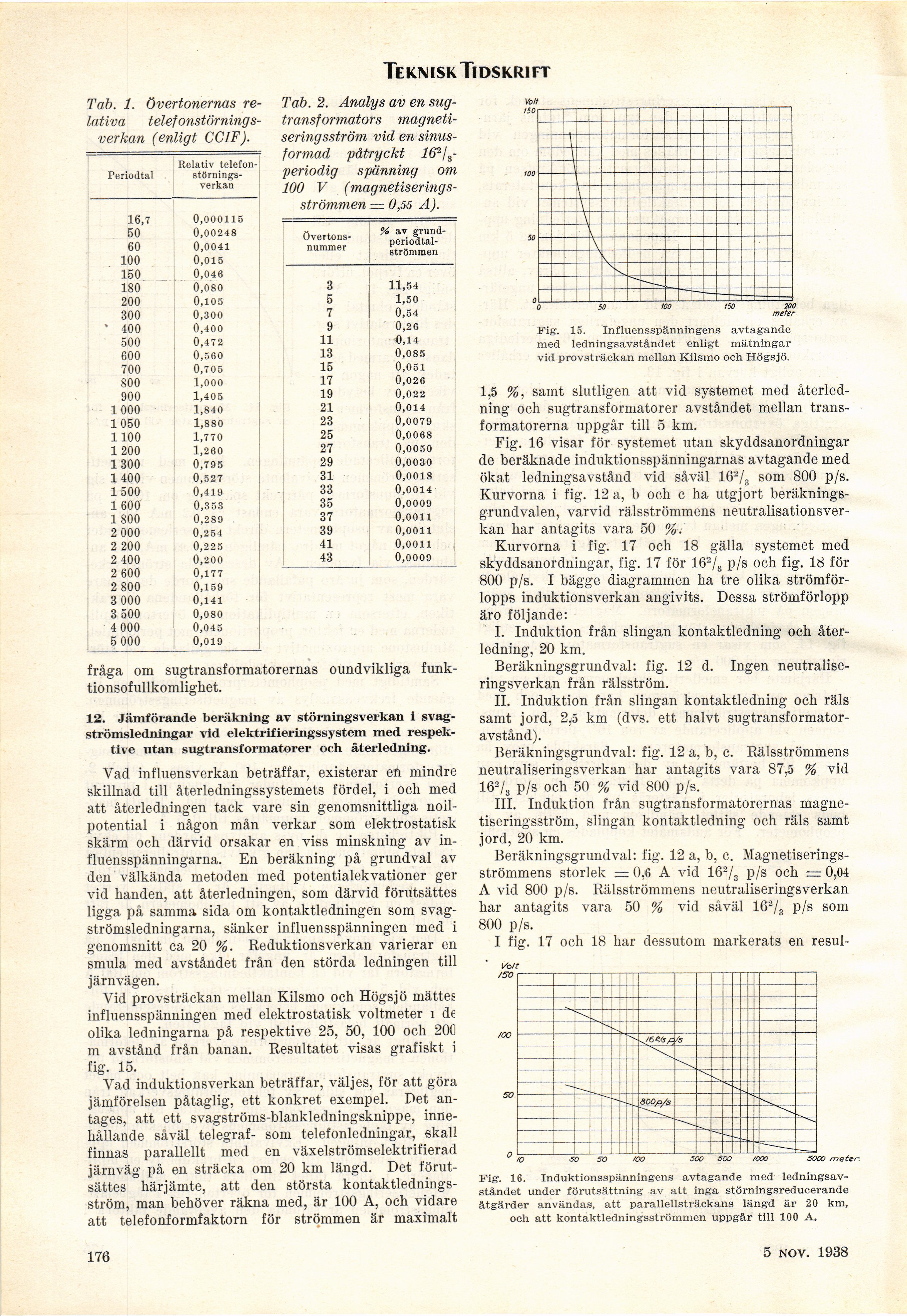

Te km s k Ti ds kri ft
Tab. 1. övertonernas
relativa telefonstörnings-verkan (enligt CCIF).
Periodtal Relativ
telefon-störningsverkan
16,7 0,000115
50 0,00248
60 0,0041
100 0,015
150 0,046
180 0,080
200 0,105
300 0,300
’ 400 0,400
500 0,472
600 0,560
700 0,705
800 1,000
900 1,405
1000 1,840
1050 1,880
1100 1,770
1200 1,260
1300 0,795
1400 0,527
1500 0,419
1 600 0,353
1800 0,289
2 000 0,254
2 200 0,225
2 400 0,200
2 600 0,177
2 800 0,159
3 000 0,141
3 500 0,080
4 000 0,045
5 000 0,019
Tab. 2. Analys av en
sug-transformators magneti-seringsström vid en
sinus-formad påtryckt lß2/^
periodig spänning om
100 V
(magnetiserings-strömmen = 0,55 A).
Voit
tio
[-Övertonsnummer-]
{+Övertons- nummer+} % av
grund-periodtal-strömmen
3 11,54
5 1,50
7 0,54
9 0,26
11 0,14
13 0,085
15 0,051
17 0,026
19 0,022
21 0,014
23 0,0079
25 0,0068
27 0,0050
29 0,0030
31 0,0018
33 0,0014
35 0,0009
37 0,0011
39 O.ooii
41 0,ooii
43 0,0009
fråga om sugtransformatorernas oundvikliga
funktionsofullkomlighet.
12. Jämförande beräkning av störningsverkan i
svagströmsledningar vid elektrifieringssystem med
respektive utan sugtransformatorer och återledning.
Vad influensverkan beträffar, existerar en mindre
skillnad till återledningssystemets fördel, i och med
att återledningen tack vare sin genomsnittliga
noll-potential i någon mån verkar som elektrostatisk
skärm och därvid orsakar en viss minskning av
influensspänningarna. En beräkning på grundval av
den välkända metoden med potentialekvationer ger
vid handen, att återledningen, som därvid förutsattes
ligga på samma sida om kontaktledningen som
svag-strömsledningarna, sänker influensspänningen med i
genomsnitt ca 20 %. Reduktionsverkan varierar en
smula med avståndet från den störda ledningen till
järnvägen.
Vid provsträckan mellan Kilsmo och Högsjö mättes
influensspänningen med elektrostatisk voltmeter i de
olika ledningarna på respektive 25, 50, 100 och 200
m avstånd från banan. Resultatet visas grafiskt i
fig. 15.
Vad induktionsverkan beträffar, väljes, för att göra
jämförelsen påtaglig, ett konkret exempel. Det
antages, att ett svagströms-blankledningsknippe,
innehållande såväl telegraf- som telefonledningar, skall
finnas parallellt med en växelströmselektrifierad
järnväg på en sträcka om 20 km längd. Det
förutsattes härjämte, att den största
kontaktlednings-ström, man behöver räkna med, är 100 A, och vidare
att telefonformfaktorn för strömmen är maximalt
Fig. 15. Influensspänningens avtagande
med ledningsavståndet enligt mätningar
vid provsträckan mellan Kilsmo och Högsjö.
1,5 %, samt slutligen att vid systemet med
återledning och sugtransformatorer avståndet mellan
transformatorerna uppgår till 5 km.
Fig. 16 visar för systemet utan skyddsanordningar
de beräknade induktionsspänningarnas avtagande med
ökat ledningsavstånd vid såväl 162/3 som 800 p/s.
Kurvorna i fig. 12 a, b och c ha utgjort
beräknings-grundvalen, varvid rälsströmmens
neutralisationsver-kan har antagits vara 50 %.
Kurvorna i fig. 17 och 18 gälla systemet med
skyddsanordningar, fig. 17 för 162/s p/s och fig. 18 för
800 p/s. I bägge diagrammen ha tre olika
strömförlopps induktionsverkan angivits. Dessa strömförlopp
äro följande:
I. Induktion från slingan kontaktledning och
återledning, 20 km.
Beräkningsgrundval: fig. 12 d. Ingen
neutraiise-ringsverkan från rälsström.
II. Induktion från slingan kontaktledning och räls
samt jord, 2,5 km (dvs. ett halvt
sugtransformatoravstånd).
Beräkningsgrundval: fig. 12 a, b, c. Rälsströmmens
neutraliseringsverkan har antagits vara 87,5 % vid
162/3 p/s och 50 % vid 800 p/s.
III. Induktion från sugtransformatorernas
magne-tiseringsström, slingan kontaktledning och räls samt
jord, 20 km.
Beräkningsgrundval: fig. 12 a, b, c.
Magnetiserings-strömmens storlek =0,6 A vid 162/3 p/s och =0,04
A vid 800 p/s. Rälsströmmens neutraliseringsverkan
har antagits vara 50 % vid såväl 162/3 p/s som
800 p/s.
I fig. 17 och 18 har dessutom markerats en resul-
t/o/t
/50
Fig. 16. Induktionsspänningens avtagande med
ledningsavståndet under förutsättning av att inga störningsreducerande
åtgärder användas, att parallellsträckans längd är 20 km,
och att kontaktledningsströmmen uppgår till 100 A.
176
5 nov. 1938
