Bergsv etenskap

Hetorna vändas sedan 90° i en korsformig elektriskt
driven vändare, varefter de gå genom ett
brednings-verk, vilket utgöres av ett 42" och 52 X 120"
fyr-högt verk, drivet med ungefär samma
periferihastighet som föregående av en 4 500 hk motor. Efter
verket finnes en likadan vändare som före detsamma
där hetorna vändas, innan de gå in i en kantpress.
Nästa verk är det egentliga förverket och består
av ett fyrhögt 36" och 54 X 100" reversibelt verk,
drivet av en 7 000 hk likströmsmotor. Detta verk
är försett med vertikalvalsar, vilka drivas av en
600 hk compoundmotor. I detta förverk göres 3, 5
eller 7 stick, innan hetan fortsätter till färdigverket.

Innan hetan föres in i det första stolparet i
färdigverket besprutas den rikligt med vatten, detta för att
få en fin yta hos det färdiga materialet. Färdigverket
består av fyra kontinuerligt placerade fyrhöga verk
med 27" och 54" valsdiametrar och 100" valslängd.
Varje stolpar drives av en 5 000 hk likströmsmotor
och utgångshastigheten hos de fyra verken äro:

Nr 1..................1,7—3,8 m/sek.

Nr 2..................2,2—5,1 „

Nr 3..................2,7—6,1 „

Nr 4..................3,?—7

Mellan de kontinuerliga verken finnes möjlighet för
hetan att bilda en uppåtgående slinga.

Vid sidan av verket finnes ett särskilt motorrum.
Likströmmen till förverket fås från två 3 000 kW, 700
volts likströmsgeneratorer, drivna av en 6 000 hk,
6 600 volts 25-per. motor med ett varvtal av 370
v/min. och försedd med svänghjul. Färdigverket
förses med ström från två dubbla
motorgenerator-anläggningar, var och en bestående av två 3 000 kW,
600 volts likströmsgeneratorer, drivna av en 8 500 hk,
6 600 volts 25-per. motor med ett varvtal av 375
v/min. Dessutom finnas två
motorgeneratoranlägg-ningar, var och en på 2 100 hk för att lämna ström
till övriga likströmsmotorer i verket.

Efter valsningen flyttas plåten medelst släptyg i
sidled till en rullbana, i vilken rullarna bestå av
skivor av ca 1" bredd, placerade på ett inbördes
avstånd av ca 4", fig. 5. Detta för att plåten då den
stannas för mätning ej skall bli randigt avkyld.
Plåten går sedan genom en eller två rullriktmaskiner,
försedda med 11 riktrullar av 10" diameter, men
riktningen såg ej ut att bli särskilt god, troligen beroende
på att stödrullar ej finnas i riktmaskinerna, varför
pressen ej kan vara tillräckligt stor. Vid kantklipp-

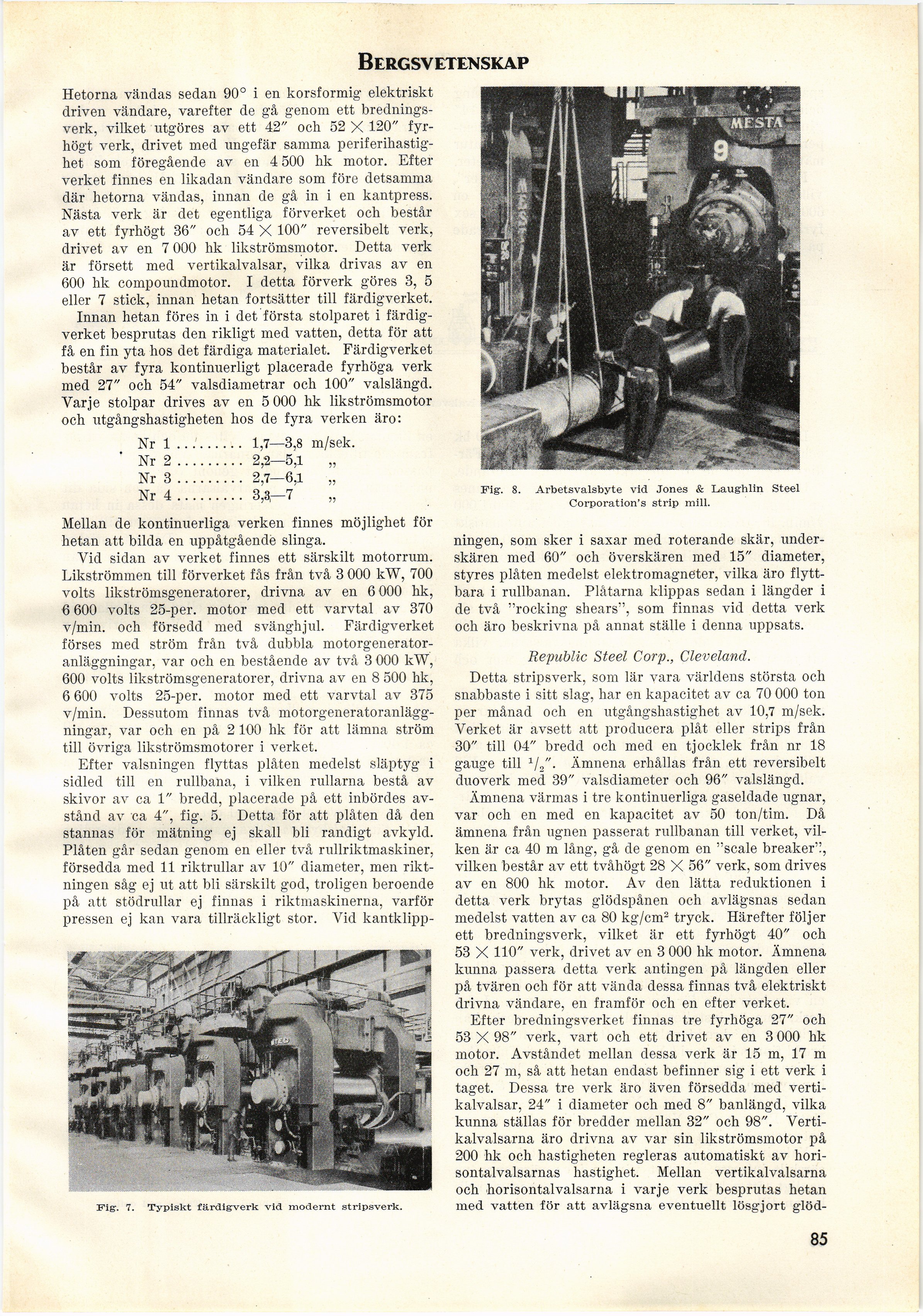

Fig. 8. Arbetsvalsbyte vid Jones & Laughlin Steel
Corporation’s strip mill.

Fig. 7. Typiskt färdigverk vid modernt stripsverk.

ningen, som sker i saxar med roterande skär,
under-skären med 60" och överskären med 15" diameter,
styres plåten medelst elektromagneter, vilka äro
flyttbara i rullbanan. Plåtarna klippas sedan i längder i
de två "rocking shears", som finnas vid detta verk
och äro beskrivna på annat ställe i denna uppsats.

Republic Steel Corp., Cleveland.

Detta stripsverk, som lär vara världens största och
snabbaste i sitt slag, har en kapacitet av ca 70 000 ton
per månad och en utgångshastighet av 10,7 m/sek.
Verket är avsett att producera plåt eller strips från
30" till 04" bredd och med en tjocklek från nr 18
gauge till 1/2". Ämnena erhållas från ett reversibelt
duoverk med 39" valsdiameter och 96" valslängd.

Ämnena värmas i tre kontinuerliga gaseldade ugnar,
var och en med en kapacitet av 50 ton/tim. Då
ämnena från ugnen passerat rullbanan till verket,
vilken är ca 40 m lång, gå de genom en "scale breaker",
vilken består av ett tvåhögt 28 X 56" verk, som drives
av en 800 hk motor. Av den lätta reduktionen i
detta verk brytas glödspånen och avlägsnas sedan
medelst vatten av ca 80 kg/cm2 tryck. Härefter följer
ett bredningsverk, vilket är ett fyrhögt 40" och
53 X 110" verk, drivet av en 3 000 hk motor. Ämnena
kunna passera detta verk antingen på längden eller
på tvären och för att vända dessa finnas två elektriskt
drivna vändare, en framför och en efter verket.

Efter bredningsverket finnas tre fyrhöga 27" och
53 X 98" verk, vart och ett drivet av en 3 000 hk
motor. Avståndet mellan dessa verk är 15 m, 17 m
och 27 m, så att hetan endast befinner sig i ett verk i
taget. Dessa tre verk äro även försedda med
vertikalvalsar, 24" i diameter och med 8" banlängd, vilka
kunna ställas för bredder mellan 32" och 98".
Vertikalvalsarna äro drivna av var sin likströmsmotor på
200 hk och hastigheten regleras automatiskt av
horisontalvalsarnas hastighet. Mellan vertikalvalsarna
och horisontalvalsarna i varje verk besprutas hetan
med vatten för att avlägsna eventuellt lösgjort glöd-

85
