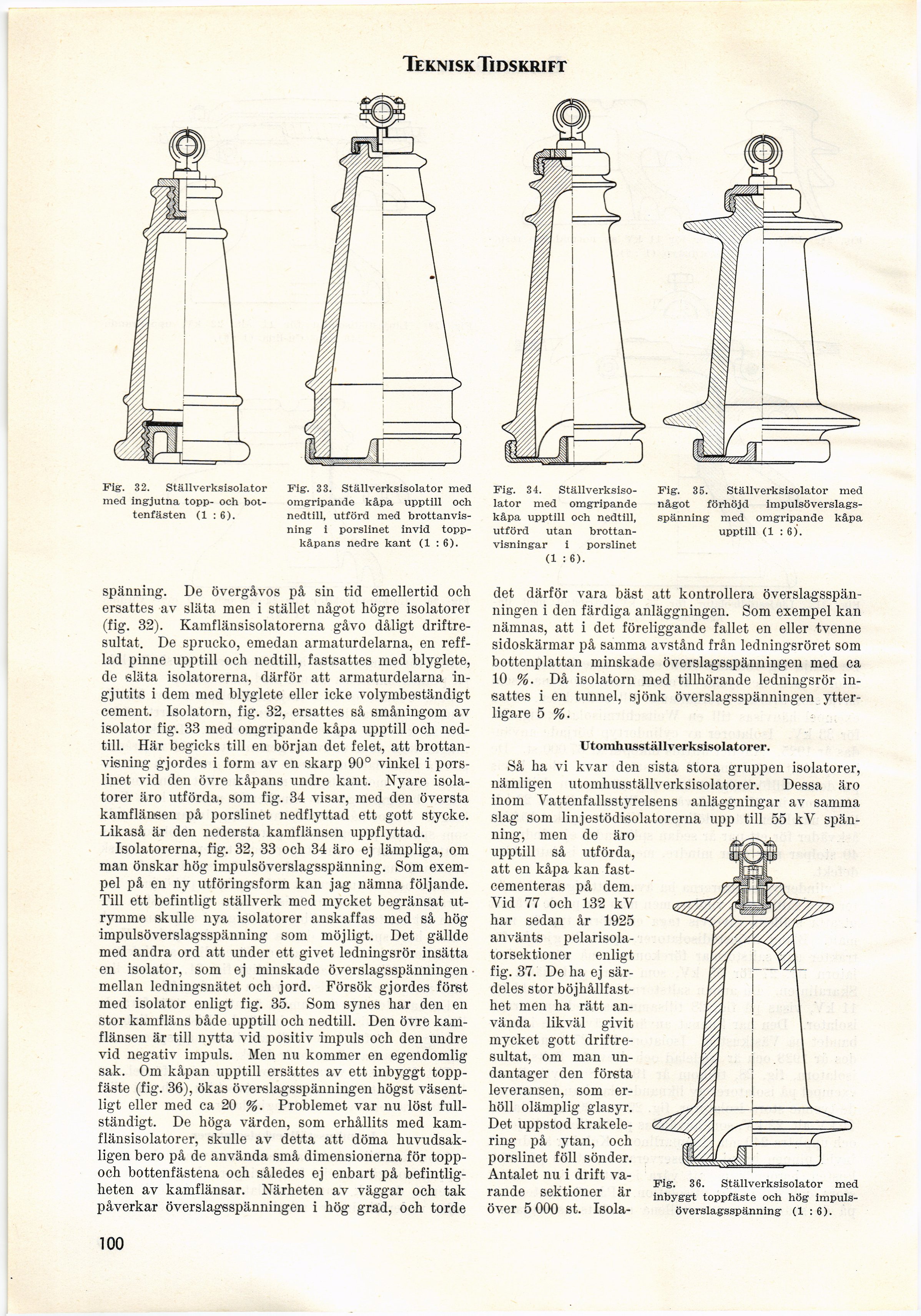

Teknisk Tidskrift
Fig. 32. Ställverksisolator
med ingjutna topp- och
bottenfästen (1 : 6).
Fig. 33. Ställverksisolator med
omgripande kåpa upptill och
nedtill, utförd med
brottanvisning i porslinet invid
toppkåpans nedre kant (1 : 6).
Fig. 34.
Ställverksisolator med omgripande
kåpa upptill och nedtill,
utförd utan
brottanvisningar 1 porslinet
(1 : 6).
Fig. 35. Ställverksisolator med
något förhöjd
impulsöverslags-spänning med omgripande kåpa
upptill (1 : 6).
spänning. De övergåvos på sin tid emellertid och
ersattes av släta men i stället något högre isolatorer
(fig. 32). Kamflänsisolatorerna gåvo dåligt
driftresultat. De sprucko, emedan armaturdelarna, en
reff-lad pinne upptill och nedtill, fastsattes med blyglete,
de släta isolatorerna, därför att armaturdelarna
in-gjutits i dem med blyglete eller icke volymbeständigt
cement. Isolatorn, fig. 32, ersattes så småningom av
isolator fig. 33 med omgripande kåpa upptill och
nedtill. Här begicks till en början det felet, att
brottanvisning gjordes i form av en skarp 90° vinkel i
porslinet vid den övre kåpans undre kant. Nyare
isolatorer äro utförda, som fig. 34 visar, med den översta
kamflänsen på porslinet nedflyttad ett gott stycke.
Likaså är den nedersta kamflänsen uppflyttad.
Isolatorerna, fig. 32, 33 och 34 äro ej lämpliga, om
man önskar hög impulsöverslagsspänning. Som
exempel på en ny utföringsform kan jag nämna följande.
Till ett befintligt ställverk med mycket begränsat
utrymme skulle nya isolatorer anskaffas med så hög
impulsöverslagsspänning som möjligt. Det gällde
med andra ord att under ett givet ledningsrör insätta
en isolator, som ej minskade överslagsspänningen ■
mellan ledningsnätet och jord. Försök gjordes först
med isolator enligt fig. 35. Som synes har den en
stor kamfläns både upptill och nedtill. Den övre
kamflänsen är till nytta vid positiv impuls och den undre
vid negativ impuls. Men nu kommer en egendomlig
sak. Om kåpan upptill ersattes av ett inbyggt
toppfäste (fig. 36), ökas överslagsspänningen högst
väsentligt eller med ca 20 %. Problemet var nu löst
fullständigt. De höga värden, som erhållits med
kam-flänsisolatorer, skulle av detta att döma
huvudsakligen bero på de använda små dimensionerna för
topp-och bottenfästena och således ej enbart på
befintligheten av kamflänsar. Närheten av väggar och tak
påverkar överslagsspänningen i hög grad, och torde
det därför vara bäst att kontrollera
överslagsspänningen i den färdiga anläggningen. Som exempel kan
nämnas, att i det föreliggande fallet en eller tvenne
sidoskärmar på samma avstånd från ledningsröret som
bottenplattan minskade överslagsspänningen med ca
10 %. Då isolatorn med tillhörande ledningsrör
insattes i en tunnel, sjönk överslagsspänningen
ytterligare 5 %.
Utomhusställverksisolatorer.
Så ha vi kvar den sista stora gruppen isolatorer,
nämligen utomhusställverksisolatorer. Dessa äro
inom Vattenfallsstyrelsens anläggningar av samma
slag som linjestödisolatorerna upp till 55 kV
spänning, men de äro
upptill så utförda,
att en kåpa kan
fastcementeras på dem.
Vid 77 och 132 kV
har sedan år 1925
använts
pelarisola-torsektioner enligt
fig. 37. De ha ej
särdeles stor
böjhållfast-het men ha rätt
använda likväl givit
mycket gott
driftresultat, om man
undantager den första
leveransen, som
erhöll olämplig glasyr.
Det uppstod
krakele-ring på ytan, och
porslinet föll sönder.
Antalet nu i drift
varande sektioner är
över 5 000 st. Isola-
100
Fig. 36. Ställverksisolator med
inbyggt toppfäste och hög
impulsöverslagsspänning (1 : 6).
