TekniskTidskrift
MEKANIK
Redaktör: H. F. NORDSTRÖM
HÄFTE 6 utgiven av svenska teknologföreningen 17 JUNI 1939
INNEHÅLL: Något om maskiner för den tunga industrien, av överingenjör Einar Nordensten. —• Om
stöt-kompression i gaser, av civilingenjör Gustav Boestad. — Föreningsmeddelanden. — Litteratur.

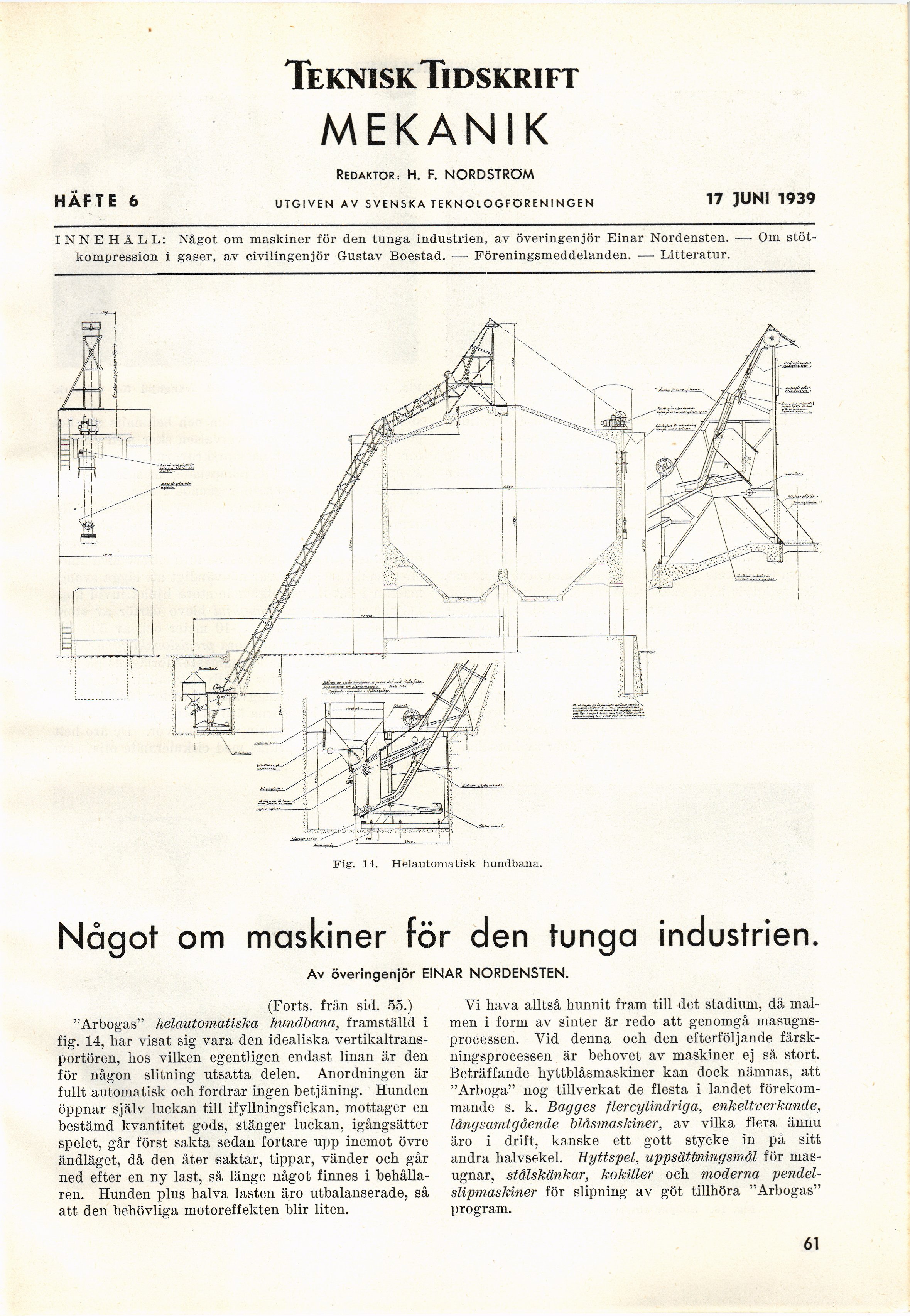

Fig. 14. Helautomatisk hundbana.
Något om maskiner för den tunga industrien.
Av överingenjör EINAR NORDENSTEN.
(Forts, från sid. 55.)
"Arbogas" helautomatiska hundbana, framställd i
fig. 14, har visat sig vara den idealiska
vertikaltransportören, hos vilken egentligen endast linan är den
för någon slitning utsatta delen. Anordningen är
fullt automatisk och fordrar ingen betjäning. Hunden
öppnar själv luckan till ifyllningsfickan, mottager en
bestämd kvantitet gods, stänger luckan, igångsätter
spelet, går först sakta sedan fortare upp inemot övre
ändläget, då den åter saktar, tippar, vänder och går
ned efter en ny last, så länge något finnes i
behållaren. Hunden pius halva lasten äro utbalanserade, så
att den behövliga motoreffekten blir liten.
Yi hava alltså hunnit fram till det stadium, då
malmen i form av sinter är redo att genomgå
masugnsprocessen. Vid denna och den efterföljande
färsk-ningsprocessen är behovet av maskiner ej så stort.
Beträffande hyttblåsmaskiner kan dock nämnas, att
"Arboga" nog tillverkat de flesta i landet
förekommande s. k. Bagges fyrcylindrig a, enkeltverkande,
långsamtgående blåsmaskiner, av vilka flera ännu
äro i drift, kanske ett gott stycke in på sitt
andra halvsekel. Hyttspel, uppsättningsmål för
masugnar, stålskänkar, kokiller och moderna
pendel-slipmaskiner för slipning av göt tillhöra "Arbogas"
program.
61
