Teknisk. Tidskrift
MONOLIT IZ
TVARSEKT10N
Låmmorav2’
späntad plank -
1
fl
SATTA RNA HR. 1-0
TVÅRSEKT/ON
5ATTARHA HR. 10-12
TVÅRSEKVOH
vidlfP-ba/ken

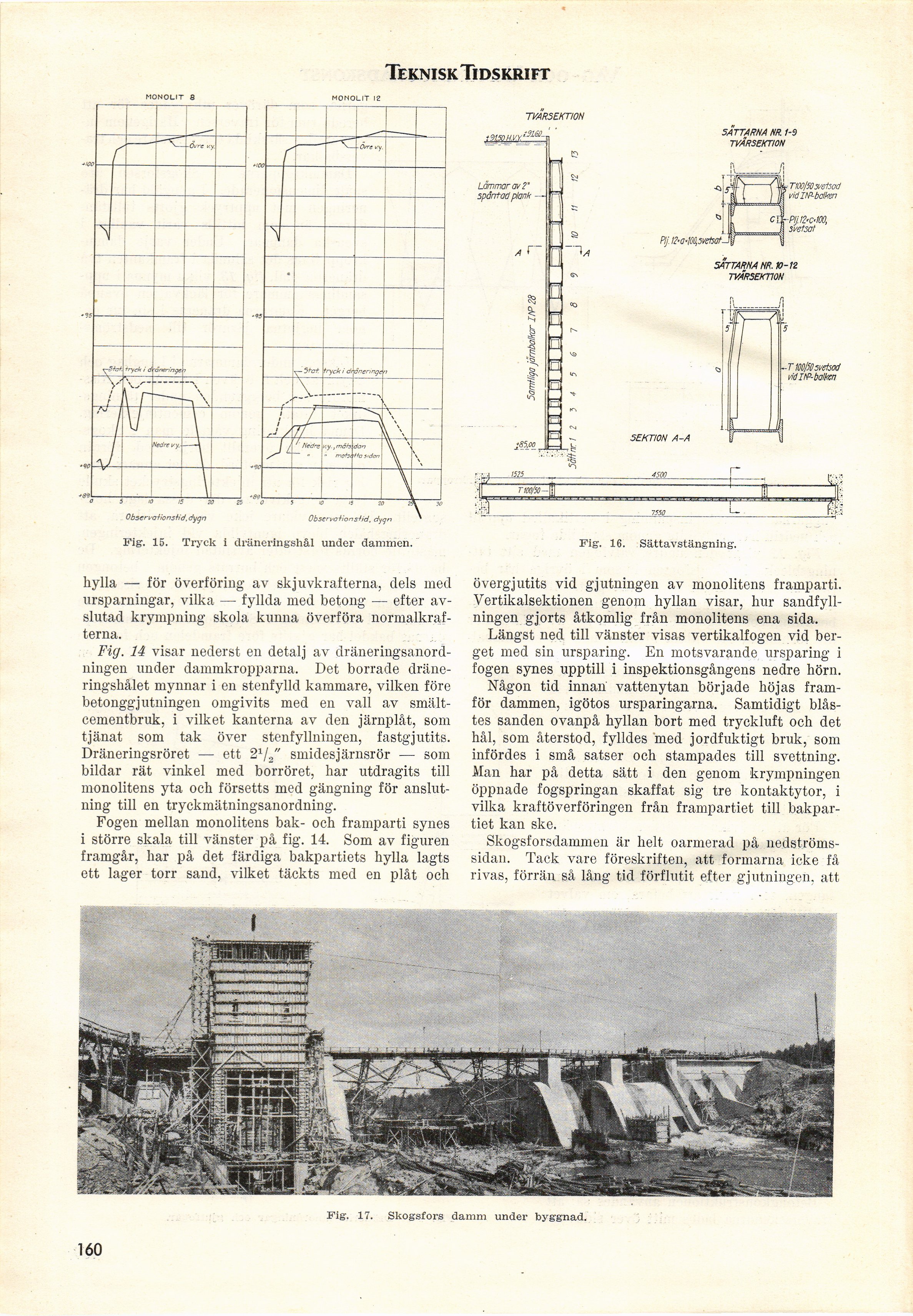

Fig. 15. Tryck i dräneringshål under dammen.
hylla — för överföring av skjuvkrafterna, dels med
ursparningar, vilka — fyllda med betong — efter
avslutad krympning skola kunna överföra
normalkrafterna.
Fig. 14 visar nederst en detalj av
dräneringsanordningen under dammkropparna. Det borrade
dräneringshålet mynnar i en stenfylld kammare, vilken före
betonggjutningen omgivits med en vall av
smält-cementbruk, i vilket kanterna av den järnplåt, som
tjänat som tak över stenfyllningen, fastgjutits.
Dräneringsröret — ett 21/2" smidesjärnsrör — som
bildar rät vinkel med borröret, har utdragits till
monolitens yta och försetts med gängning för
anslutning till en tryckmätningsanordning.
Fogen mellan monolitens bak- och framparti synes
i större skala till vänster på fig. 14. Som av figuren
framgår, har på det färdiga bakpartiets hylla lagts
ett lager torr sand, vilket täckts med en plåt och
Fig. 16. Sättavstängning.
övergjutits vid gjutningen av monolitens framparti.
Vertikalsektionen genom hyllan visar, hur
sandfyllningen gjorts åtkomlig från monolitens ena sida.
Längst ned till vänster visas vertikalfogen vid
berget med sin ursparing. En motsvarande ursparing i
fogen synes upptill i inspektionsgångens nedre hörn.
Någon tid innan’ vattenytan började höjas
framför dammen, igötos ursparingarna. Samtidigt
blåstes sanden ovanpå hyllan bort med tryckluft och det
hål, som återstod, fylldes med jordfuktigt bruk, som
infördes i små satser och stampades till svettning.
Man har på detta sätt i den genom krympningen
öppnade fogspringan skaffat sig tre kontaktytor, i
vilka kraftöverföringen från frampartiet till
bakpartiet kan ske.
Skogsforsdamnien är helt oarmerad på
nedströms-sidan. Tack vare föreskriften, att formarna icke få
rivas, förrän så lång tid förflutit efter gjutningen, att
Fig. 17. Skogsfors damm under byggnad.
160
