Mekanik.
tor för konstant varvtal
("con-stant speed"-propeller) i
stället för med fix propeller, som
hittills förutsatts. Om
varvtalet och effekten äro
konstanta, bli nämligen både
och †cs identiskt lika med 1
för alla flygtillstånd. Man
utgår nu från det för
ifrågavarande propellerfamilj
gällande J-Cs -diagrammet, där för
övrigt endast »?P-nivåkurvorna
behöva angivas. Se fig. 7 a.
Med utgångspunkt från
konstruktionspunkten (A)
inläggas höjd- och
hastighetsskalorna på samma sätt som
förut. Den mot en godtycklig
punkt på hastighetsskalan
(t. e. punkt C) svarande
propellerverkningsgraden avläses
direkt i J-Cs-diagrammet. (Se
fig. 7 b). Denna
propellerverkningsgrad är samtidigt
(ty n = nk) lika med
total-verkningsgraden hos
motor-propelleraggregatet.
b) Konstruktion av skalor för
det specialfall, att nominella
effekten väljes till
konstruktionseffekt.
Det är ett mycket vanligt
specialfall, att lik tryckshöj den
väljes såsom
konstruktions-höjd och att motorns normala
varvtal väljes såsom
konstruktionsvarvtal. Den av
propellern vid
konstruktionsdrift-punkten absorberade effekten
är då lika med motorns
nominella effekt. Detta
specialiserade konstruktionsfall
karakteriseras i
definitionsformlerna (7)—(10) genom införande
av index o i stället för k för
könstruktionsstorheterna. De
i ekv. (10) definierade
funktionerna fcs och <p kunna nu,
üied beaktande av
beteckningarna (1), skrivas
tu)
5–
Cp (h) = t / Q ålem
V Xh /x,n
’Dessa funktioner, jämte den i
(10) definierade funktionen
ha de i tabell 1 och 2 angivna
värdena. Funktionerna fj(fcs)
och (p (h) åskådliggöras i fig.
8 och fig. 9 respektive. Enär
normalvarvtalet valts till
konstruktionsvarvtal, blir motor-
J

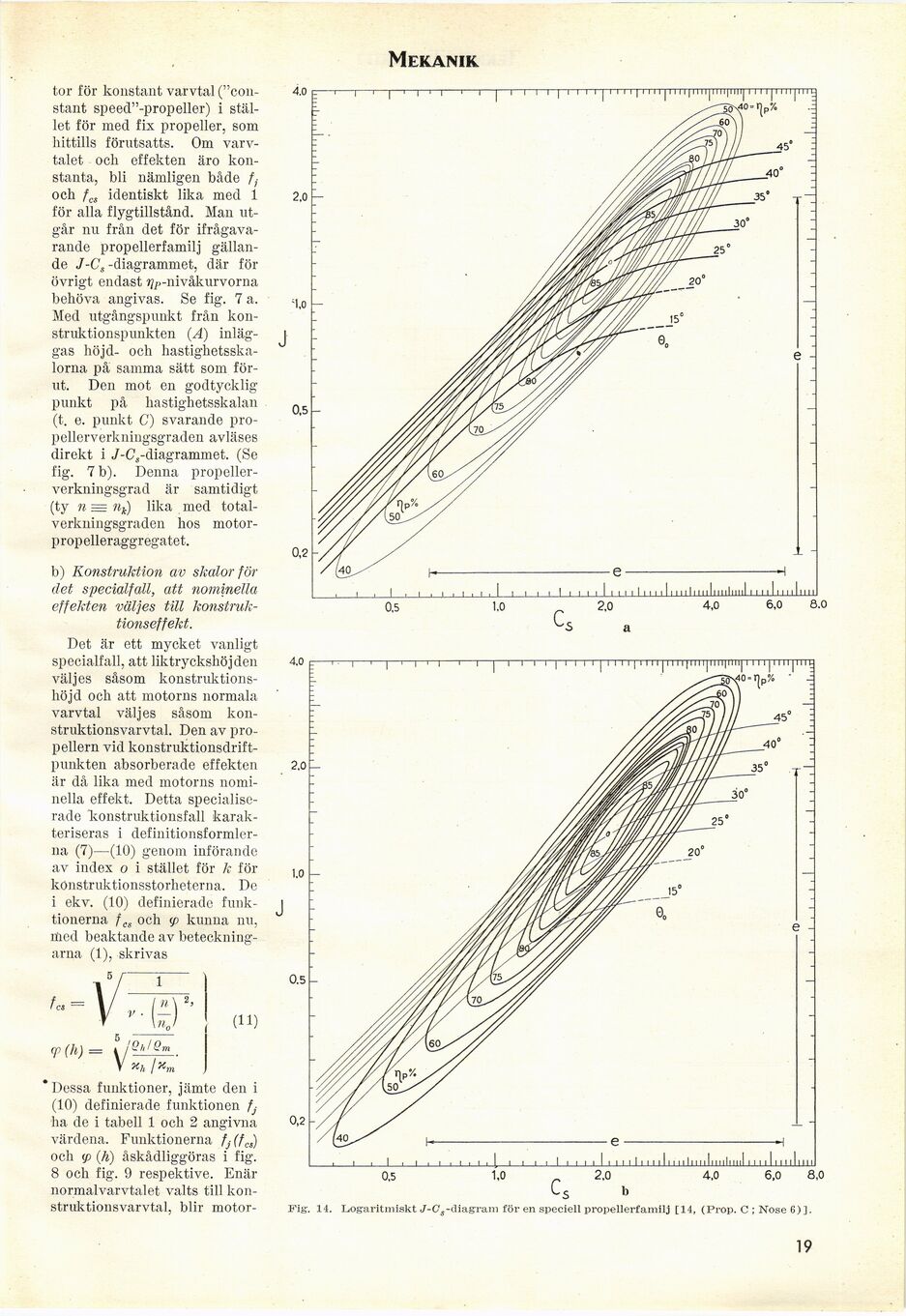

Fig. 14. Logaritmiskt J-Cs-iliagram för en speciell propellerfamilj [14, (Prop. C ; Nose 6)]
19
