Teknisk Tidskrift

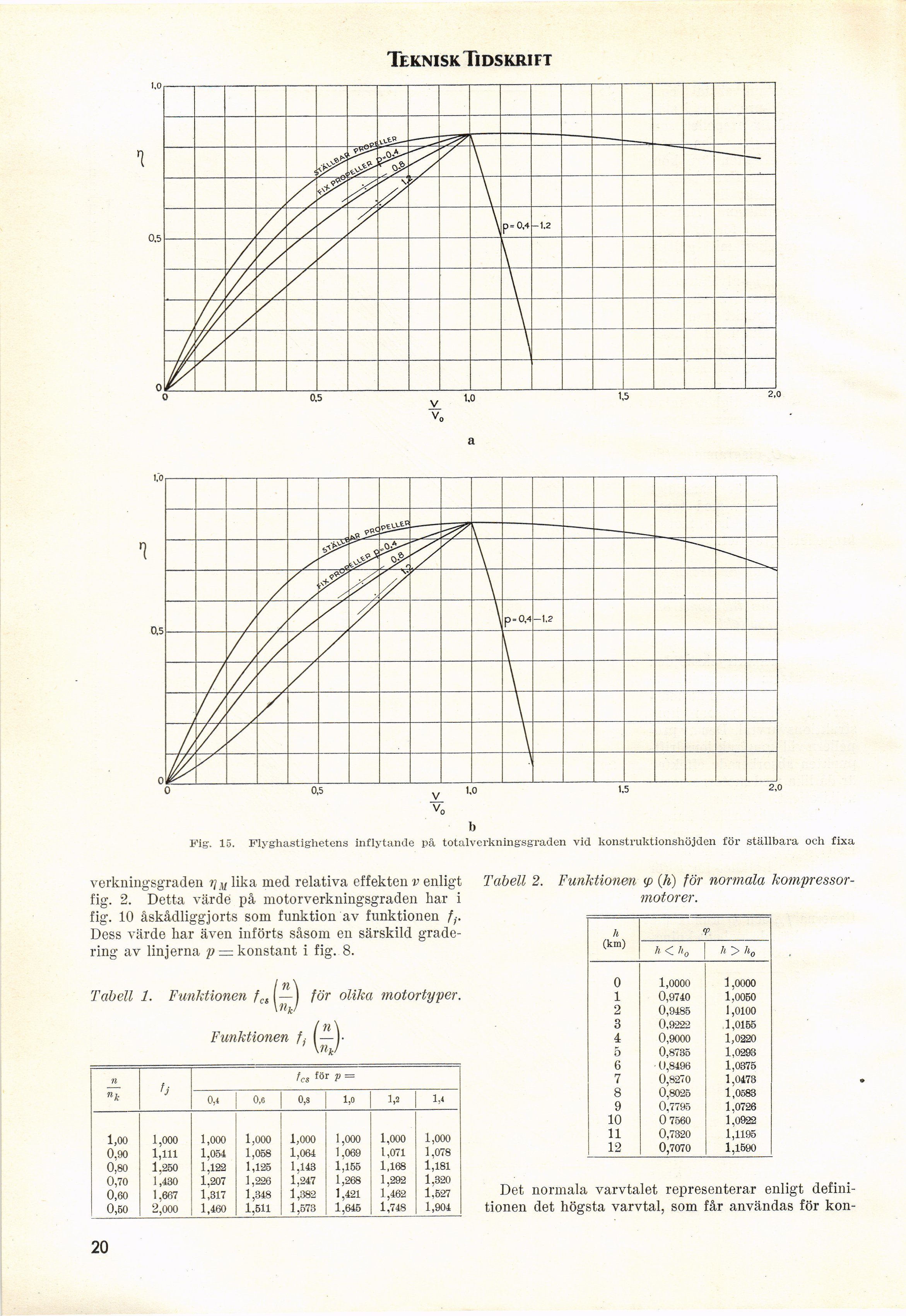

Fig. 15. Flyghastighetens inflytande på totalverkningsgraden vid konstruktionshöjden för ställbara och fixa
verkningsgraden rjM lika med relativa effekten v enligt
fig. 2. Detta värde på motorverkningsgraden har i
fig. 10 åskådliggjorts som funktion av funktionen
Dess värde har även införts såsom en särskild
gradering av linjerna p = konstant i fig. 8.
Tabell 1. Funktionen fcl (i)
för olika motortyper.
Funktionen /.• ( —
W
11 "k fj fes f«r V =
0,< 0,6 0,8 1,0 3,2 1,<
1,00 1,000 1,000 1,000 1,000 1,000 1,000 1,000
0,90 1,111 1,054 1,058 1,064 1.069 1,071 1,078
0,80 1,250 1,122 1,125 1,143 1,155 1,168 1,181
0,70 1,430 1,207 1,226 1,247 1,268 1,292 1.320
0,60 1,667 1,317 1,348 1,382 1,421 1,462 1,527
0,50 2,000 1,460 1,511 1,573 1,645 1,748 1,904
Tabell 2. Funktionen (A) för normala
kompressormotorer.
h (km) v
h < h0 h > h0
0 1,0000 1,0000
1 0,9740 1,0050
2 0,9485 1,0100
3 0,9222 ,1,0155
4 0,9000 1,0220
5 0,8735 1,0293
6 0,8496 1.0375
7 0,8270 1,0473
8 0,8025 1,0583
9 0,7795 1,0726
10 0 7560 1,0922
11 0,7320 1,1195
12 0,7070 1,1590
Det normala varvtalet representerar enligt
definitionen det högsta varvtal, som får användas för kon-
20
