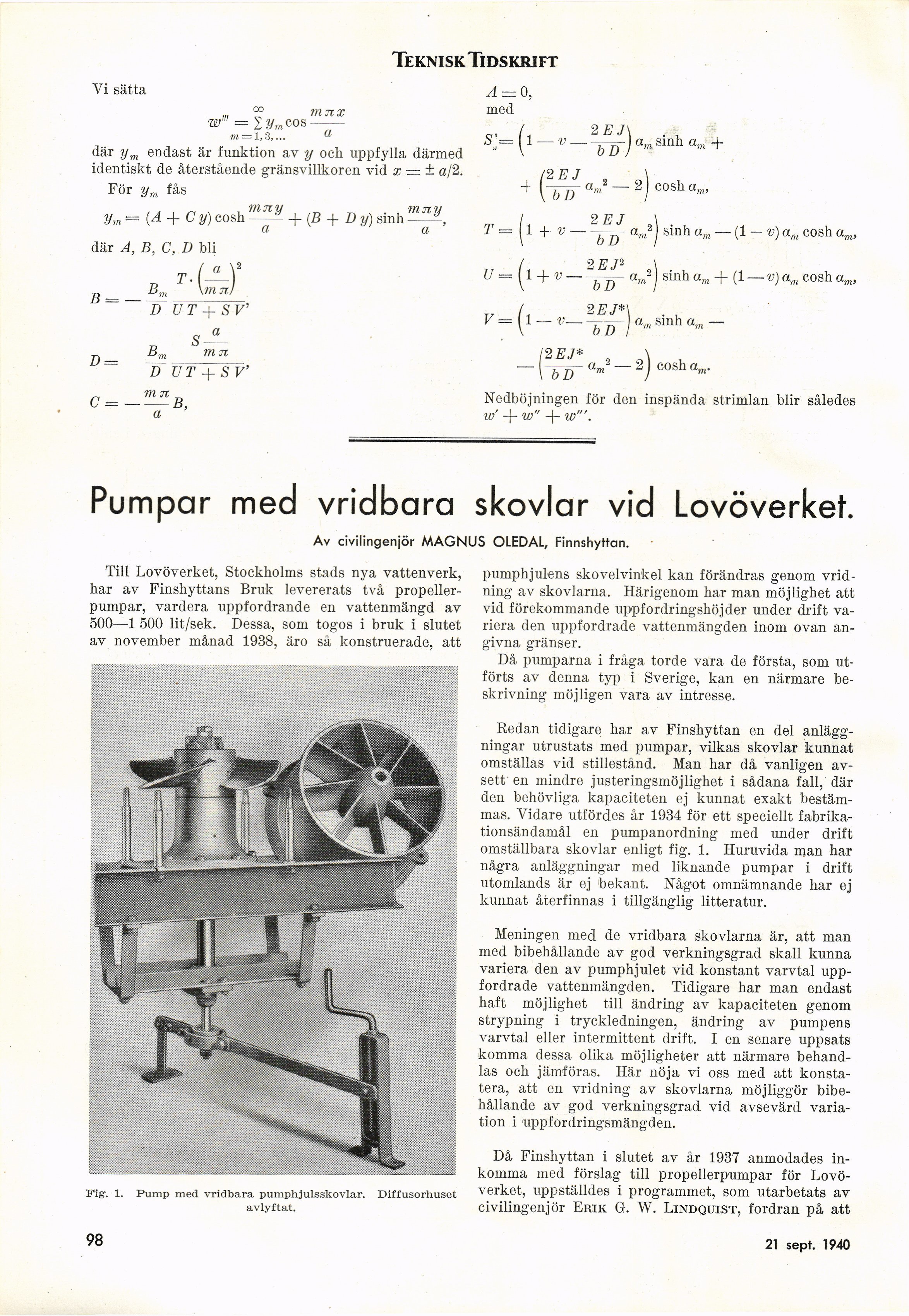

Teknisk Tidskrift
Yi sätta
00 mnx
w"’ = lym eos
m —1,3,... a
där ym endast är funktion av y och uppfylla därmed
identiskt de återstående gränsvillkoren vid x — ± a/2.
För ym fås
77% 71U 7YI7Z t!
ym = (A + C y) cosh + (B + D y) sinh - ^ a,
där A, B, C, D bli
\m ti!
B =
Z> =
B± _
D UT + SV’
s a-
Bm mn
D UT + SV’
a
A = 0,
med
[-h-(-]
{+h-
(+}
2 EJ\
’ bDl
4 i^Eln ..
b D
U= + ^ —
F= (l — v—-
am sinh am +
2 cosh a„
2 EJ
bJT
2 EP
ÖZT
2 EJ*\
b D I
sinh am — (1 — v) am cosh a„
am2J sinh am + (1 — v) am cosh a„
a,„ sinh am —
2 EJ*
bl) ’
ij cosham.
Nedböjningen för den inspända strimlan blir således
w’ + w" + W".
Pumpar m ed vri dba ra skövlar vid Lovöverket.
Av civilingeniör MAGNUS OLEDAL, Finnshyttan.
Till Lovöverket, Stockholms städs nya vattenverk,
har av Finshyttans Bruk levererats två
propellerpumpar, vardera uppfordrande en vattenmängd av
500—1 500 lit/sek. Dessa, som togos i bruk i slutet
av november månad 1938, äro så konstruerade, att
Fig-. 1. Pump med vridbara pumphjulsskovlar. Diffusörhuset
avlyftat.
pumphjulens skovelvinkel kan förändras genom
vridning av skovlarna. Härigenom har man möjlighet att
vid förekommande uppfordringshöjder under drift
variera den uppfordrade vattenmängden inom ovan
angivna gränser.
Då pumparna i fråga torde vara de första, som
utförts av denna typ i Sverige, kan en närmare
beskrivning möjligen vara av intresse.
Redan tidigare har av Finshyttan en del
anläggningar utrustats med pumpar, vilkas skövlar kunnat
omställas vid stillestånd. Man har då vanligen
avsett en mindre justeringsmöjlighet i sådana fall, där
den behövliga kapaciteten ej kunnat exakt
bestämmas. Vidare utfördes år 1934 för ett speciellt
fabrikationsändamål en pumpanordning med under drift
omställbara skövlar enligt fig. 1. Huruvida man har
några anläggningar med liknande pumpar i drift
utomlands är ej bekant. Något omnämnande har ej
kunnat återfinnas i tillgänglig litteratur.
Meningen med de vridbara skovlarna är, att man
med bibehållande av god verkningsgrad skall kunna
variera den av pumphjulet vid konstant varvtal
uppfordrade vattenmängden. Tidigare har man endast
haft möjlighet till ändring av kapaciteten genom
strypning i tryckledningen, ändring av pumpens
varvtal eller intermittent drift. I en senare uppsats
komma dessa olika möjligheter att närmare
behandlas och jämföras. Här nöja vi oss med att
konstatera, att en vridning av skovlarna möjliggör
bibehållande av god verkningsgrad vid avsevärd
variation i uppfordringsmängden.
Då Finshyttan i slutet av år 1937 anmodades
inkomma med förslag till propellerpumpar för
Lovöverket, uppställdes i programmet, som utarbetats av
civilingenjör Erik G. W. Lindquist, fordran på att
98
21 sept. 1940
