Mekanik.

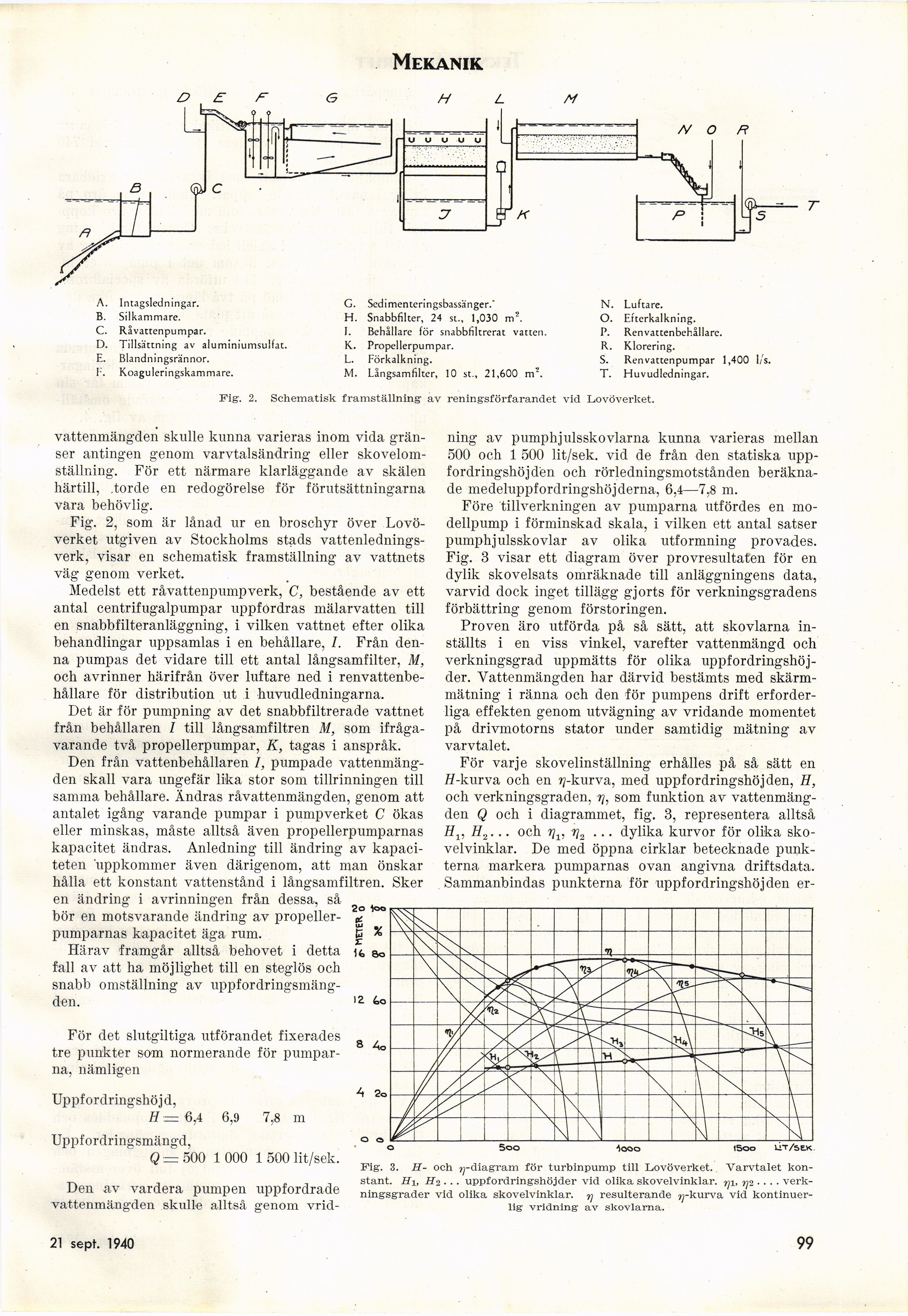

Fig. 2. Schematisk framställning av reningsförfarandet vid Lovöverket.

vattenmängden skulle kunna varieras inom vida
gränser antingen genom varvtalsändring eller
skovelom-ställning. För ett närmare klarläggande av skälen
härtill, torde en redogörelse för förutsättningarna
vara behövlig.

Fig. 2, som är lånad ur en broschyr över
Lovöverket utgiven av Stockholms städs
vattenledningsverk, visar en schematisk framställning av vattnets
väg genom verket.

Medelst ett råvattenpumpverk, C, bestående av ett
antal centrifugalpumpar uppfordras mälarvatten till
en snabbfilteranläggning, i vilken vattnet efter olika
behandlingar uppsamlas i en behållare, /. Från
denna pumpas det vidare till ett antal långsamfilter, M,
och avrinner härifrån över luftare ned i
renvattenbehållare för distribution ut i huvudledningarna.

Det är för pumpning av det snabbfiltrerade vattnet
från behållaren 7 till långsamfiltren M, som
ifrågavarande två propellerpumpar, K, tagas i anspråk.

Den från vattenbehållaren I, pumpade
vattenmängden skall vara ungefär lika stor som tillrinningen till
samma behållare. Ändras råvattenmängden, genom att
antalet igång varande pumpar i pumpverket C ökas
eller minskas, måste alltså även propellerpumparnas
kapacitet ändras. Anledning till ändring av
kapaciteten ’uppkommer även därigenom, att man önskar
hålla ett konstant vattenstånd i långsamfiltren. Sker
en ändring i avrinningen från dessa, så
bör en motsvarande ändring av
propellerpumparnas kapacitet äga rum.

Härav framgår alltså behovet i detta
fall av att ha möjlighet till en steglös och
snabb omställning av
uppfordringsmängden.

För det slutgiltiga utförandet fixerades
tre punkter som normerande för
pumparna, nämligen

Uppfordringshöjd,

H — 6,4 6,9 7,8 m

Uppfordringsmängd,

Q — 500 1 000 1 500 lit/sek.

Den av vardera pumpen uppfordrade
vattenmängden skulle alltså genom vrid-

ning av pumphjulsskovlarna kunna varieras mellan
500 och 1 500 lit/sek. vid de från den statiska
uppfordringshöj den och rörledningsmotstånden
beräknade medeluppfordringshöj derna, 6,4—7,8 m.

Före tillverkningen av pumparna utfördes en
modellpump i förminskad skala, i vilken ett antal satser
pumphjulsskovlar av olika utformning provades.
Fig. 3 visar ett diagram över provresultaten för en
dylik skovelsats omräknade till anläggningens data,
varvid dock inget tillägg gjorts för verkningsgradens
förbättring genom förstoringen.

Proven äro utförda på så sätt, att skovlarna
inställts i en viss vinkel, varefter vattenmängd och
verkningsgrad uppmätts för olika
uppfordringshöjder. Vattenmängden har därvid bestämts med
skärmmätning i ränna och den för pumpens drift
erforderliga effekten genom utvägning av vridande momentet
på drivmotorns stator under samtidig mätning av
varvtalet.

För varje skovelinställning erhålles på så sätt en
ff-kurva och en ??-kurva, med uppfordringshöjden, H,
och verkningsgraden, »?, som funktion av
vattenmängden Q och i diagrammet, fig. 3, representera alltså
Ht, H2... och rjv rj2 ... dylika kurvor för olika
sko-velvinklar. De med öppna cirklar betecknade
punkterna markera pumparnas ovan angivna driftsdata.
Sammanbindas punkterna för uppfordringshöjden er-

o Soo OGO ISoo UT/SEK.

Fig. 3. H- och ji-diagram för turbinpump till Lovöverket. Varvtalet
konstant. Hi, Hi... uppfordringshöjder vid olika skovelvinklar. tji, r/2 ■ • • ■
verkningsgrader vid olika skovelvinklar. r] resulterande jj-kurva vid
kontinuerlig vridning av skovlarna.

21 sept. 1940

99

A. Intagsledningar.

B. Silkammare.

C. Råvattenpumpar.

D. Tillsättning av aluminiumsulfat.

E. Blandningsrännor.

F. Koaguleringskammare.

G. Sedimenteringsbassänger.*

H. Snabbfilter, 24 st., 1,030 m’2.

I. Behållare för snabbfiltrerat vatten.
K. Propellerpumpar.

L. Förkalkning.

M. Långsamfilter, 10 st., 21,600 m\

N. Luftare.

O. Erterkalkning.

P. Ren vattenbehållare.

R. Klorering.

S. Renvattenpumpar 1,400 1/s.

T. Huvudledningar.
