Teknisk Tidskrift

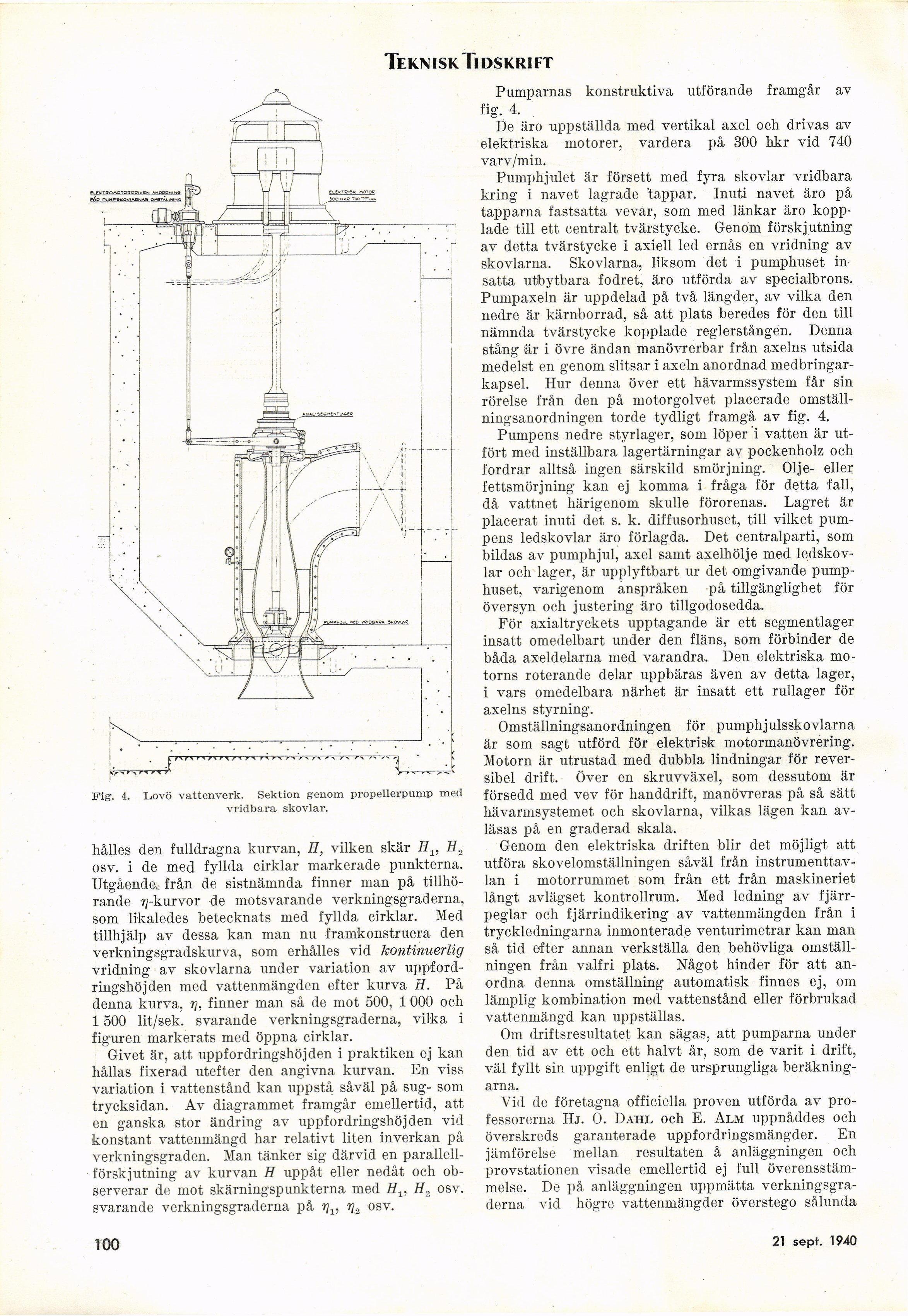

Fig-. 4. Lovö vattenverk. Sektion genom propellerpump med
vridbara skövlar.
hålles den fulldragna kurvan, H, vilken skär 77,, H2
osv. i de med fyllda cirklar markerade punkterna.
Utgående, från de sistnämnda finner man på
tillhörande 77-kurvor de motsvarande verkningsgraderna,
som likaledes betecknats med fyllda cirklar. Med
tillhjälp av dessa kan man nu framkonstruera den
verkningsgradskurva, som erhålles vid kontinuerlig
vridning av skovlarna under variation av
uppford-ringshöjden med vattenmängden efter kurva H. På
denna kurva, rj, finner man så de mot 500, 1OOO och
1500 lit/sek. svarande verkningsgraderna, vilka i
figuren markerats med öppna cirklar.
Givet är, att uppfordringshöjden i praktiken ej kan
hållas fixerad utefter den angivna kurvan. En viss
variation i vattenstånd kan uppstå såväl på sug- som
trycksidan. Av diagrammet framgår emellertid, att
en ganska stor ändring av uppfordringshöjden vid
konstant vattenmängd har relativt liten inverkan på
verkningsgraden. Man tänker sig därvid en
parallellförskjutning av kurvan H uppåt eller nedåt och
observerar de mot skärningspunkterna med Hv IL, osv.
svarande verkningsgraderna på rjv r\2 osv.
Pumparnas konstruktiva utförande framgår av
fig. 4.
De äro uppställda med vertikal axel och drivas av
elektriska motorer, vardera på 300 hkr vid 740
varv/min.
Pumphjulet är försett med fyra skövlar vridbara
kring i navet lagrade ’tappar. Inuti navet äro på
tapparna fastsatta vevar, som med länkar äro
kopplade till ett centralt tvärstycke. Genom förskjutning
av detta tvärstycke i axiell led ernås en vridning av
skovlarna. Skovlarna, liksom det i pumphuset
insatta utbytbara fodret, äro utförda av specialbrons.
Pumpaxeln är uppdelad på två längder, av vilka den
nedre är kärnborrad, så att plats beredes för den till
nämnda tvärstycke kopplade reglerstången. Denna
stång är i övre ändan manövrerbar från axelns utsida
medelst en genom slitsar i axeln anordnad
medbringar-kapsel. Hur denna över ett hävarmssystem får sin
rörelse från den på motorgolvet placerade
omställningsanordningen torde tydligt framgå av fig. 4.
Pumpens nedre styrlager, som löper i vatten är
utfört med inställbara lagertärningar av pockenholz och
fordrar alltså ingen särskild smörjning. Olje- eller
fettsmörjning kan ej komma i fråga för detta fall,
då vattnet härigenom skulle förorenas. Lagret är
placerat inuti det s. k. diffusörhuset, till vilket
pumpens ledskovlar äro förlagda. Det centralparti, som
bildas av pumphjul, axel samt axelhölje med
ledskovlar och lager, är upplyftbart ur det omgivande
pumphuset, varigenom anspråken på tillgänglighet för
översyn och justering äro tillgodosedda.
För axialtryckets upptagande är ett segmentlager
insatt omedelbart under den fläns, som förbinder de
båda axeldelarna med varandra. Den elektriska
motorns roterande delar uppbäras även av detta lager,
i vars omedelbara närhet är insatt ett rullager för
axelns styrning.
Omställningsanordningen för pumphjulsskovlarna
är som sagt utförd för elektrisk motormanövrering.
Motorn är utrustad med dubbla lindningar för
reversibel drift. Över en skruvväxel, som dessutom är
försedd med vev för handdrift, manövreras på så sätt
hävarmsystemet och skovlarna, vilkas lägen kan
avläsas på en graderad skala.
Genom den elektriska driften blir det möjligt att
utföra skovelomställningen såväl från
instrumenttavlan i motorrummet som från ett från maskineriet
långt avlägset kontrollrum. Med ledning av
fjärr-peglar och fj ärrindikering av vattenmängden från i
tryckledningarna inmonterade venturimetrar kan man
så tid efter annan verkställa den behövliga
omställningen från valfri plats. Något hinder för att
anordna denna omställning automatisk finnes ej, om
lämplig kombination med vattenstånd eller förbrukad
vattenmängd kan uppställas.
Om driftsresultatet kan sägas, att pumparna under
den tid av ett och ett halvt år, som de varit i drift,
väl fyllt sin uppgift enligt de ursprungliga
beräkningarna.
Vid de företagna officiella proven utförda av
professorerna Hj. O. Dahl och E. Alm uppnåddes och
överskreds garanterade uppfordringsmängder. En
jämförelse mellan resultaten å anläggningen och
provstationen visade emellertid ej full
överensstämmelse. De på anläggningen uppmätta
verkningsgraderna vid högre vattenmängder överstego sålunda
100
21 sept. 1940
