Bergsv etenskap
270 360

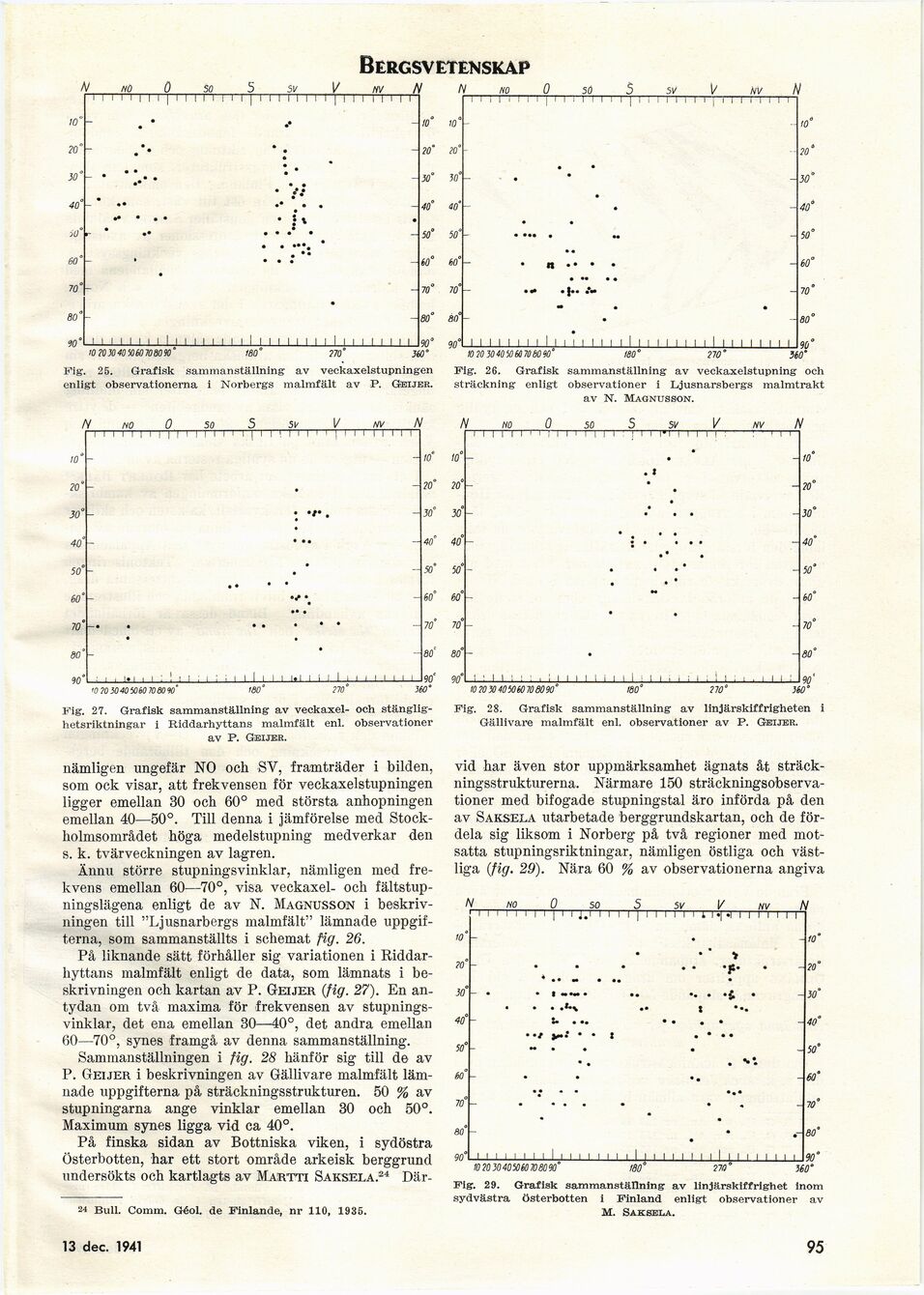

Fig. 25. Grafisk sammanställning av veckaxelstupningen
enligt observationerna i Norbergs malmfält av P. Geijer.
10 2030405060700090 160° 270° 3i0°
Fig. 26. Grafisk sammanställning av veckaxelstupning och
sträckning enligt observationer i Ljusnarsbergs malmtrakt
av N. Magnusson.
<0 20 3040 5060 70 BO 90"
Fig. 27. Grafisk sammanställning av veckaxel- och
stänglig-hetsriktningar i Riddarhyttan malmfält enl. observationer
av P. Geijer.
nämligen ungefär NO och SY, framträder i bilden,
som ock visar, att frekvensen för veckaxelstupningen
ligger emellan 30 och 60° med största anhopningen
emellan 40—50°. Till denna i jämförelse med
Stockholmsområdet höga medelstupning medverkar den
s. k. tvärveckningen av lagren.
Ännu större stupningsvinklar, nämligen med
frekvens emellan 60—70°, visa veckaxel- och
fältstup-ningslägena enligt de av N. Magnusson i
beskrivningen till "Ljusnarbergs malmfält" lämnade
uppgifterna, som sammanställts i schemat fig. 26.
På liknande sätt förhåller sig variationen i
Riddarhyttans malmfält enligt de data, som lämnats i
beskrivningen och kartan av P. Geijer (fig. 27). En
antydan om två maxima för frekvensen av
stupningsvinklar, det ena emellan 30—40°, det andra emellan
60—70°, synes framgå av denna sammanställning.
Sammanställningen i fig. 28 hänför sig till de av
P. Geijer i beskrivningen av Gällivare malmfält
lämnade uppgifterna på sträckningsstrukturen. 50 % av
stupningarna ånge vinklar emellan 30 och 50°.
Maximum synes ligga vid ca 40°.
På finska sidan av Bottniska viken, i sydöstra
Österbotten, har ett stort område arkeisk berggrund
undersökts och kartlagts av Martti Saksela.24 Där-
Fig. 28. Grafisk sammanställning av linjärskiffrigheten 1
Gällivare malmfält enl. observationer av P. Geijer.
vid har även stor uppmärksamhet ägnats åt
sträckningsstrukturerna, Närmare 150
sträckningsobservationer med bifogade stupningstal äro införda på den
av Saksela utarbetade berggrundskartan, och de
fördela sig liksom i Norberg på två regioner med
motsatta stupningsriktningar, nämligen östliga och
västliga (fig. 29). Nära 60 % av observationerna angiva
24 Bull. Comm. Géol. de Finlande, nr 110, 1935.
Fig. 29. Grafisk sammanställning av linjärskiffrighet inom
sydvästra Österbotten i Finland enligt observationer av
m. Saksela.
