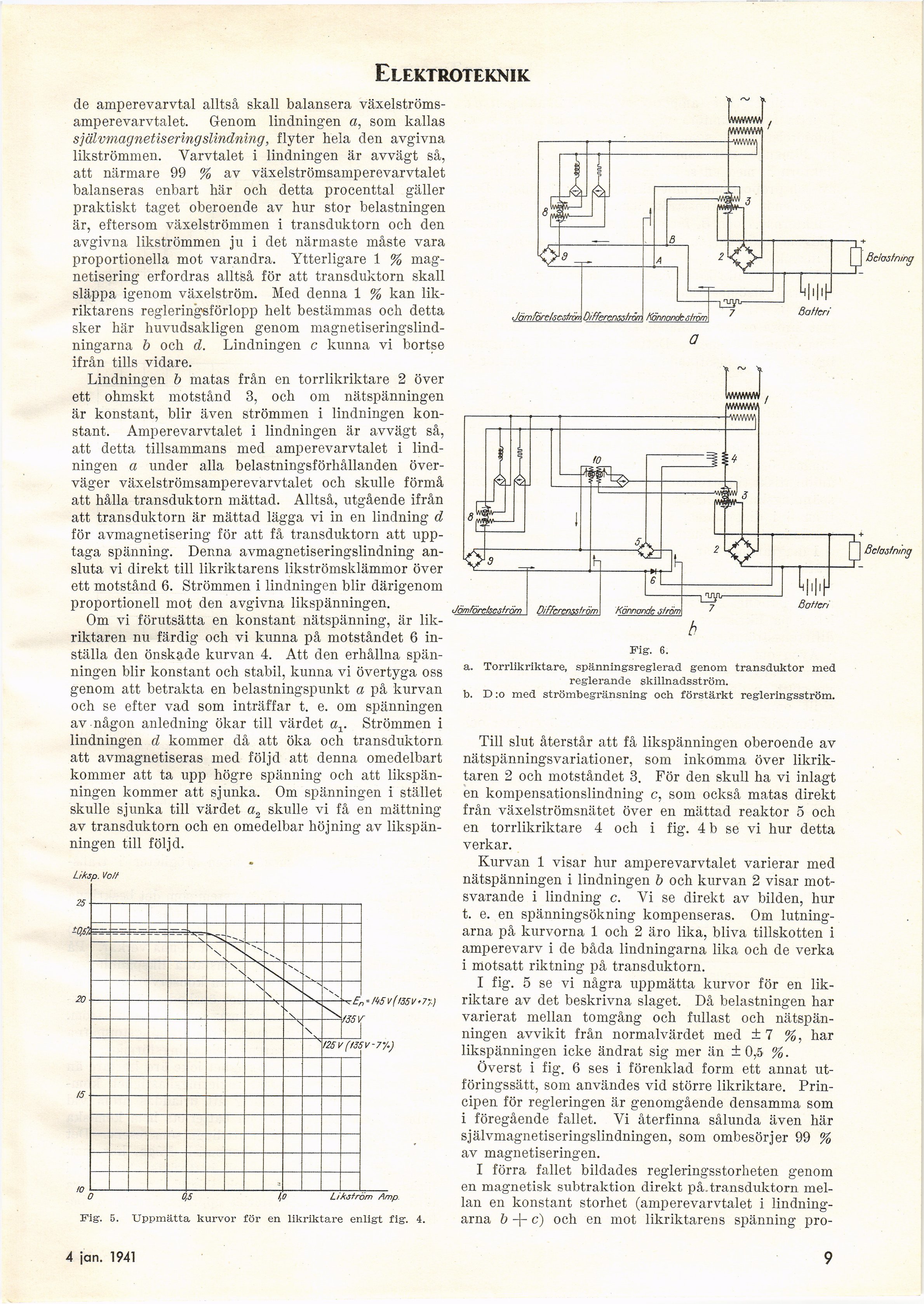

Elektroteknik

de amperevarvtal alltså skall balansera
växelströms-amperevarvtalet. Genom lindningen a, som kallas
siälvmagnetiseringslindning, flyter hela den avgivna
likströmmen. Varvtalet i lindningen är avvägt så,
att närmare 99 % av växelströmsamperevarvtalet
balanseras enbart här och detta procenttal gäller
praktiskt taget oberoende av hur stor belastningen
är, eftersom växelströmmen i transduktorn och den
avgivna likströmmen ju i det närmaste måste vara
proportionella mot varandra. Ytterligare 1 %
magnetisering erfordras alltså för att transduktorn skall
släppa igenom växelström. Med denna 1 % kan
likriktarens regleringsförlopp helt bestämmas och detta
sker här huvudsakligen genom
magnetiseringslind-ningarna b och d. Lindningen c kunna vi bortse
ifrån tills vidare.

Lindningen b matas från en torrlikriktare 2 över
ett ohmskt motstånd 3, och om nätspänningen
är konstant, blir även strömmen i lindningen
konstant. Amperevarvtalet i lindningen är avvägt så,
att detta tillsammans med amperevarvtalet i
lindningen a under alla belastningsförhållanden
överväger växelströmsamperevarvtalet och skulle förmå
att hålla transduktorn mättad. Alltså, utgående ifrån
att transduktorn är mättad lägga vi in en lindning d
för avmagnetisering för att få transduktorn att
upptaga spänning. Denna avmagnetiseringslindning
ansluta vi direkt till likriktarens likströmsklämmor över
ett motstånd 6. Strömmen i lindningen blir därigenom
proportionell mot den avgivna likspänningen.

Om vi förutsätta en konstant nätspänning, är
likriktaren nu färdig och vi kunna på motståndet 6
inställa den önskade kurvan 4. Att den erhållna
spänningen blir konstant och stabil, kunna vi övertyga oss
genom att betrakta en belastningspunkt a på kurvan
och se efter vad som inträffar t. e. om spänningen
av någon anledning ökar till värdet Strömmen i
lindningen d kommer då att öka och transduktorn
att avmagnetiseras med följd att denna omedelbart
kommer att ta upp högre spänning och att
likspänningen kommer att sjunka. Om spänningen i stället
skulle sjunka till värdet a2 skulle vi få en mättning
av transduktorn och en omedelbar höjning av
likspänningen till följd.

^E„’I<I5V(I35V<7y.)

a

O 05 1,0 Likjfröm Amp.

Fig1. 5. Uppmätta kurvor för en likriktare enligt fig". 4.

■1’P

Botten

Fig. 6.

a. Torrlikriktare, spänningsreglerad genom transduktor med

reglerande skillnadsström.

b. D :o med strömbegränsning och förstärkt regleringsström.

Till slut återstår att få likspänningen oberoende av
nätspänningsvariationer, som inkomma över
likriktaren 2 och motståndet 3. För den skull ha vi inlagt
en kompensationslindning c, som också matas direkt
från växelströmsnätet över en mättad reaktor 5 och
en torrlikriktare 4 och i fig. 4 b se vi hur detta
verkar.

Kurvan 1 visar hur amperevarvtalet varierar med
nätspänningen i lindningen b och kurvan 2 visar
motsvarande i lindning c. Vi se direkt av bilden, hur
t. e. en spänningsökning kompenseras. Om
lutningarna på kurvorna 1 och 2 äro lika, bliva tillskotten i
amperevarv i de båda lindningarna lika och de verka
i motsatt riktning på transduktorn.

I fig. 5 se vi några uppmätta kurvor för en
likriktare av det beskrivna slaget. Då belastningen har
varierat mellan tomgång och fullast och
nätspänningen avvikit från normalvärdet med ±7 %, har
likspänningen icke ändrat sig mer än ±0,5 %.

Överst i fig. 6 ses i förenklad form ett annat
ut-föringssätt, som användes vid större likriktare.
Principen för regleringen är genomgående densamma som
i föregående fallet. Vi återfinna sålunda även här
självmagnetiseringslindningen, som ombesörjer 99 %
av magnetiseringen.

I förra fallet bildades regleringsstorheten genom
en magnetisk subtraktion direkt på. transduktorn
mellan en konstant storhet (amperevarvtalet i
lindningarna b c) och en mot likriktarens spänning pro-

4 jan. 1941

9
