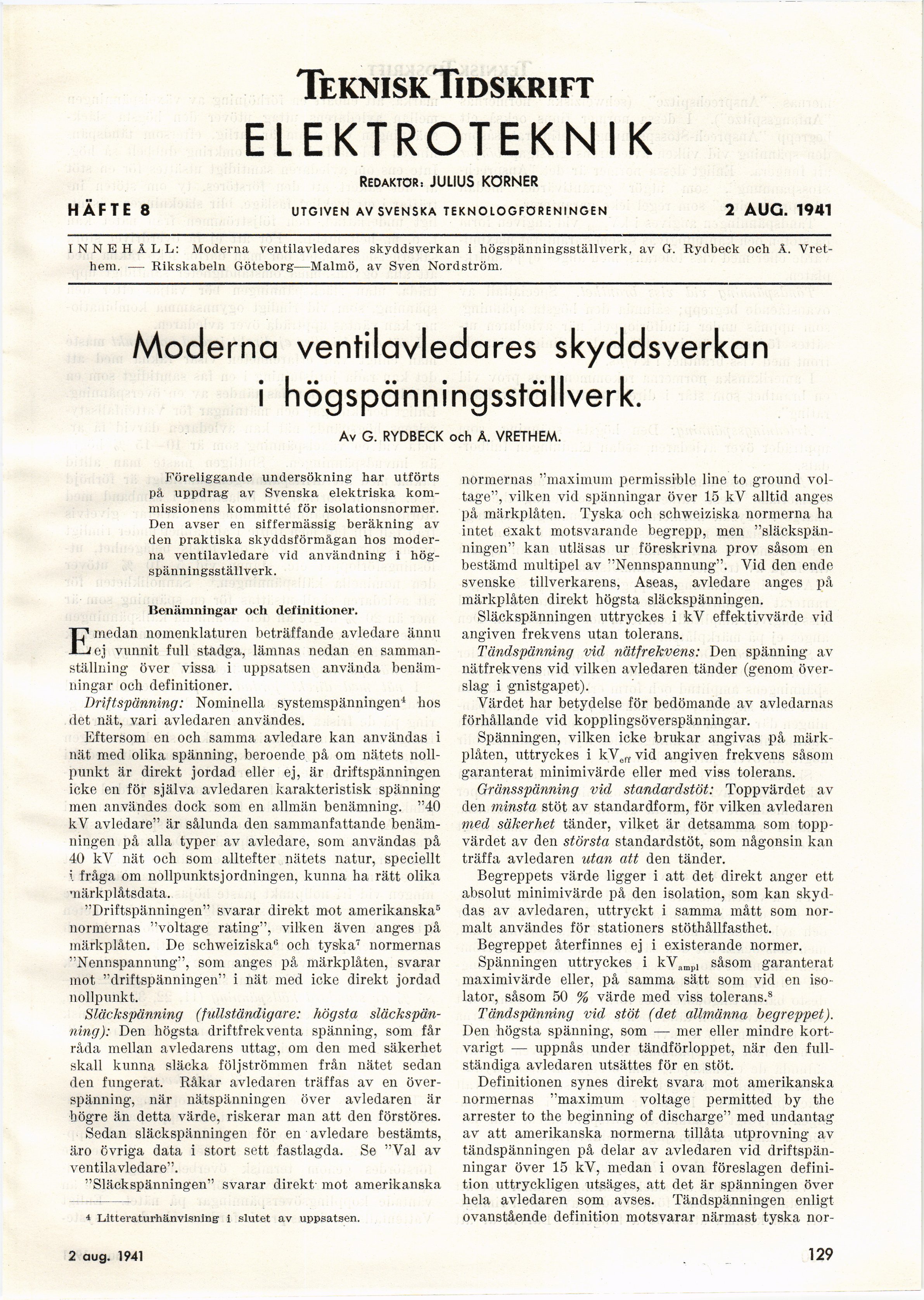

TekniskTidskrift
ELEKTROTEKNIK
REDAKTÖR: JULIUS KÖRNER
HÄFTE 8 UTGIVEN AV SVENSKA TEKNOLOGFÖRENINGEN 2 AUG. 1941
INNEHÅLL: Moderna ventilavledares skyddsverkan i högspänningsställverk, av G. Rydbeck och Å.
Vret-hem. — Rikskabeln Göteborg—Malmö, av Sven Nordström.
Moderno ventilavledares skyddsverkan
i högspänningsställverk.
Av G. RYDBECK och Å. VRETHEM.
Föreliggande undersökning har utförts
på uppdrag av Svenska elektriska
kommissionens kommitté för isolationsnormer.
Den avser en siffermässig beräkning av
den praktiska skyddsförmågan hos
moderna ventilavledare vid användning i
högspänningsställverk.
Benämningar och definitioner.
Emedan nomenklaturen beträffande avledare ännu
ej vunnit full stadga, lämnas nedan en
sammanställning över vissa i uppsatsen använda
benämningar och definitioner.
Driftspänning: Nominella systemspänningen4 hos
det nät, vari avledaren användes.
Eftersom en och samma avledare kan användas i
nät med olika spänning, beroende på om nätets
nollpunkt är direkt jordad eller ej, är driftspänningen
icke en för själva avledaren karakteristisk spänning
men användes dock som en allmän benämning. "40
kV avledare" är sålunda den sammanfattande
benämningen på alla typer av avledare, som användas på
40 kV nät och som alltefter nätets natur, speciellt
\ fråga om nollpunktsj ordningen, kunna ha rätt olika
märkplåtsdata.
"Driftspänningen" svarar direkt mot amerikanska5
normernas "voltage rating", vilken även anges på
märkplåten. De schweiziska0 och tyska7 normernas
"Nennspannung", som anges på märkplåten, svarar
mot "driftspänningen" i nät med icke direkt jordad
nollpunkt.
Släckspänning (fullständigare: högsta
släckspän-ning): Den högsta driftfrekventa spänning, som får
råda mellan avledarens uttag, om den med säkerhet
skall kunna släcka följströmmen från nätet sedan
den fungerat. Råkar avledaren träffas av en
överspänning, när nätspänningen över avledaren är
högre än detta värde, riskerar man att den förstöres.
Sedan släckspänningen för en avledare bestämts,
äro övriga data i stort sett fastlagda. Se "Val av
ventilavledare".
"Släckspänningen" svarar direkt- mot amerikanska
i Litteraturhänvisning i slutet av uppsatsen.
normernas "maximum permissible line to ground
voltage", vilken vid spänningar över 15 kV alltid anges
på märkplåten. Tyska och schweiziska normerna ha
intet exakt motsvarande begrepp, men
"släckspänningen" kan utläsas ur föreskrivna prov såsom en
bestämd multipel av "Nennspannung". Vid den ende
svenske tillverkarens, Aseas, avledare anges på
märkplåten direkt högsta släckspänningen.
Släckspänningen uttryckes i kV effektivvärde vid
angiven frekvens utan tolerans.
Tändspänning vid nätfrekvens: Den spänning av
nätfrekvens vid vilken avledaren tänder (genom
överslag i gnistgap et).
Värdet har betydelse för bedömande av avledarnas
förhållande vid kopplingsöverspänningar.
Spänningen, vilken icke brukar angivas på
märkplåten, uttryckes i kVef( vid angiven frekvens såsom
garanterat minimivärde eller med viss tolerans.
Gränsspänning vid standardstöt: Toppvärdet av
den minsta stöt av standardform, för vilken avledaren
med säkerhet tänder, vilket är detsamma som
toppvärdet av den största standardstöt, som någonsin kan
träffa avledaren utan att den tänder.
Begreppets värde ligger i att det direkt anger ett
absolut minimivärde på den isolation, som kan
skyddas av avledaren, uttryckt i samma mått som
normalt användes för stationers stöthållfasthet.
Begreppet återfinnes ej i existerande normer.
Spänningen uttryckes i kVami)1 såsom garanterat
maximivärde eller, på samma sätt som vid en
isolator, såsom 50 % värde med viss tolerans.8
Tändspänning vid stöt (det allmänna begreppet).
Den högsta spänning, som — mer eller mindre
kortvarigt — uppnås under tändförloppet, när den
fullständiga avledaren utsättes för en stöt.
Definitionen synes direkt svara mot amerikanska
normernas "maximum voltage permitted by the
arrester to the beginning of discharge" med undantag
av att amerikanska normerna tillåta utprovning av
tändspänningen på delar av avledaren vid
driftspänningar över 15 kV, medan i ovan föreslagen
definition uttryckligen utsäges, att det är spänningen över
hela avledaren som avses. Tändspänningen enligt
ovanstående definition motsvarar närmast tyska nor-
6 sept. 1941
129
