Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

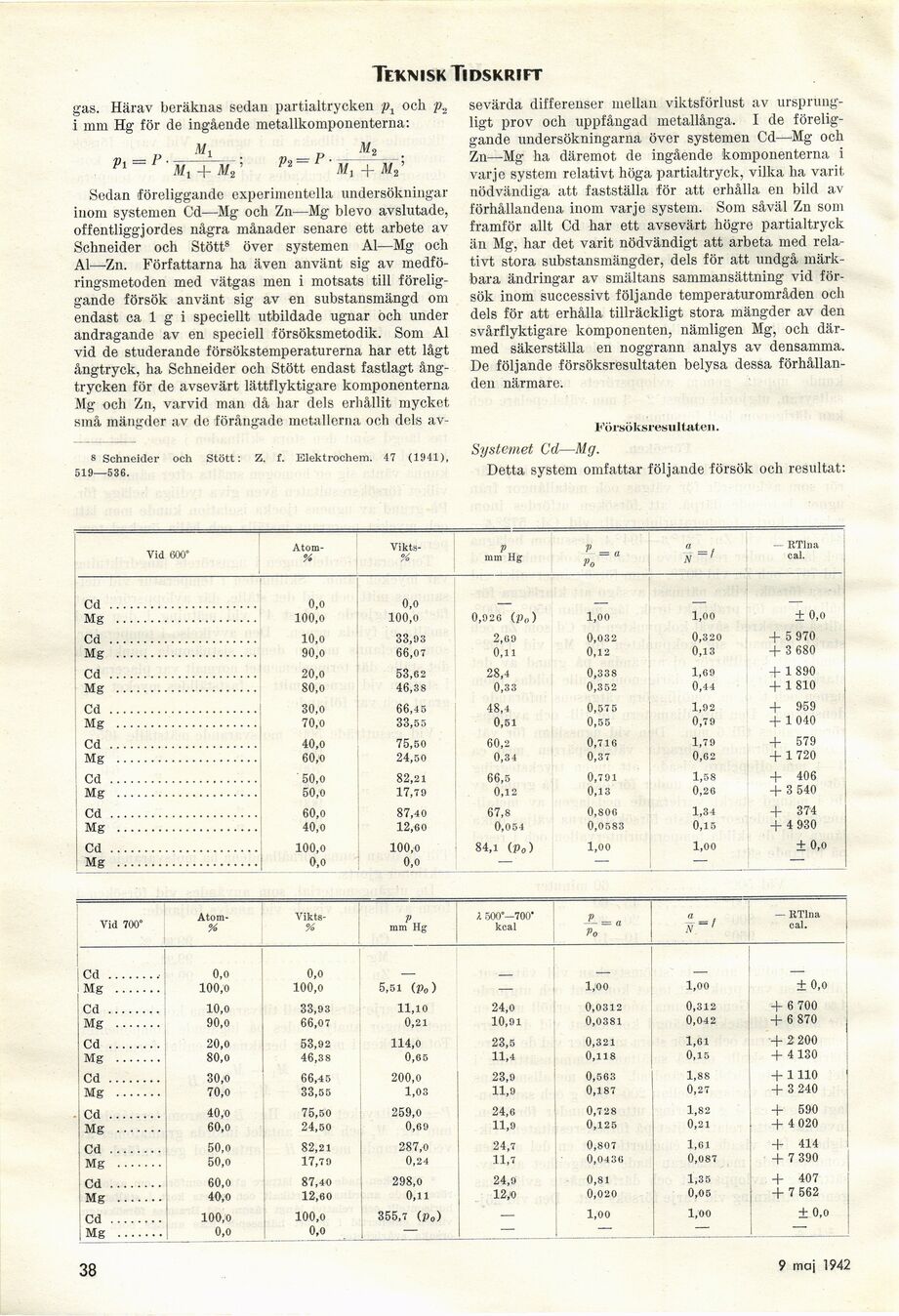

Teknisk Tidskrift
gas. Härav beräknas sedan partialtrycken p1 och p.,
i mm Hg för de ingående metallkomponenterna:
Pi = P ■
M1
P2=P-
m9
M,
Sedan föreliggande experimentella undersökningar
inom systemen Cd—Mg och Zn—Mg blevo avslutade,
offentliggjordes några månader senare ett arbete av
Schneider och Stött8 över systemen Al—Mg och
Al—Zn. Författarna ha även använt sig av
medfö-ringsmetoden med vätgas men i motsats till
föreliggande försök använt sig av ön substansmängd om
endast ca 1 g i speciellt utbildade ugnar och under
andragande av en speciell försöksmetodik. Som Al
vid de studerande försökstemperaturerna har ett lågt
ångtryck, ha Schneider och Stött endast fastlagt
ångtrycken för de avsevärt lättflyktigare komponenterna
Mg och Zn, varvid man då har dels erhållit mycket
små mängder av de förångade metallerna ocli dels av-
8 Schneider och Stött: Z. f. Elektrochem. 47 (1941),
519—536.
sevärda differenser mellan viktsförlust av
ursprungligt prov och uppfångad metallånga. I de
föreliggande undersökningarna över systemen Cd—Mg och
Zn—Mg ha däremot de ingående komponenterna i
varje system relativt höga partialtryck, vilka ha varit
nödvändiga att fastställa för att erhålla en bild av
förhållandena inom varje system. Som såväl Zn som
framför allt Cd har ett avsevärt högre partialtryck
än Mg, har det varit nödvändigt att arbeta med
relativt stora substansmängder, dels för att undgå
märkbara ändringar av smältans sammansättning vid
försök inom successivt följande temperaturområden och
dels för att erhålla tillräckligt stora mängder av den
svårflyktigare komponenten, nämligen Mg, och
därmed säkerställa en noggrann analys av densamma.
De följande försöksresultaten belysa dessa
förhållanden närmare.
Försöksresultaten.
Systemet Cd—Mg.
Detta system omfattar följande försök och resultat:
Vid 600° Atom- % Vikts- % V mm Hg v = a Po N — RTlna cal.
Cd ...................... 0,0 0,o
Mg ..................... 100,o 100,o 0,926 (Vo) 1,00 1,00 ± 0,o
Cd ...................... 10,0 33,93 2,69 0,032 0,320 + 5 970
Mg ..................... 90,0 66,07 0,11 0,12 0,13 + 3 680
Cd ...................... 20,0 53,62 28,4 0,338 1,69 + 1 890
Mg ..................... 80,o 46,38 0,33 0,352 0,44 + 1 810
Cd ...................... 30,o 66,45 48,4 0,575 1,92 + 959
Mg ..................... 70,o 33,55 0,51 0,55 0,79 + 1 040
Cd ...................... 40,o 75,50 60,2 0,716 1,79 + 579
Mg ..................... 60,o 24,50 0,34 0,37 0,62 + 1 720
Cd ...................... 50,o 82,21 66,5 0,791 1,58 + 406
Mg ..................... 50,0 17,79 0,12 0,13 0,26 + 3 540
Cd ...................... 60,o 87,40 67,8 0,806 1,34 + 374
Mg ..................... 40,0 12,60 0,054 0,0583 0,15 + 4 930
Cd ...................... 100,o 100,o 84,1 (Vo) 1,00 1,00 + 0,o
Mg ..................... 0,o 0,o — — — —
Vid 700° Atom- Vikts- v 500°—700’ V — RTlna
% % mm Hg kcal — —a Vo lf-’ cal.
Cd ........ 0,0 O,0
Mg ....... 100,0 100,o 5,51 (Po) — 1,00 1,00 ± 0,0
Cd ........ 10,0 33,93 11,10 24,0 0,0312 0,312 + 6 700
Mg ....... 90,o 66,07 0,21 10,91 0,0381 0,042 + 6 870 j
Cd ........ 20,0 53,92 114,0 23,5 0,321 1,61 -+ 2:200
Mg ....... 80,0 46,38 0,65 11,4 0,118 0,15 + 4 130
Cd ........ 30,o 66,45 200,0 23,9 0,563 1,88 + 1110 1
Mg ....... 70,o 33,55 1,03 11,9 0,187 0,27 + 3 240
Cd ........ 40,0 75,50 259,0 24,6 0,728 1,82 + 590
Mg ....... 60,0 24,50 0,69 11,9 0,125 0,21 + 4 020
Cd ........ 50,o 82,21 287,0 24,7 0,807 1,61 + 414
Mg ....... 50,o 17,7 9 0,24 11,7 0,0436 0,087 + 7 390
Cd ........ 60,0 87,40 298,0 24,9 0,81 1,35 + 407
Mg ....... 40,o 12,60 0,11 12,0 0,020 0,05 + 7 562
Cd ........ 100,0 100,o 355,7 (Po) — 1,00 1,00 ± 0,o
Mg ....... 0,0 0,0 — — - — —
38
9 maj 1942
<< prev. page << föreg. sida << >> nästa sida >> next page >>
