Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Teknisk Tidskrift

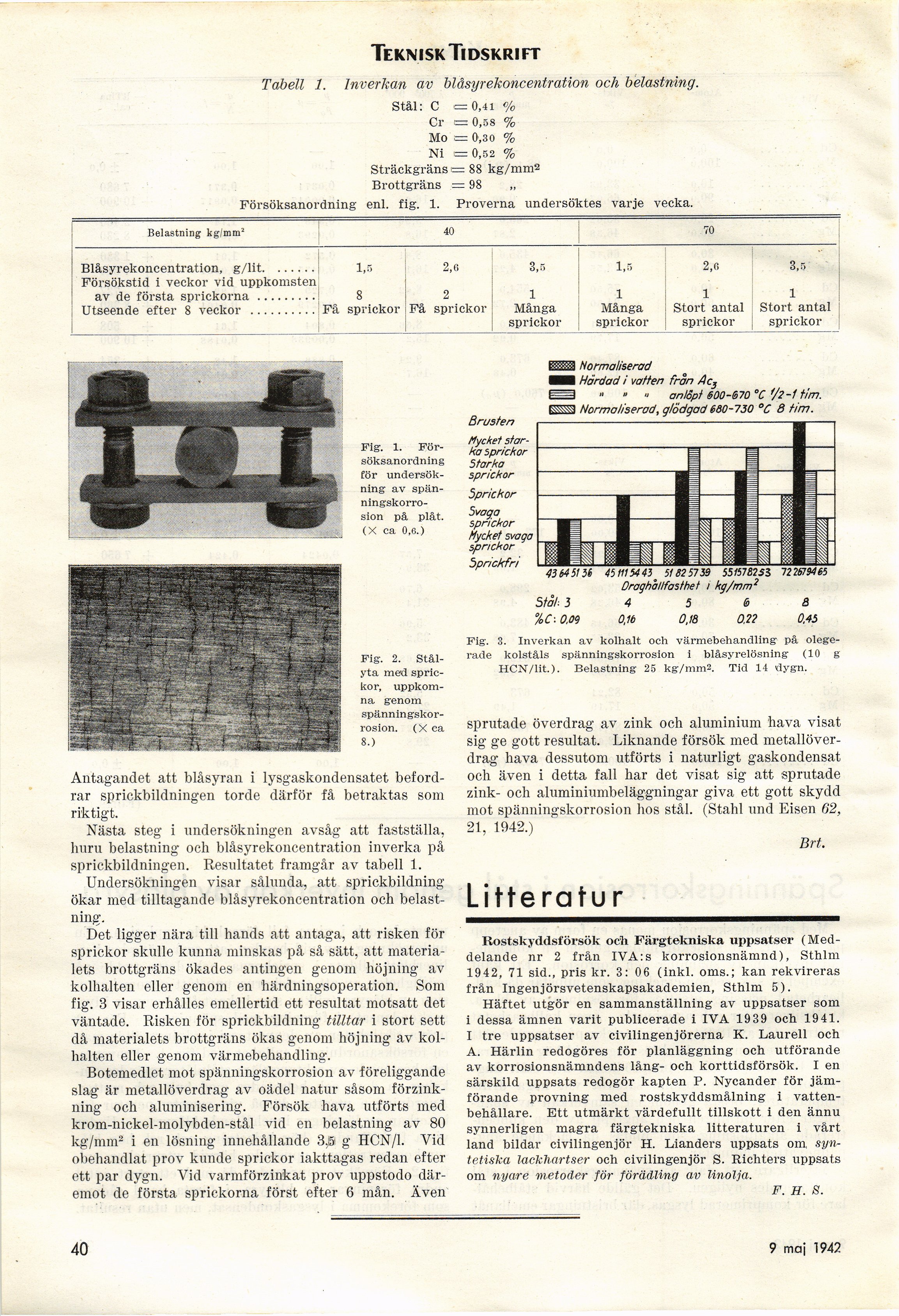

Tabell 1. Inverkan av blåsyrekoncentration och belastning.
Stål: C c=0,4i %
Cr <— 0,58 %
Mo i= O’,30 %
Ni =0,52 %
Sträckgräns i= 88 kg/mm^
Brottgräns = 98
Försöksanordning enl. fig. 1. Proverna undersöktes varje vecka.
Belastning kg/mm2 40 70
Blåsyrekoncentration, g/lit....... 1,5 2,8 3,5 1,5 2,0 3,5
Försökstid i veckor vid uppkomsten av de första sprickorna......... 8 2 1 1 1 1
Utseende efter 8 veckor .......... Få sprickor Få sprickor Många sprickor Många sprickor Stort antal sprickor Stort antal sprickor
Fig. 1.
Försöksanordning
för
undersökning av
spänningskorrosion på plåt.
(X ca 0,6.)
Rostskyddsförsök och Fäi’gtekniska uppsatser
(Meddelande nr 2 från IVA:s korrosionsnämnd), Sthlm
1942, 71 sid., pris kr. 3: 06 (inkl. oms.; kan rekvireras
från Ingenjörsvetenskapsakademien, Sthlm 5).
Häftet utgör en sammanställning av uppsatser som
i dessa ämnen varit publicerade i IVA 1939 och 1941.
I tre uppsatser av civilingenjörerna K. Laurell och
A. Härlin redogöres för planläggning och utförande
av korrosionsnämndens lång- och korttidsförsök. I en
särskild uppsats redogör kapten P. Nycander för
jämförande provning med rostskyddsmålning i
vattenbehållare. Ett utmärkt värdefullt tillskott i den ännu
synnerligen magra färgtekniska litteraturen i vårt
land bildar civilingenjör H. Lianders uppsats om,
syntetiska lackhartser och civilingenjör S. Richters uppsats
om nyare metoder för förädling av linolja.
F. H. S.
Fig. 2.
Stålyta med
sprickor, uppkomna genom [-spänningskorrosion.-]
{+spänningskor-
rosion.+} (X ca
8.)
Antagandet att blåsyran i lysgaskondensatet
befordrar sprickbildningen torde därför få betraktas som
riktigt.
Nästa steg i undersökningen avsåg att fastställa,
huru belastning och blåsyrekoncentration inverka på
sprickbildningen. Resultatet framgår av tabell 1.
Undersökningen visar sålunda, att sprickbildning’
ökar med tilltagande blåsyrekoncentration och
belastning.
Det ligger nära till hands att antaga, att risken för
sprickor skulle kunna minskas på så sätt, att
materialets brottgräns ökades antingen genom höjning av
kolhalten eller genom en härdningsoperation. Som
fig. 3 visar erhålles emellertid ett resultat motsatt det
väntade. Risken för sprickbildning tilltar i stort sett
då materialets brottgräns ökas genom höjning av
kolhalten eller genom värmebehandling.
Botemedlet mot spänningskorrosion av föreliggande
slag är metallöverdrag av oädel natur såsom
förzinkning och aluminisering. Försök hava utförts med
krom-nickel-molybden-stål vid en belastning av 80
kg/mm2 i en lösning innehållande 3.6 g HCN/1. Vid
obehandlat prov kunde sprickor iakttagas redan efter
ett par dygn. Vid varmförzinkat prov uppstodo
däremot de första sprickorna först efter 6 mån. Även
sprutade överdrag av zink och aluminium hava visat
sig ge gott resultat. Liknande försök med
metallöverdrag hava dessutom utförts i naturligt gaskondensat
och även i detta fall har det visat sig att sprutade
zink- och aluminiumbeläggningar giva ett gott skydd
mot spänningskorrosion hos stål. (Ståhl und Eisen 62,
21, 1942.)
Brt.
Litteratur
Fig. 3. Inverkan av kolhalt och värmebehandling på
olege-rade kolståls spänningskorrosion i blåsyrelösning (10 g
HCN/lit.). Belastning 25 kg/mm2. Tid 14 dygn.
Brusten
VZZ® Normaliserad
■■■ Härdad i vatten från Ac}
1=3 " » » antåpt 600-670 °C’/2-1 tim.
K^sa Normaliserad, glödgad 680-730 "C 8 tim.
Mycket
starka Sprickor
Starka
sprickor
Sprickor
Svaga
sprickor
Mycket svaga
sprickor
Sprickfri
Stal. 5
%C-. 0.09
Dragho/ifasthet i kg/mm2
4 5 6 8
0,16 0,18 0.2? 0.45
40
9 maj 1942
<< prev. page << föreg. sida << >> nästa sida >> next page >>
