Teknisk. Tidskrift

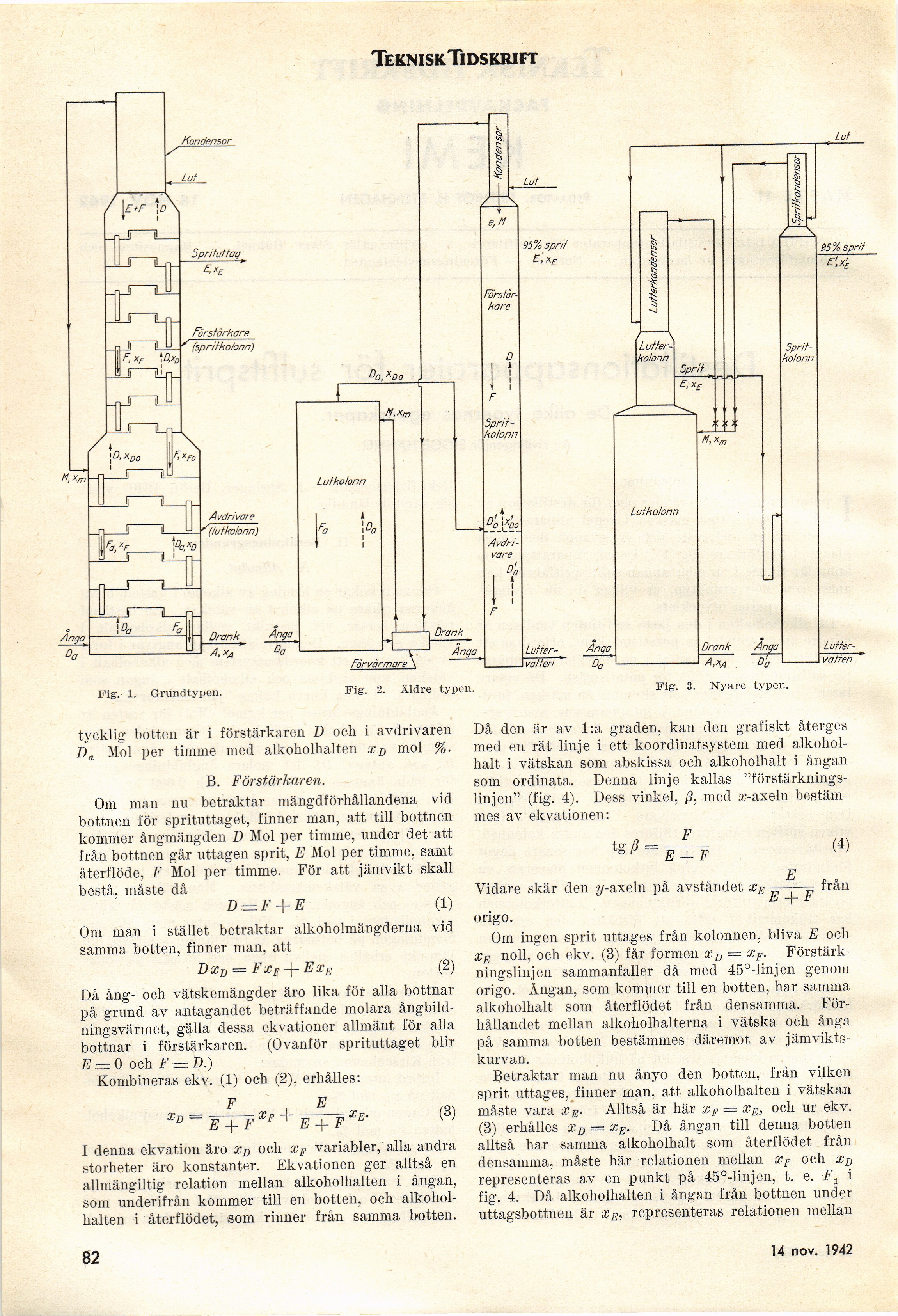

Fig-. 1. Grundtypen. Fig. 2. Äldre typen. Fig. 3. Nyare typen.
tycklig’ botten är i förstärkaren D och i avdrivaren
Da Mol per timme med alkoholhalten xD mol %.
B. Förstärkaren.
Om man nu betraktar mängdförhållandena vid
bottnen för sprituttaget, finner man, att till bottnen
kommer ångmängden D Mol per timme, under det att
från bottnen går uttagen sprit, E Mol per timme, samt
återflöde, F Mol per timme. För att jämvikt skall
bestå, måste då
D = F + E (1)
Om man i stället betraktar alkoholmängderna vid
samma botten, finner man, att
Dxd= FXf^-EXe (2)
Då ång- och vätskemängder äro lika för alla bottnar
på grund av antagandet beträffande molara
ångbildningsvärmet, gälla dessa ekvationer allmänt för alla
bottnar i förstärkaren. (Ovanför sprituttaget blir
E .= 0 och F = D.)
Kombineras ekv. (1) och (2), erhålles:
F E
x» **Ë~+FXf + F+F **
Då den är av l:a graden, kan den grafiskt återges
ined en rät linje i ett koordinatsystem med
alkoholhalt i vätskan som abskissa och alkoholhalt i ångan
som ordinata. Denna linje kallas
"förstärkningslinjen" (fig. 4). Dess vinkel, ß, med æ-axeln
bestämmes av ekvationen:
tg/5 =
F
~E + F
(4)
E
(3)
I denna ekvation äro xD och xF variabler, alla andra
storheter äro konstanter. Ekvationen ger alltså en
allmängiltig relation mellan alkoholhalten i ångan,
som underifrån kommer till en botten, och
alkoholhalten i återflödet, som rinner från samma botten.
Vidare skär den 2/-axeln på avståndet xE - — från
J E -f- F
origo.
Om ingen sprit uttages från kolonnen, bliva E och
xE noll, och ekv. (3) får formen xD = xF.
Förstärkningslinjen sammanfaller då med 45°-linjen genom
origo. Ångan, som kominer till en botten, har samma
alkoholhalt som återflödet från densamma.
Förhållandet mellan alkoholhalterna i vätska och ånga
på samma botten bestämmes däremot av
jämviktskurvan.
Betraktar man nu ånyo den botten, från vilken
sprit uttages, finner man, att alkoholhalten i vätskan
måste vara x E. Alltså är här xF = xE, och ur ekv.
(3) erhålles xD = xE. Då ångan till denna botten
alltså har samma alkoholhalt som återflödet från
densamma, måste här relationen mellan xF och xD
representeras av en punkt på 45p-linjen, t. e. F1 i
fig. 4. Då alkoholhalten i ångan från bottnen under
uttagsbottnen är xE, representeras relationen mellan
82
14 mars 1942
