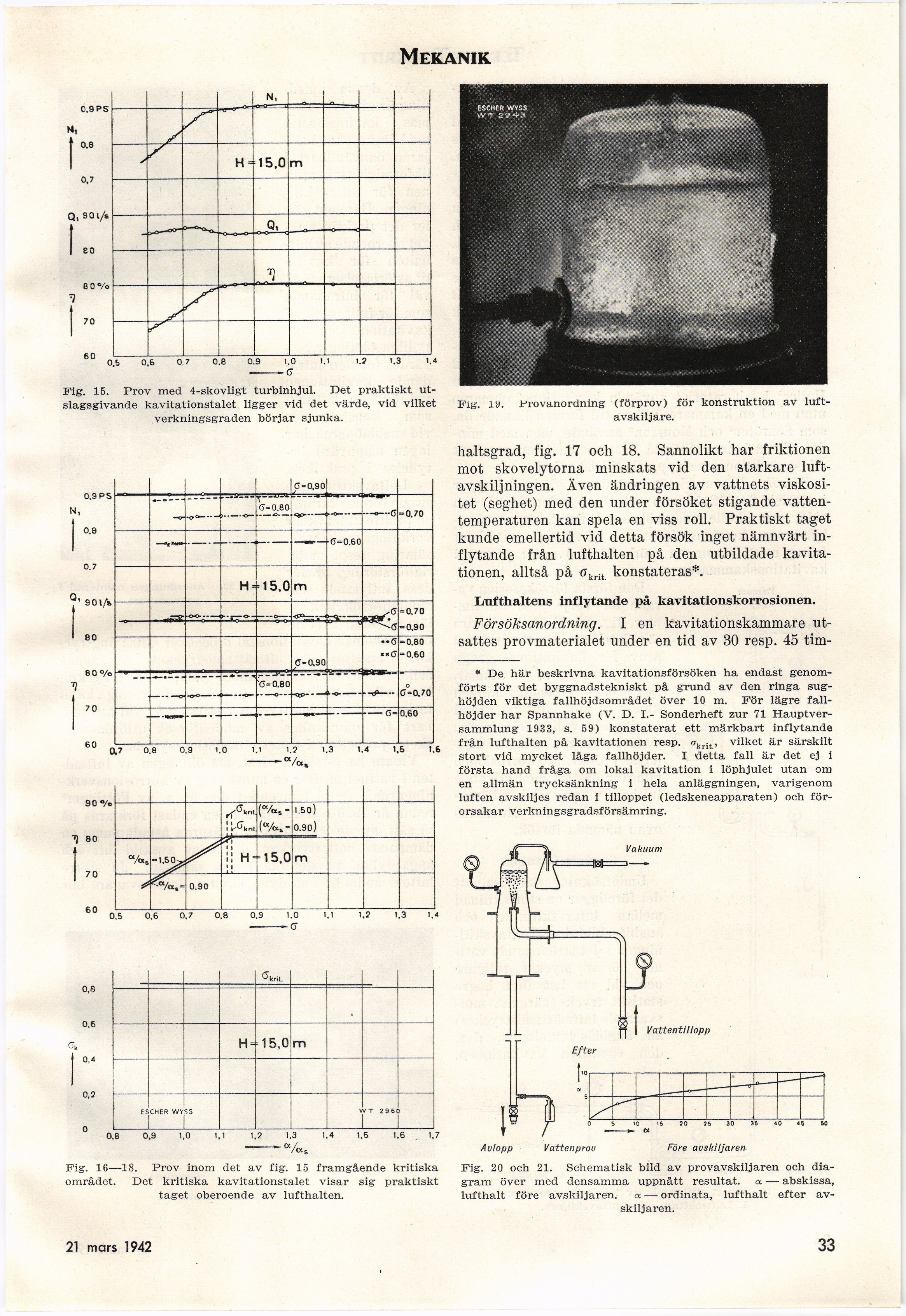

Mekanik
I
Fig. lit. Provanordning (förprov) för konstruktion av
luft-avskiljare.
haltsgrad, fig. 17 och 18. Sannolikt har friktionen
mot skovelytorna minskats vid den starkare
luft-avskiljningen. Även ändringen av vattnets
viskositet (seghet) med den under försöket stigande
vattentemperaturen kan spela en viss roll. Praktiskt taget
kunde emellertid vid detta försök inget nämnvärt
inflytande från lufthalten på den utbildade
kavitationen, alltså på (jtrit konstateras*.
liiifthaltens inflytande på kavitationskorrosionen.
Försöksanordning. I en kavitationskammare
utsättes provmaterialet under en tid av 30 resp. 45 tim-
* De här beskrivna kavitationsförsöken ha endast
genomförts för det byggnadstekniskt på grund av den ringa
sughöjden viktiga fallhöjdsområdet över 10 m. För lägre
fallhöjder har Spannhake (V. D. I.- Sonderheft zur 71
Hauptver-sammlung 1933, s. 59) konstaterat ett märkbart inflytande
från lufthalten på kavitationen resp. atrit, vilket är särskilt
stort vid mycket låga fallhöjder. I detta fall är det ej i
första hand fråga om lokal kavitation i löphjulet utan om
en allmän trycksänkning i hela anläggningen, varigenom
luften avskiljes redan i tilloppet (ledskeneapparaten) och
förorsakar verkningsgradsförsämring.
Fig. 15. Prov med 4-skovligt turbinhjul. Det praktiskt
utslagsgivande kavitationstalet ligger vid det värde, vid vilket
verkningsgraden börjar sjunka.
8 o "/o
-«/«.
Fig. 16—18. Prov inom det av fig. 15 framgående kritiska
området. Det kritiska kavitationstalet visar sig praktiskt
taget oberoende av lufthalten.
Auiopp Vattenprou Fore ausbiljaren
Fig. 20 och 21. Schematisk bild av provavskiljaren och
diagram över med densamma uppnått resultat, cc ■— abskissa,
lufthalt före avskiljaren. oc — ordinata, lufthalt efter
av-skiljaren.
^ | Vattentillopp
Vakuum
21 mars 1942
33
