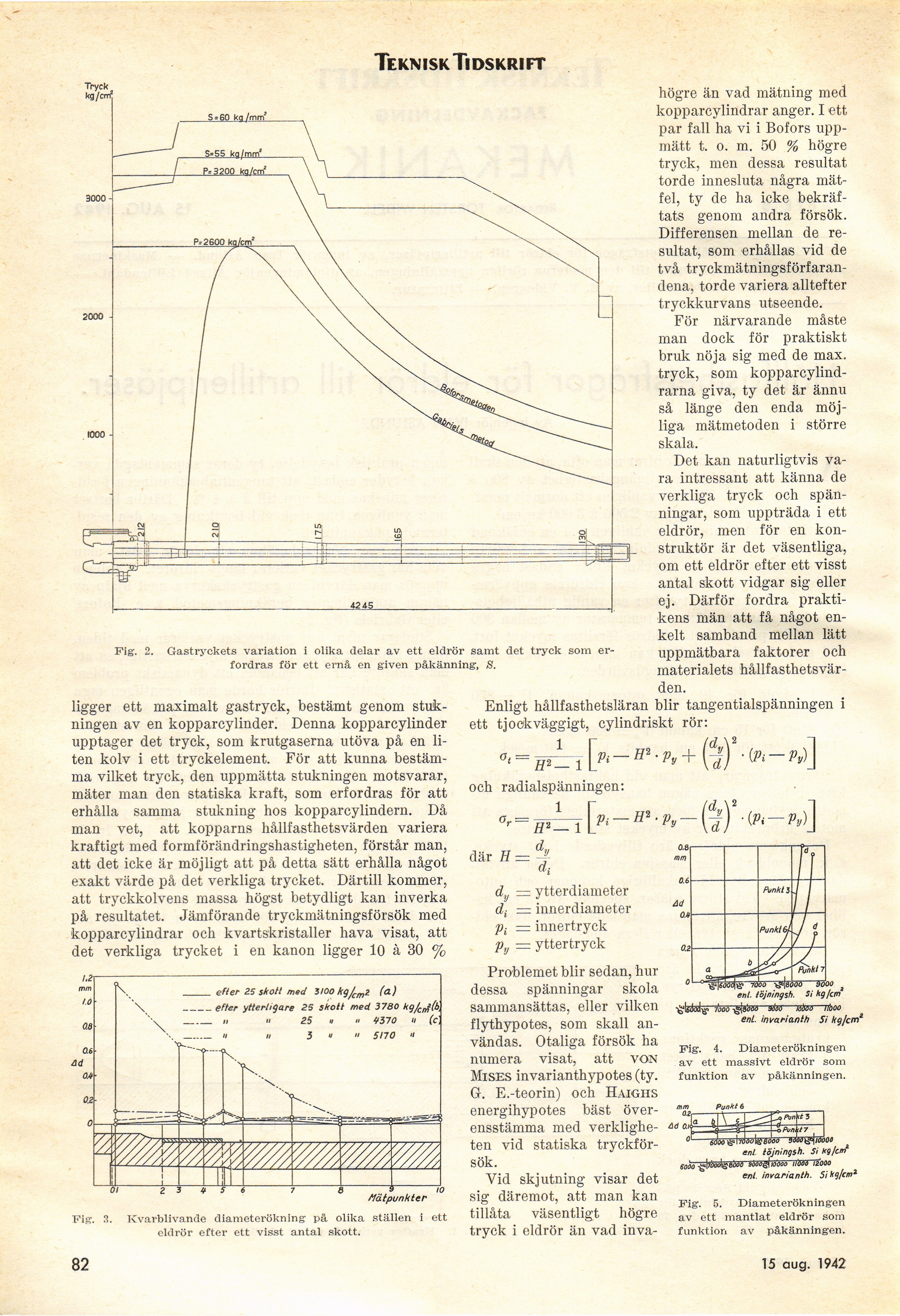

Teknisk Tidskrift
Tryck
kg/crri
8 To
Mätpunkter
Fig. 3. Kvarblivande diameterökning på olika ställen i ett
eldrör efter ett visst antal skott.
Fig’. 2. Gastryckets variation i olika delar av ett eldrör samt det tryck som
erfordras för ett ernå en given påkänning, S.
ligger ett maximalt gastryck, bestämt genom
stuk-ningen av en kopparcylinder. Denna kopparcylinder
upptager det tryck, som krutgaserna utöva på en
liten kolv i ett tryckelement. För att kunna
bestämma vilket tryck, den uppmätta stukningen motsvarar,
mäter man den statiska kraft, som erfordras för att
erhålla samma stukning hos kopparcylindern. Då
man vet, att kopparns hållfasthetsvärden variera
kraftigt med formförändringshastigheten, förstår man,
att det icke är möjligt att på detta sätt erhålla något
exakt värde på det verkliga trycket. Därtill kommer,
att tryckkolvens massa högst betydligt kan inverka
på resultatet. Jämförande tryckmätningsförsök med
kopparcylindrar och kvartskristaller hava visat, att
det verkliga trycket i en kanon ligger 10 à 30 %
högre än vad mätning med
kopparcylindrar anger. I ett
par fall ha vi i Bofors
uppmätt t. o. m. 50 % högre
tryck, men dessa resultat
torde innesluta några
mätfel, ty de ha icke
bekräftats genom andra försök.
Differensen mellan de
resultat, som erhållas vid de
två
tryckmätningsförfarandena, torde variera alltefter
tryckkurvans utseende.
För närvarande måste
man dock för praktiskt
bruk nöja sig med de max.
tryck, som
kopparcylindrarna giva, ty det är ännu
så länge den enda
möjliga mätmetoden i större
skala.
Det kan naturligtvis
vara intressant att känna de
verkliga tryck och
spänningar, som uppträda i ett
eldrör, men för en
konstruktör är det väsentliga,
om ett eldrör efter ett visst
antal skott vidgar sig eller
ej. Därför fordra
praktikens män att få något
enkelt samband mellan lätt
uppmätbara faktorer och
materialets
hållfasthetsvärden.
Enligt hållfasthetsläran blir tangentialspänningen i
ett tjockväggiga cylindriskt rör:
och radialspänningen:
där H—
-|-d:
d„
: ytterdiameter
di = innerdiameter
Pi = innertryck
py — yttertryck
Problemet blir sedan, hur
dessa spänningar skola
sammansättas, eller vilken
flythypotes, som skall
användas. Otaliga försök ha
numera visat, att von
Mises invarianthypotes (ty.
G. E.-teorin) och Haighs
energihypotes bäst
överensstämma med
verkligheten vid statiska
tryckförsök.
Yid skjutning visar det
sig däremot, att man kan
tillåta väsentligt högre
tryck i eldrör än vad inva-
7000-gt
enl. inva.i-ia.nih Si hg/cm’
Fig. 4. Diameterökningen
av ett massivt eldrör som
funktion av påkänningen.
enl. invarianth. Si hg/cm1
Fig. 5. Diameterökningen
av ett mantlat eldrör som
funktion av påkänningen.
82
19 sept. 1942
