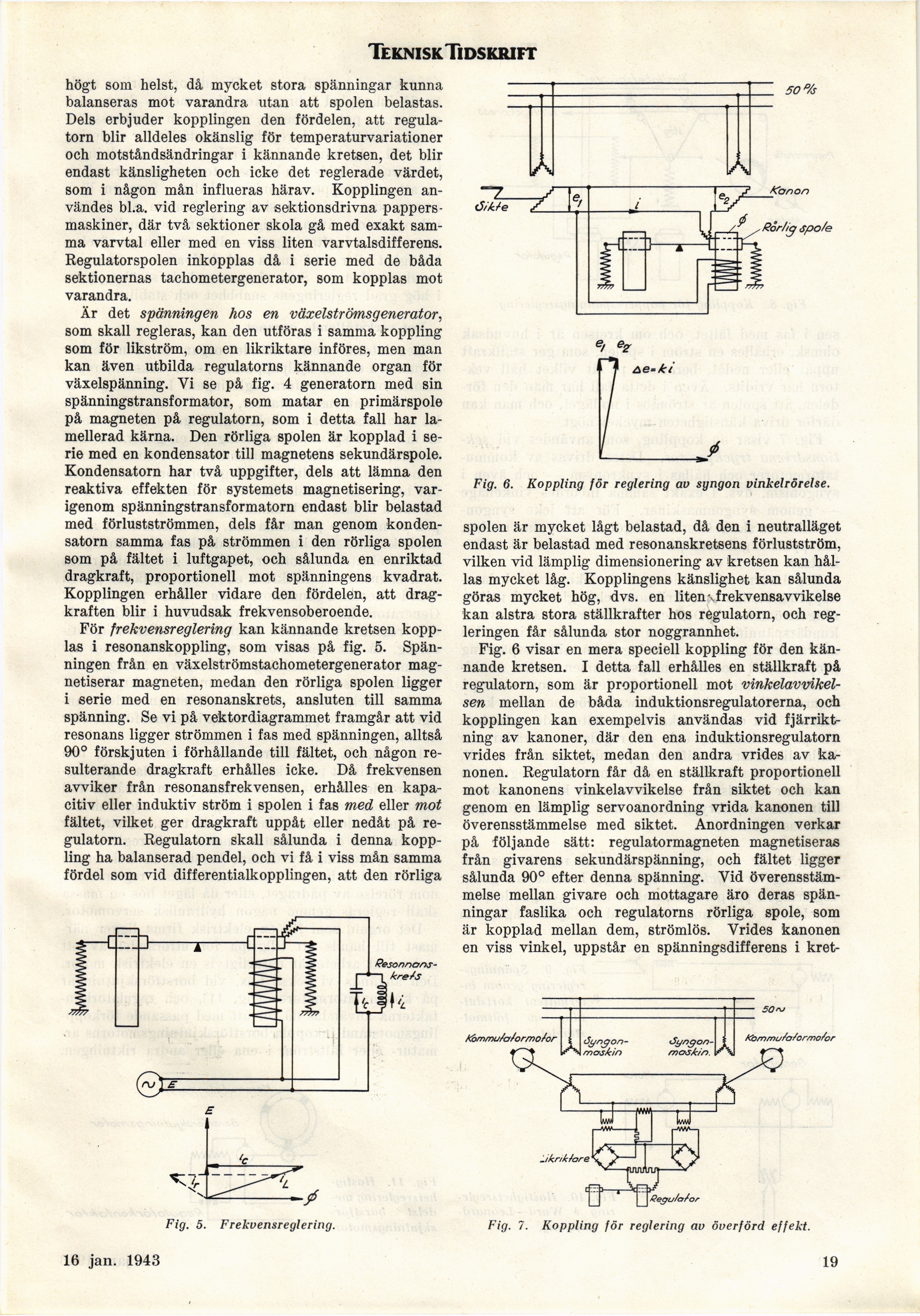

Teknisk Tidskrift
högt som helst, då mycket stora spänningar kunna
balanseras mot varandra utan att spolen belastas.
Dels erbjuder kopplingen den fördelen, att
regulatorn blir alldeles okänslig för temperaturvariationer
och motståndsändringar i kännande kretsen, det blir
endast känsligheten och icke det reglerade värdet,
som i någon mån influeras härav. Kopplingen
användes bl.a. vid reglering av sektionsdrivna
pappersmaskiner, där två sektioner skola gå med exakt
samma varvtal eller med en viss liten varvtalsdifferens.
Regulatorspolen inkopplas då i serie med de båda
sektionernas tachometergenerator, som kopplas mot
varandra.
Är det spänningen hos en växelströmsgenerator,
som skall regleras, kan den utföras i samma koppling
som för likström, om en likriktare införes, men man
kan även utbilda regulatorns kännande organ för
växelspänning. Vi se på fig. 4 generatorn med sin
spänningstransformator, som matar en primärspole
på magneten på regulatorn, som i detta fall har
lamellerad kärna. Den rörliga spolen är kopplad i
serie med en kondensator till magnetens sekundärspole.
Kondensatorn har två uppgifter, dels att lämna den
reaktiva effekten för systemets magnetisering,
varigenom spänningstransformatorn endast blir belastad
med förlustströmmen, dels får man genom
kondensatorn samma fas på strömmen i den rörliga spolen
som på fältet i luftgapet, och sålunda en enriktad
dragkraft, proportionell mot spänningens kvadrat.
Kopplingen erhåller vidare den fördelen, att
dragkraften blir i huvudsak frekvensoberoende.
För frekvensreglering kan kännande kretsen
kopplas i resonanskoppling, som visas på fig. 5.
Spänningen från en växelströmstachometergenerator
magnetiserar magneten, medan den rörliga spolen ligger
i serie med en resonanskrets, ansluten till samma
spänning. Se vi på vektordiagrammet framgår att vid
resonans ligger strömmen i fas med spänningen, alltså
90° förskjuten i förhållande till fältet, och någon
resulterande dragkraft erhålles icke. Då frekvensen
avviker från resonansfrekvensen, erhålles en
kapacitiv eller induktiv ström i spolen i fas med eller mot
fältet, vilket ger dragkraft uppåt eller nedåt på
regulatorn. Regulatorn skall sålunda i denna
koppling ha balanserad pendel, och vi få i viss mån samma
fördel som vid differentialkopplingen, att den rörliga
Fig. 5. Frekvensreglering.
30 jan. 1943
Fig. 6. Koppling för reglering av syngon vinkelrörelse.
spolen är mycket lågt belastad, då den i neutralläget
endast är belastad med resonanskretsens förlustström,
vilken vid lämplig dimensionering av kretsen kan
hållas mycket låg. Kopplingens känslighet kan sålunda
göras mycket hög, dvs. en litens frekvensavvikelse
kan alstra stora ställkrafter hos regulatorn, och
regleringen får sålunda stor noggrannhet.
Fig. 6 visar en mera speciell koppling för den
kännande kretsen. I detta fall erhålles en ställkraft på
regulatorn, som är proportionell mot
vinkelavvikelsen mellan de båda induktionsregulatorerna, och
kopplingen kan exempelvis användas vid
fjärriktning av kanoner, där den ena induktionsregulatorn
vrides från siktet, medan den andra vrides av
kanonen. Regulatorn får då en ställkraft proportionell
mot kanonens vinkelavvikelse från siktet och kan
genom en lämplig servoanordning vrida kanonen till
överensstämmelse med siktet. Anordningen verkar
på följande sätt: regulatormagneten magnetiseras
från givarens sekundärspänning, och fältet ligger
sålunda 90° efter denna spänning. Vid
överensstämmelse mellan givare och mottagare äro deras
spänningar faslika och regulatorns rörliga spole, som
är kopplad mellan dem, strömlös. Vrides kanonen
en viss vinkel, uppstår en spänningsdifferens i kret-
19
Fig. 7. Koppling för reglering av överförd effekt.
