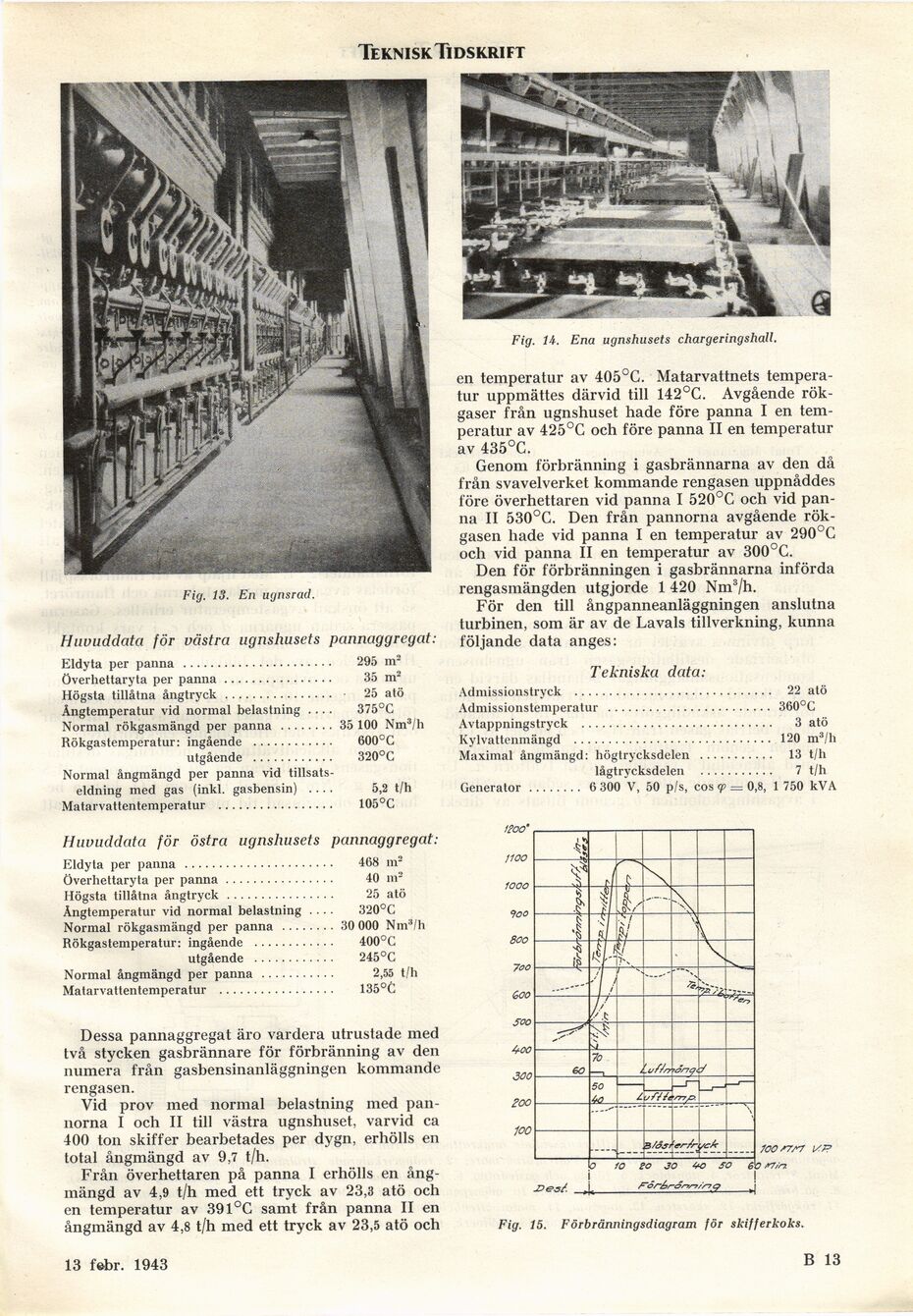

Teknisk Tidskrift
Fig. 13. En ugnsrad.
Huvuddata för västra ugnshusets pannaggregat:
Eldyta per panna ............................................295 m2
Överhettaryta per panna................................35 m2
Högsta tillåtna ångtryck ................................■ 25 atö
Ångtemperatur vid normal belastning .... 375°C
Normal rökgasmängd per panna ................35 100 Nm3/h
Rökgastemperatur: ingående ........................600°C
utgående ........................320°C
Normal ångmängd per panna vid
tillsatseldning med gas (inkl. gasbensin) .... 5,2 t/h
Matarvattentemperatur ..................................105°C
Huvuddata för östra ugnshusets pannaggregat:
Eldyta per panna ............................................468 m2
överhettaryta per panna................................40 m2
Högsta tillåtna ångtryck ................................25 atö
Ängtemperatur vid normal belastning .... 320°C
Normal rökgasmängd per panna ................30 000 Nm3/h
Rökgastemperatur: ingående ........................400°C
utgående ........................245°C
Normal ångmängd per panna ......................2,55 t/h
Matarvattentemperatur ..................................135°C
Dessa pannaggregat äro vardera utrustade med
två stycken gasbrännare för förbränning av den
numera från gasbensinanläggningen kommande
rengasen.
Vid prov med normal belastning med
pannorna I och II till västra ugnshuset, varvid ca
400 ton skiffer bearbetades per dygn, erhölls en
total ångmängd av 9,7 t/h.
Från överhettaren på panna I erhölls en
ångmängd av 4,9 t/h med ett tryck av 23,3 atö och
en temperatur av 391°G samt från panna II en
ångmängd av 4,8 t/h med ett tryck av 23,5 atö och
Fig. Ii. Ena ugnshusets chargeringshall.
en temperatur av 405°C. Matarvattnets
temperatur uppmättes därvid till 142°C. Avgående
rökgaser från ugnshuset hade före panna I en
temperatur av 425°G och före panna II en temperatur
av 435°C.
Genom förbränning i gasbrännarna av den då
från svavelverket kommande rengasen uppnåddes
före överhettaren vid panna I 520°C och vid
panna II 530°C. Den från pannorna avgående
rökgasen hade vid panna I en temperatur av 290°C
och vid panna II en temperatur av 300°C.
Den för förbränningen i gasbrännarna införda
rengasmängden utgjorde 1 420 Nm3/h.
För den till ångpanneanläggningen anslutna
turbinen, som är av de Lavals tillverkning, kunna
följande data anges:
Tekniska data:
Admissionstryck ..........................................................22 atö
Admissionstemperatur ................................................360°C
Avtappningstryck ............................ 3 atö
Kylvattenmängd ..........................................................120 m3/h
Maximal ångmängd: högtrycksdelen ........... 13 t/h
lågtrycksdelen ........... 7 t/h
Generator........ 6 300 V, 50 p/s, eos <p = 0,8, 1 750 kVA
Fig. 15. Förbränningsdiagram för skifferkoks.
13 febr. 1943
B 13 ü
