Teknisk Tidskrift

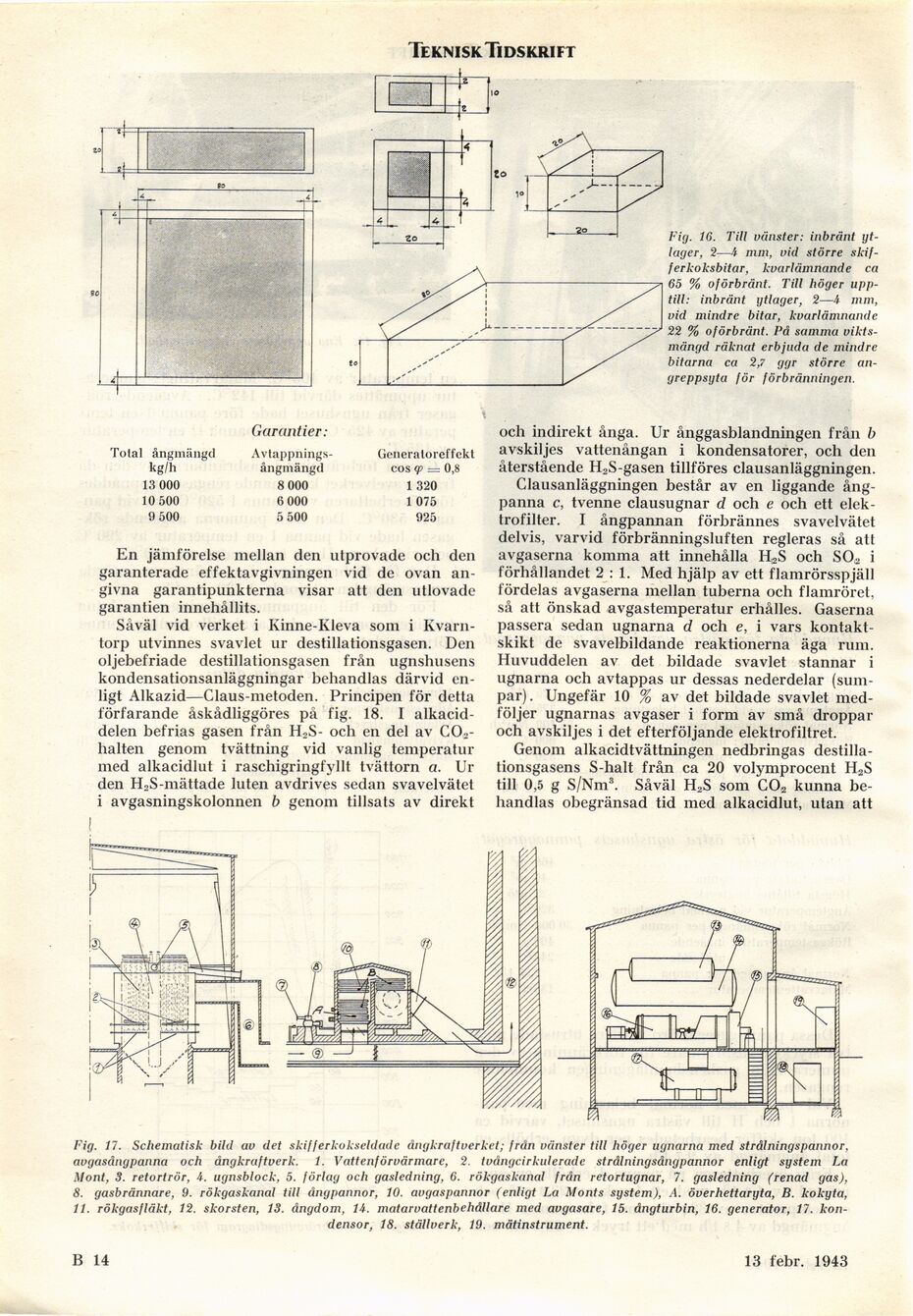

Fig. 16. Till vänster: inbränt
ytlager, 2—i mm, vid större
skif-ferkoksbitar, kvarlämnande ca
65 % oförbränt. Till höger
upptill: inbränt ytlager, 2—i mm,
vid mindre bitar, kvarlämnande
22 % oförbränt. Pä samma
viktsmängd räknat erbjuda de mindre
bitarna ca 2,7 ggr större
angreppsyta för förbränningen.
Total ångmängd
kg/h
Garantier:
[-Avtappnings-ångmängd-]
{+Avtappnings-
ångmängd+}
Qeneratoreffekt
eos <p = 0,8
13 000 8 000 1 320
10 500 6 000 1 075
9 500 5 500 925
En jämförelse mellan den utprovade och den
garanterade effektavgivningen vid de ovan
angivna garantipunkterna visar att den utlovade
garantien innehållits.
Såväl vid verket i Kinne-Kleva som i
Kvarntorp utvinnes svavlet ur destillationsgasen. Den
oljebefriade destillationsgasen från ugnshusens
kondensationsanläggningar behandlas därvid
enligt Alkazid—Claus-metoden. Principen för detta
förfarande åskådliggöres på fig. 18. I
alkacid-delen befrias gasen från H2S- och en del av
C02-halten genom tvättning vid vanlig temperatur
med alkacidlut i raschigringfyllt tvättorn a. Ur
den H2S-mättade luten avdrives sedan svavelvätet
i avgasningskolonnen b genom tillsats av direkt
och indirekt ånga. Ur ånggasblandningen från b
avskiljes vattenångan i kondensatorer, och den
återstående H2S-gasen tillföres clausanläggningen.
Clausanläggningen består av en liggande
ångpanna c, tvenne clausugnar d och e och ett
elek-trofilter. I ångpannan förbrännes svavelvätet
delvis, varvid förbränningsluften regleras så att
avgaserna komma att innehålla H;2S och SO;, i
förhållandet 2 : 1. Med hjälp av ett flamrörsspjäll
fördelas avgaserna mellan tuberna och flamröret,
så att önskad avgastemperatur erhålles. Gaserna
passera sedan ugnarna d och e, i vars
kontaktskikt de svavelbildande reaktionerna äga rum.
Huvuddelen av det bildade svavlet stannar i
ugnarna och avtappas ur dessas nederdelar
(sumpar). Ungefär 10 % av det bildade svavlet
medföljer ugnarnas avgaser i form av små droppar
och avskiljes i det efterföljande elektrofiltret.
Genom alkacidtvättningen nedbringas
destilla-tionsgasens S-halt från ca 20 volymprocent H2S
till 0,5 g S/Nm3. Såväl H2S som C02 kunna
behandlas obegränsad tid med alkacidlut, utan att
Fig. 17. Schematisk bild av det skifferkokseldade ångkraftverket; frän vänster till höger ugnarna med strälningspannor,
avgasångpanna och ångkraftverk. 1. Vattenförvärmare, 2. tvängcirkulerade strålningsångpannor enligt system La
Mont, 3. retortrör, i. ugnsblock, 5. förlag och gasledning, 6. rökgaskanal från retortugnar, 7. gasledning (renad gas),
8. gasbrännare, 9. rökgaskanal till ångpannor, 10. avgaspannor (enligt La Monts system), A. överhettaryta, B. kokyta,
11. rökgasfläkt, 12. skorsten, 13. ångdom, li. matarvattenbehållare med avgasare, 15. ångturbin, 16. generator, 17.
kondensor, 18. ställverk, 19. mätinstrument.
B 14
13 febr. 1943
