Teknisk Tidskrift

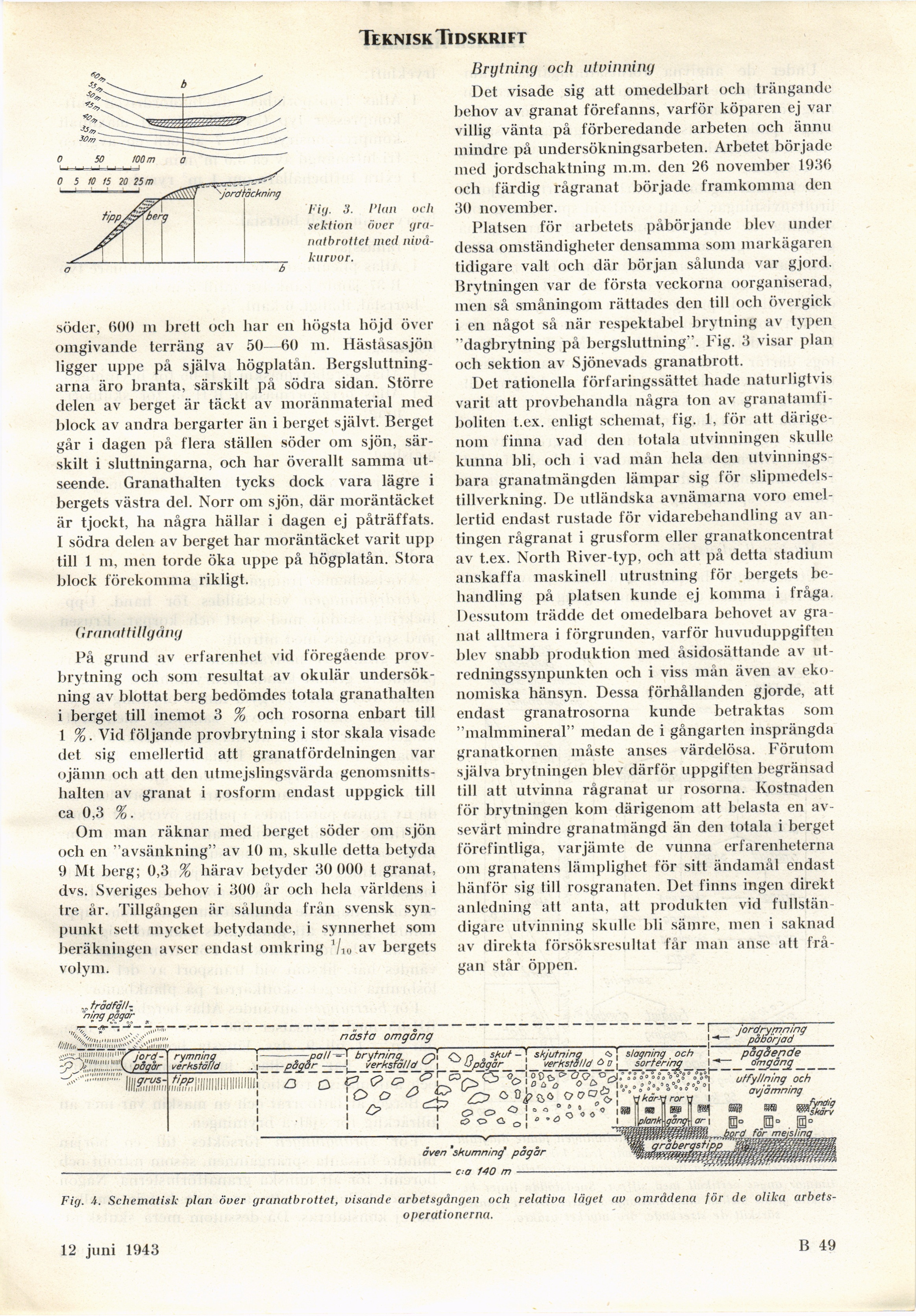

Fig. 3. 1’lan och
sektion över
gra-natbrottet med
nivå-kurvor.
söder, 600 ni brett och har en högsta höjd över
omgivande terräng av 50—60 m. Häståsasjön
ligger uppe på själva högplatån.
Bergsluttningarna äro branta, särskilt på södra sidan. Större
delen av berget är täckt av moränmaterial med
block av andra bergarter än i berget självt. Berget
går i dagen på flera ställen söder om sjön,
särskilt i sluttningarna, och har överallt samma
utseende. Granathalten tycks dock vara lägre i
bergets västra del. Norr om sjön, där moräntäcket
är tjockt, ha några hällar i dagen ej påträffats.
1 södra delen av berget har moräntäcket varit upp
till 1 m, men torde öka uppe på högplatån. Stora
block förekomma rikligt.
(imnnttillgåny
På grund av erfarenhet vid föregående
provbrytning och som resultat av okulär
undersökning av blottat berg bedömdes totala granathalten
i berget till inemot 3 % och rosorna enbart till
1 %. Vid följande provbrytning i stor skala visade
det sig emellertid att granatfördelningen var
ojämn och atl den utmejslingsvärda
genomsnittshalten av granat i rosform endast uppgick till
ca 0,3 %.
Om man räknar med berget söder om sjön
och en "avsänkning" av 10 ni, skulle detta betyda
9 Mt berg; 0,3 % härav betyder 30 000 t granat,
dvs. Sveriges behov i 300 är och bela världens i
tre år. Tillgången är sålunda från svensk
synpunkt sett mycket betydande, i synnerhet som
beräkningen avser endast omkring Vio av bergets
volym.
Brytning och utvinning
Det visade sig att omedelbart och trängande
behov av granat förefanns, varför köparen ej
välvillig vänta på förberedande arbeten och ännu
mindre på undersökningsarbeten. Arbetet bör jade
med jordschaktning m.m. den 26 november 1936
och färdig rågranat började framkomma den
30 november.
Platsen för arbetets påbörjande blev under
dessa omständigheter densamma som markägaren
tidigare valt och där början sålunda var gjord.
Brytningen var de första veckorna oorganiserad,
men så småningom rättades den till och övergick
i en något så när respektabel brytning av typen
"dagbrytning på bergsluttning". Fig. 3 visar plan
och sektion av Sjönevads granatbrott.
Det rationella förfaringssättet hade naturligtvis
varit att provbehandla några ton av
granatamfi-boliten t.ex. enligt schemat, fig. 1, för att
därigenom finna vad den totala utvinningen skulle
kunna bli, och i vad mån hela den
utvinnings-bara granatmängden lämpar sig för
slipmedelstillverkning. De utländska avnämarna voro
emellertid endast rustade för vidarebehandling av
antingen rågranat i grusform eller granatkoncentrat
av t.ex. North River-typ, och att på detta stadium
anskaffa maskinell utrustning för bergets
behandling på platsen kunde ej komma i fråga.
Dessutom trädde det omedelbara behovet av
granat alltmera i förgrunden, varför huvuduppgiften
blev snabb produktion med åsidosättande av
utredningssynpunkten och i viss mån även av
ekonomiska hänsyn. Dessa förhållanden gjorde, att
endast granatrosorna kunde betraktas som
"malmmineral" medan de i gångarten insprängda
granatkornen måste anses värdelösa. Förutom
själva brytningen blev därför uppgiften begränsad
till att utvinna rågranat ur rosorna. Kostnaden
för brytningen kom därigenom att belasta en
avsevärt mindre granatmängd än den totala i berget
förefintliga, varjämte de vunna erfarenheterna
om granatens lämplighet för sitt ändamål endast
hänför sig lill rosgranaten. l)et finns ingen direkt
anledning alt anta, att produkten vid
fullständigare utvinning skulle bli sämre, men i saknad
av direkta försöksresultat får inan anse att
frågan står öppen.
Fig. i. Schematisk plan över granatbrottet, visande arbetsgången och relativa läget av områdena för de olika arbets-
operationerna.
11 dec. 1943
B 49
