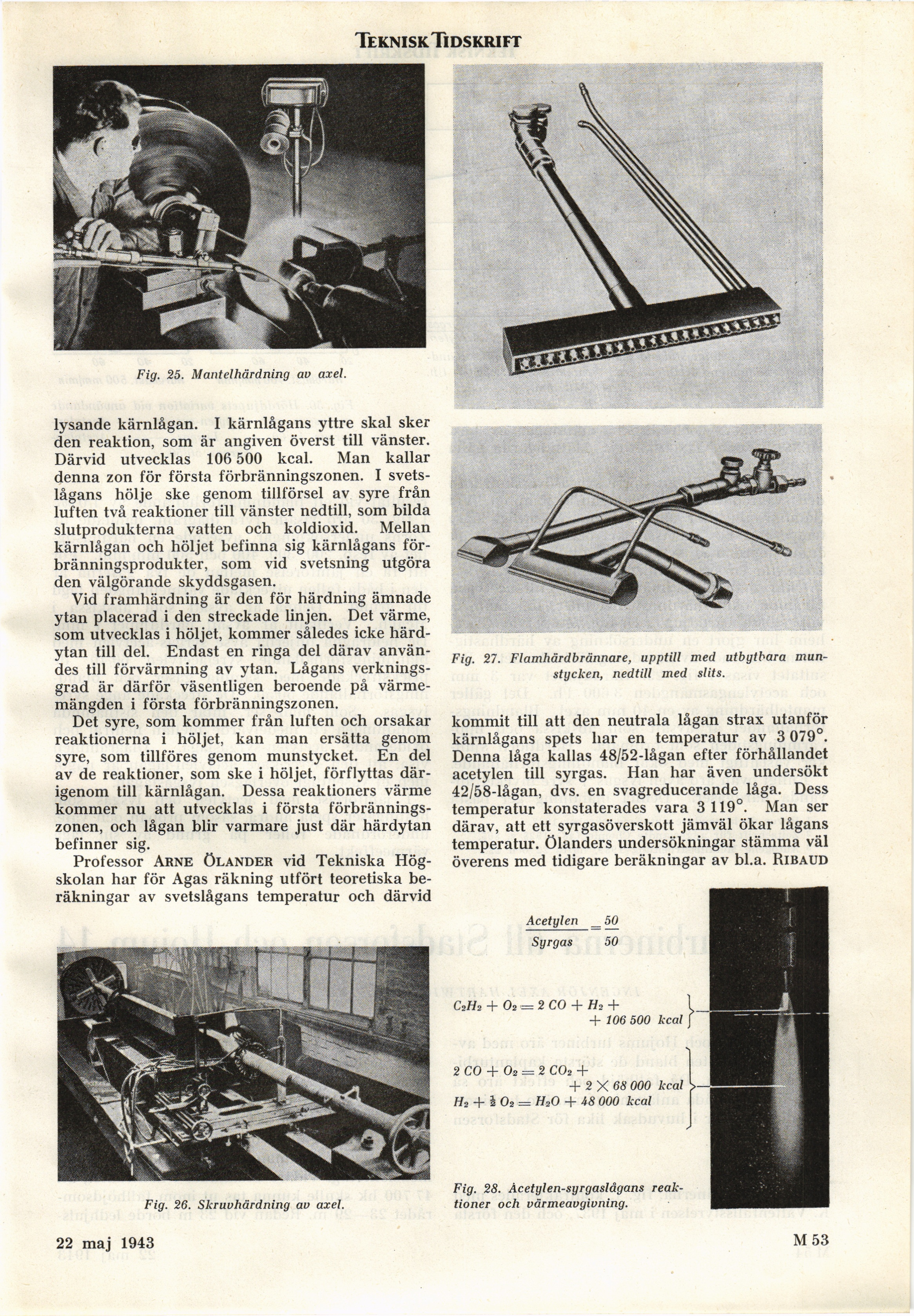

Teknisk. Tidskrift
Fig. 25. Mantel härdning av axel.
lysande kärnlågan. I kärnlågans yttre skal sker
den reaktion, som är angiven överst till vänster.
Därvid utvecklas 106 500 kcal. Man kallar
denna zon för första förbränningszonen. I
svets-lågans hölje ske genom tillförsel av syre från
luften två reaktioner till vänster nedtill, som bilda
slutprodukterna vatten och koldioxid. Mellan
kärnlågan och höljet befinna sig kärnlågans
förbränningsprodukter, som vid svetsning utgöra
den välgörande skyddsgasen.
Vid framhärdning är den för härdning ämnade
ytan placerad i den streckade linjen. Det värme,
som utvecklas i höljet, kommer således icke
härdytan till del. Endast en ringa del därav
användes till förvärmning av ytan. Lågans
verkningsgrad är därför väsentligen beroende på
värmemängden i första förbränningszonen.
Det syre, som kommer från luften och orsakar
reaktionerna i höljet, kan man ersätta genom
syre, som tillföres genom munstycket. En del
av de reaktioner, som ske i höljet, förflyttas
därigenom till kärnlågan. Dessa reaktioners värme
kommer nu att utvecklas i första
förbränningszonen, och lågan blir varmare just där härdytan
befinner sig.
Professor Arne Olander vid Tekniska
Högskolan har för Agas räkning utfört teoretiska
beräkningar av svetslågans temperatur och därvid
Fig. 27. Flamhärdbrännare, upptill med utbytbara
munstycken, nedtill med slits.
kommit till att den neutrala lågan strax utanför
kärnlågans spets har en temperatur av 3 079°.
Denna låga kallas 48/52-lågan efter förhållandet
acetylen till syrgas. Han har även undersökt
42/58-lågan, dvs. en svagreducerande låga. Dess
temperatur konstaterades vara 3 119°. Man ser
därav, att ett syrgasöverskott jämväl ökar lågans
temperatur, ölanders undersökningar stämma väl
överens med tidigare beräkningar av bl.a. Ribaud
Fig. 26. Skruvhärdning av axel.
20 mars 1943 M 53
Acetylen _ 50
Syrgas 50
CiH, + 02 = 2 CO + Hi +
+ 106 500 kcal
2 CO + 02 = 2 COi +
+ 2 X 68 000 kcal
H2 + i 02 = H20 + A8 000 kcal
Fig. 28. Åcetylen-syrgaslägans
reaktioner och värmeavgivning.
