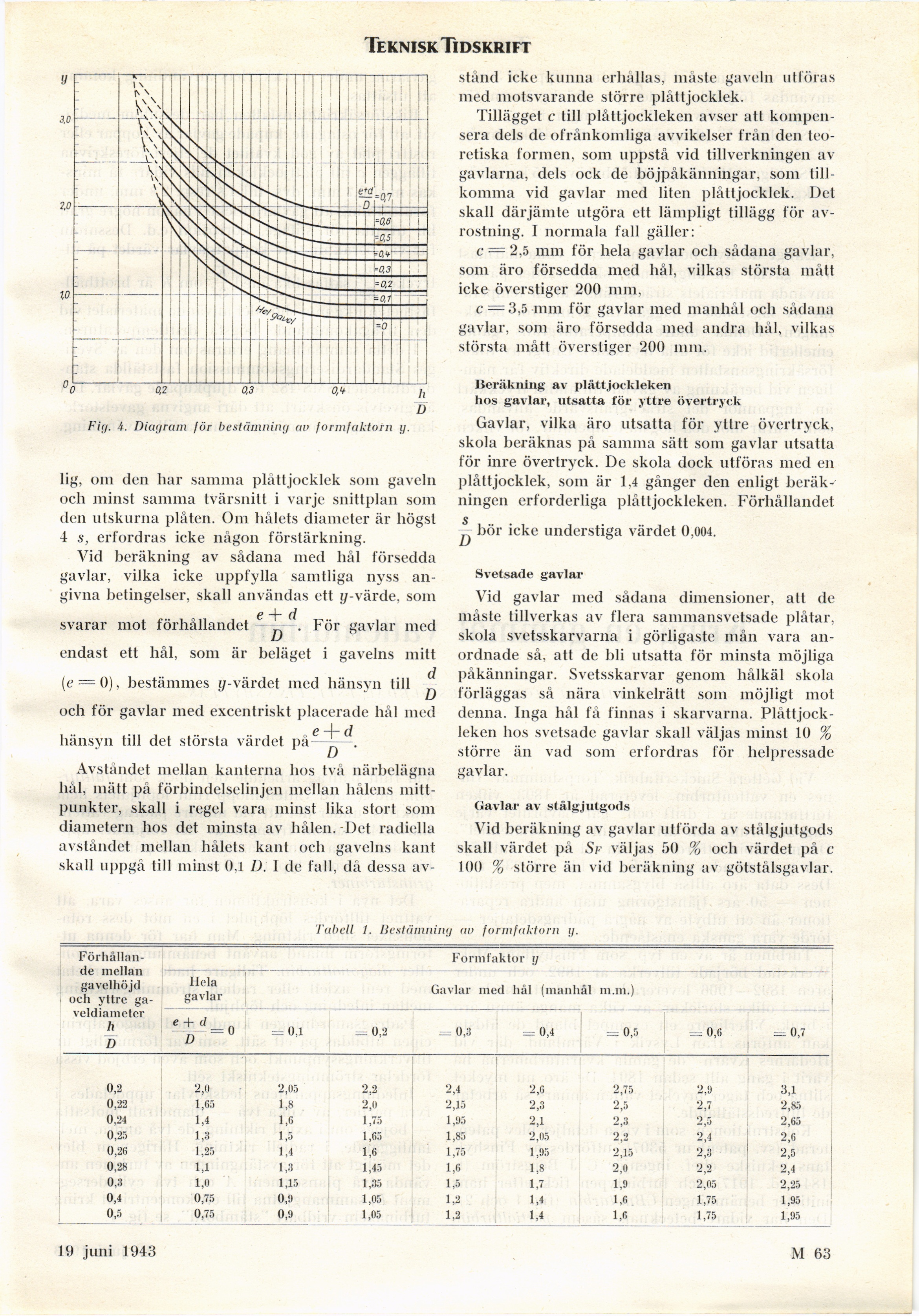

Fitj. i. Diagram för bestämning av formfaktorn g.
lig, om den har samma plåttjocklek som gaveln
och minst samma tvärsnitt i varje snittplan som
den utskurna plåten. Om hålets diameter är högst
4 s, erfordras icke någon förstärkning.
Vid beräkning av sådana med hål försedda
gavlar, vilka icke uppfylla samtliga nyss
angivna betingelser, skall användas ett (/-värde, som
e + d
svarar mot förhållandet ^ . För gavlar med
endast ett hål, som är beläget i gavelns mitt
(e = 0), bestämmes y-värdet med hänsyn till ^
och för gavlar med excentriskt placerade hål med
e 4- d
hänsyn till det största värdet på—~ .
Avståndet mellan kanterna hos två närbelägna
liål, mätt på förbindelselinjen mellan hålens
mittpunkter, skall i regel vara minst lika stort som
diametern hos det minsta av hålen. Det radiella
avståndet mellan hålets kant och gavelns kant
skall uppgå till minst 0,1 D. 1 de fall, då dessa av-
stånd icke kunna erhållas, måste gaveln utföras
med motsvarande större plåttjocklek.
Tillägget c till plåttjockleken avser att
kompensera dels de ofrånkomliga avvikelser från den
teoretiska formen, som uppstå vid tillverkningen av
gavlarna, dels ock de böjpåkänningar, som
tillkomma vid gavlar med liten plåttjocklek. Det
skall därjämte utgöra ett lämpligt tillägg för
avrostning. I normala fall gäller:
c = 2,5 mm för hela gavlar och sådana gavlar,
som äro försedda med hål, vilkas största inått
icke överstiger 200 mm,
c = 3,5 mm för gavlar med manhål ocli sådana
gavlar, som äro försedda med andra hål, vilkas
största mått överstiger 200 min.
lierükniitg av plåttjockleken
hos gavlar, utsatta för yttre övertryck
Gavlar, vilka äro utsatta för yttre övertryck,
skola beräknas på samma sätt som gavlar utsatta
för inre övertryck. De skola dock utföras med en
plåttjocklek, som är 1,4 gånger den enligt beriik^
ningen erforderliga plåttjockleken. Förhållandet
g
ß bör icke understiga värdet 0,004.
Svetsade gavlar
Vid gavlar med sådana dimensioner, att de
måste tillverkas av flera sammansvetsade plåtar,
skola svetsskarvarna i görligaste mån vara
anordnade så, atl de bli utsatta för minsta möjliga
påkänningar. Svetsskarvar genom liålkäl skola
förläggas så nära vinkelrätt som möjligt mot
denna. Inga hål få finnas i skarvarna.
Plåttjockleken hos svetsade gavlar skall väljas minst 10 %
större än vad som erfordras för helpressade
gavlar.
Gavlar av stålgjutgods
Vid beräkning av gavlar utförda av stålgjutgods
skall värdet på Sf väljas 50 % ocli värdet på c
100 % större än vid beräkning av götstålsgavlar.
Tabell 1. Bestämning av formfaktorn g.
[-Förhållande-]
{+Förhållan- de+} mellan gavelhöjd och yttre ga- Formfaktor y
Hela gavlar Gavlar med hål (manhål m.m.)
veldiameter
h = 0,1 = 0,2 = 0,3 = 0,4 = 0,5 = 0,6 = 0,7
D D U
0,2 2,0 2,05 2,2 2,4 2,6 2,75 2,9 3,1
0,22 1,65 1,8 2,0 2,15 2,3 2,5 2,7 2,85
0,24 1,4 1,6 1,75 1,95 2,1 2,3 2,5 2,65
0,25 1,3 1,5 1,65 1,85 2,05 2,2 2,4 2,6
0,26 1,25 1,4 1,6 1,75 1,95 2,15 2,3 2,5
0,28 1,1 1,3 1,45 1,6 1,8 2,0 2 2 2,4
0,3 1,0 1,15 1,35 1,5 1,7 1.9 2,05 2,25
0,4 0,75 0,9 1,05 1,2 1,4 1,6 1,75 1,95 1
0,5 0,75 0,9 1,05 1,2 1,4 1,6 1,75 1,95
