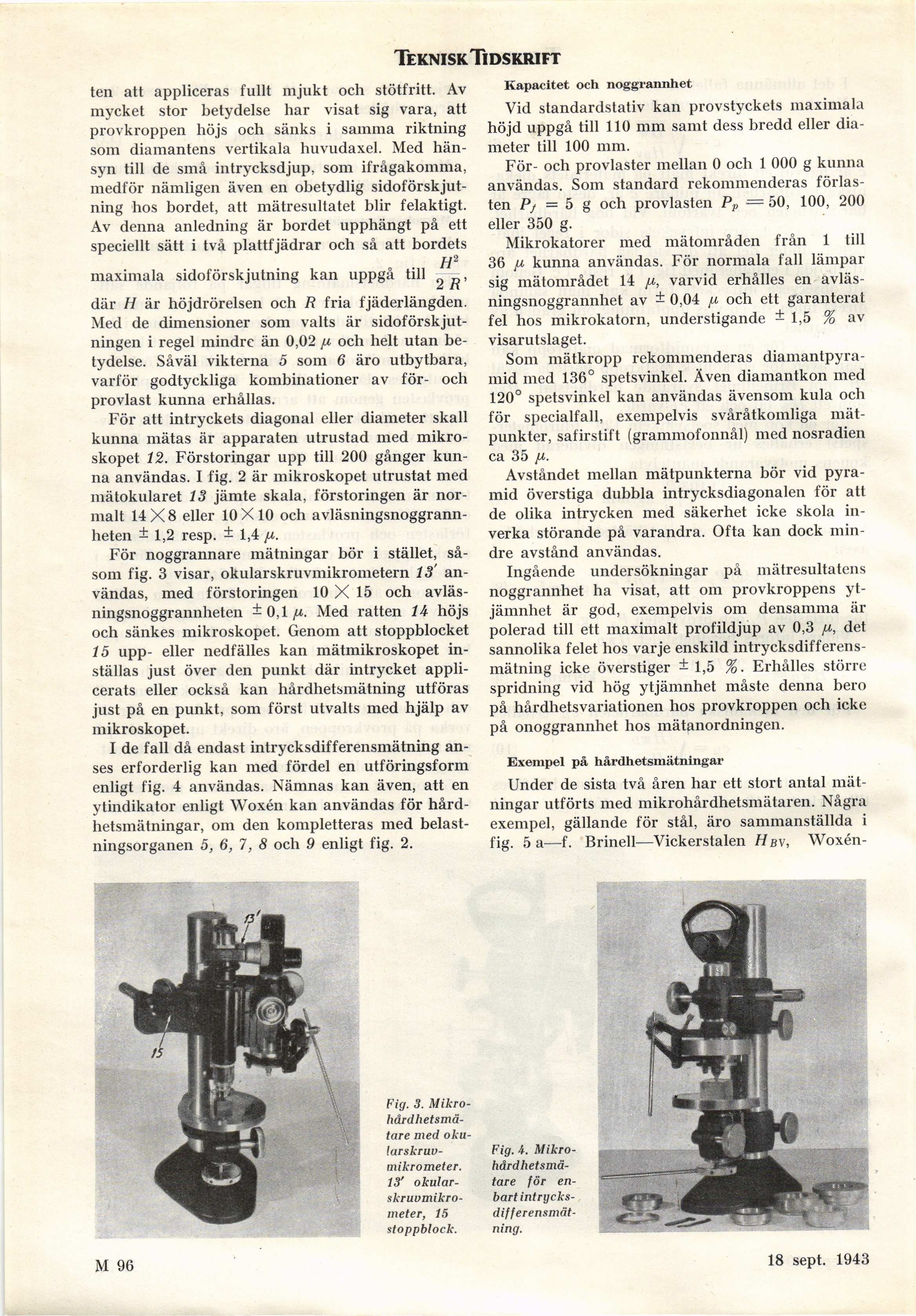

Teknisk. Tidskrift
ten att appliceras fullt mjukt och stötfritt. Av
mycket stor betydelse har visat sig vara, att
provkroppen höjs och sänks i samma riktning
som diamantens vertikala huvudaxel. Med
hänsyn till de små intrycksdjup, som ifrågakomma,
medför nämligen även en obetydlig
sidoförskjutning hos bordet, att mätresultatet blir felaktigt.
Av denna anledning är bordet upphängt på ett
speciellt sätt i två plattfjädrar och så att bordets
H2
maximala sidoförskjutning kan uppgå till ,
2 H
där H är höjdrörelsen och R fria fjäder längden.
Med de dimensioner som valts är
sidoförskjutningen i regel mindre än 0,02 jj, och helt utan
betydelse. Såväl vikterna 5 som 6 äro utbytbara,
varför godtyckliga kombinationer av för- och
provlast kunna erhållas.
För att intryckets diagonal eller diameter skall
kunna mätas är apparaten utrustad med
mikroskopet 12. Förstoringar upp till 200 gånger
kunna användas. I fig. 2 är mikroskopet utrustat med
mätokularet 13 jämte skala, förstoringen är
normalt 14 X 8 eller 10 X 10 och
avläsningsnoggrann-heten ± 1,2 resp. - 1,4 /u..
För noggrannare mätningar bör i stället,
såsom fig. 3 visar, okularskruvmikrometern 13
användas, med förstoringen 10 X 15 och
avläs-ningsnoggrannheten ±0,1^. Med ratten 14 höjs
och sänkes mikroskopet. Genom att stoppblocket
15 upp- eller nedfälles kan mätmikroskopet
inställas just över den punkt där intrycket
applicerats eller också kan hårdhetsmätning utföras
just på en punkt, som först utvalts med hjälp av
mikroskopet.
I de fall då endast intrycksdifferensmätning
anses erforderlig kan med fördel en utföringsform
enligt fig. 4 användas. Nämnas kan även, att en
ytindikator enligt Woxén kan användas för
hårdhetsmätningar, om den kompletteras med
belastningsorganen 5, 6, 7, 8 och 9 enligt fig. 2.
Kapacitet och noggrannhet
Vid standardstativ kan provstyckets maximala
höjd uppgå till 110 mm samt dess bredd eller
diameter till 100 mm.
För- och provlaster mellan 0 och 1 000 g kunna
användas. Som standard rekommenderas
förlasten P;=5g och provlasten Pp = 50, 100, 200
eller 350 g.
Mikrokatorer med mätområden från 1 till
36 kunna användas. För normala fall lämpar
sig mätområdet 14 jx, varvid erhålles en
avläs-ningsnoggrannhet av ± 0,04 [x och ett garanterat
fel hos mikrokatorn, understigande - 1,5 % av
visarutslaget.
Som mätkropp rekommenderas
diamantpyramid med 136° spetsvinkel. Även diamantkon med
120° spetsvinkel kan användas ävensom kula och
för specialfall, exempelvis svåråtkomliga
mätpunkter, safirstift (grammofonnål) med nosradien
ca 35 ix.
Avståndet mellan mätpunkterna bör vid
pyramid överstiga dubbla intrycksdiagonalen för att
de olika intrycken med säkerhet icke skola
inverka störande på varandra. Ofta kan dock
mindre avstånd användas.
Ingående undersökningar på mätresultatens
noggrannhet ha visat, att om provkroppens
ytjämnhet är god, exempelvis om densamma är
polerad till ett maximalt profildjup av 0,3 fx, det
sannolika felet hos varje enskild
intrycksdifferensmätning icke överstiger ±1,5 %. Erhålles större
spridning vid hög ytjämnhet måste denna bero
på hårdhetsvariationen hos provkroppen och icke
på onoggrannhet hos mätanordningen.
Exempel på hårdhetsmätningar
Under de sista två åren har ett stort antal
mätningar utförts med mikrohårdhetsmätaren. Några
exempel, gällande för stål, äro sammanställda i
fig. 5 a—f. Brinell—Vickerstalen Hbv, Woxén-
M 96
Fig. 3.
Mikro-hdrdhetsmä-tare med oku-larskruv-mikrometer.
13’
okular-skruvmikro-meter, 15
stoppblock.
Fig. 4.
Mikro-hdrdhetsmä-tare för
enbart intrycks-differensmät-ning.
