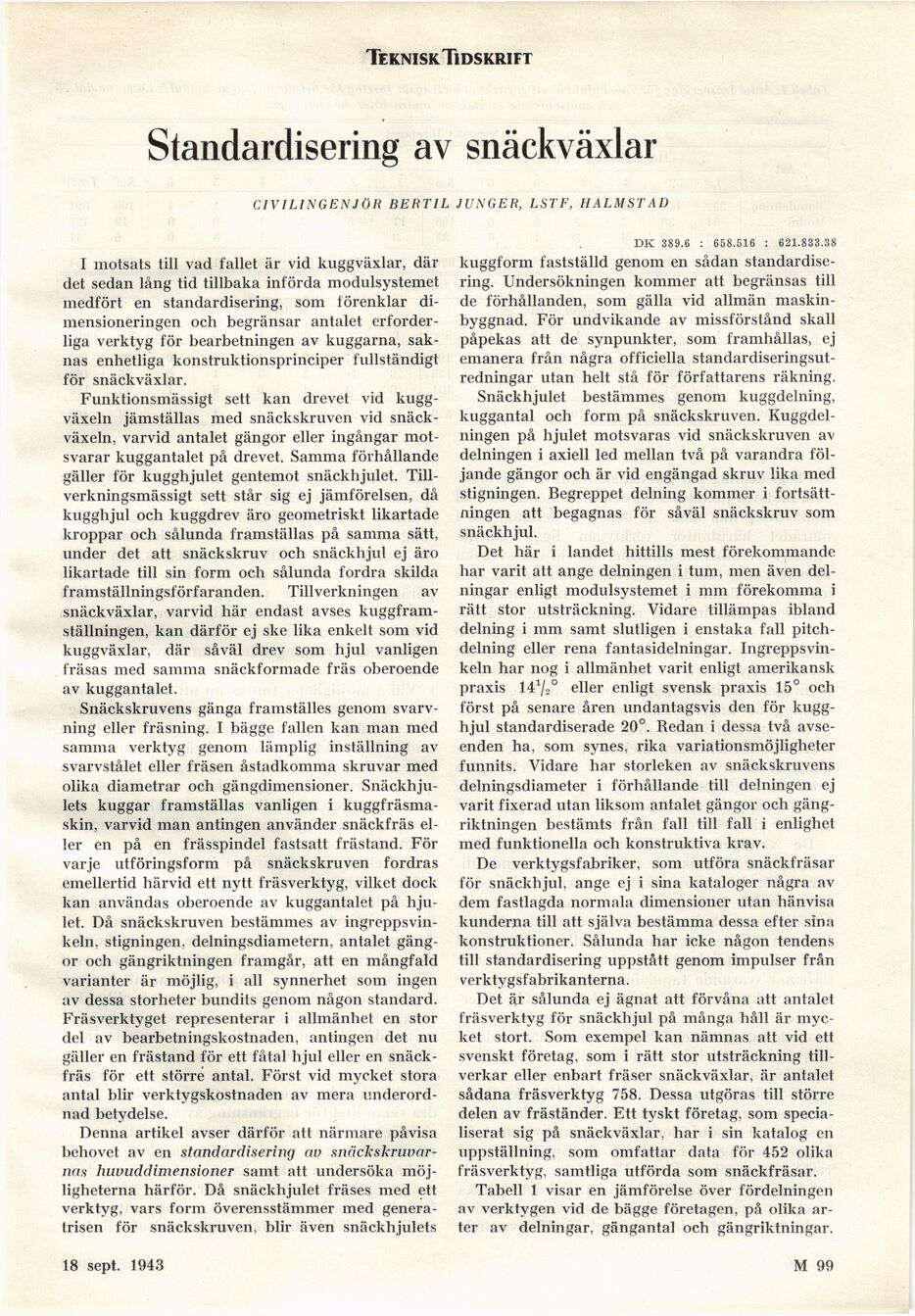

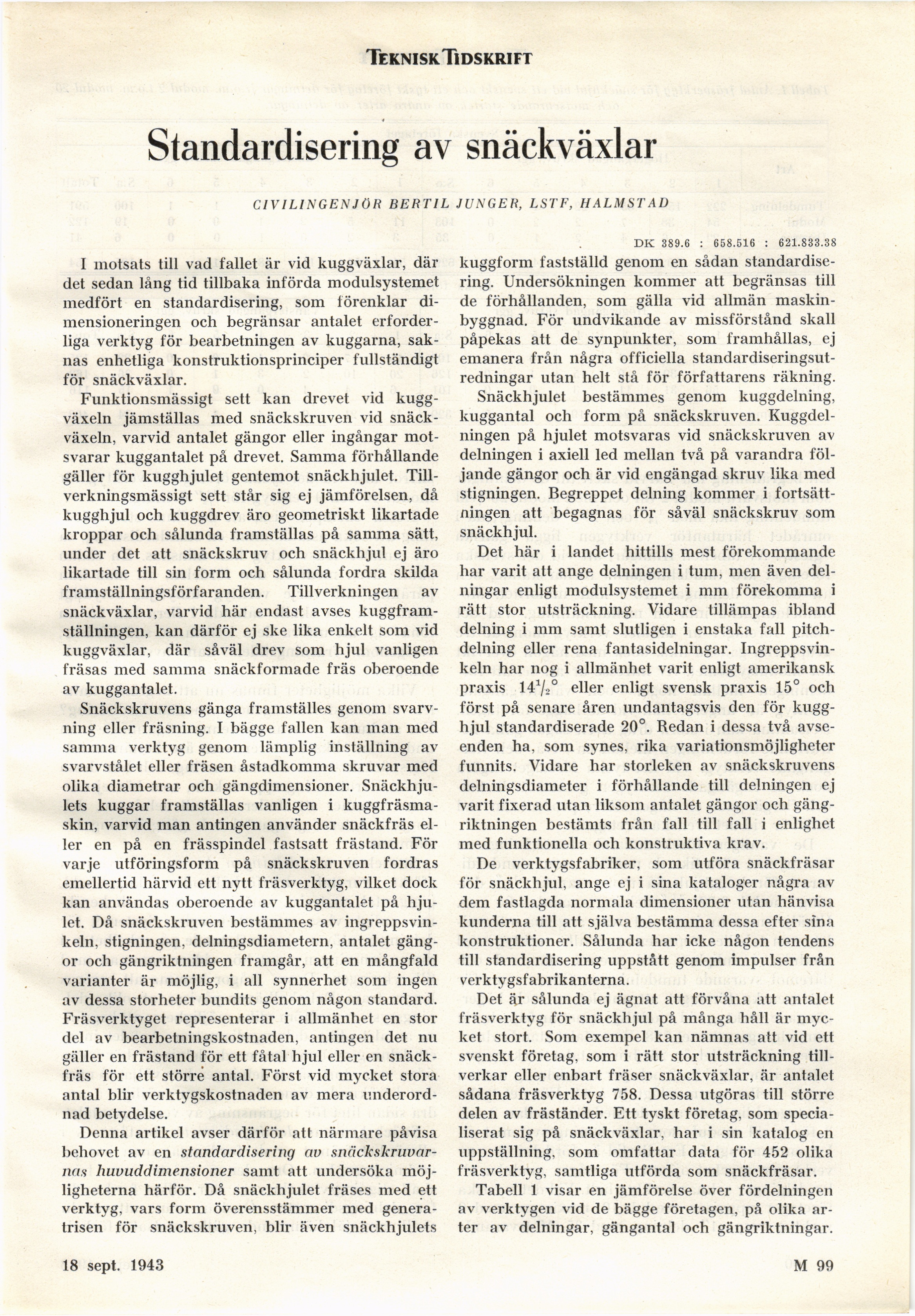

Teknisk Tidskrift
Standardisering av snäckväxlar
CIVILINGENJÖR BERTIL JUNGER, LSTF, HALMSTAD
I motsats till vad fallet är vid kuggväxlar, där
det sedan lång tid tillbaka införda modulsystemet
medfört en standardisering, som förenklar
dimensioneringen och begränsar antalet
erforderliga verktyg för bearbetningen av kuggarna,
saknas enhetliga konstruktionsprinciper fullständigt
för snäckväxlar.
Funktionsmässigt sett kan drevet vid
kuggväxeln jämställas med snäckskruven vid
snäck-växeln, varvid antalet gängor eller ingångar
motsvarar kuggantalet på drevet. Samma förhållande
gäller för kugghjulet gentemot snäckhjulet.
Till-verkningsmässigt sett står sig ej jämförelsen, då
kugghjul och kuggdrev äro geometriskt likartade
kroppar och sålunda framställas på samma sätt,
under det att snäckskruv och snäckhjul ej äro
likartade till sin form och sålunda fordra skilda
framställningsförfaranden. Tillverkningen av
snäckväxlar, varvid här endast avses
kuggfram-ställningen, kan därför ej ske lika enkelt som vid
kuggväxlar, där såväl drev som hjul vanligen
fräsas med samma snäckformade fräs oberoende
av kuggantalet.
Snäckskruvens gänga framställes genom
svarvning eller fräsning. I bägge fallen kan man med
samma verktyg genom lämplig inställning av
svarvstålet eller fräsen åstadkomma skruvar med
olika diametrar och gängdimensioner.
Snäckhju-lets kuggar framställas vanligen i
kuggfräsma-skin, varvid man antingen använder snäckfräs
eller en på en frässpindel fastsatt frästand. För
varje utföringsform på snäckskruven fordras
emellertid härvid ett nytt fräsverktyg, vilket dock
kan användas oberoende av kuggantalet på
hjulet. Då snäckskruven bestämmes av
ingreppsvinkeln. stigningen, delningsdiametern, antalet
gängor och gängriktningen framgår, att en mångfald
varianter är möjlig, i all synnerhet som ingen
av dessa storheter bundits genom någon standard.
Fräsverktyget representerar i allmänhet en stor
del av bearbetningskostnaden, antingen det nu
gäller en frästand för ett fåtal hjul eller en
snäckfräs för ett större antal. Först vid mycket stora
antal blir verktygskostnaden av mera
underordnad betydelse.
Denna artikel avser därför att närmare påvisa
behovet av en standardisering av
snäckskruvar-nas huvuddimensioner samt att undersöka
möjligheterna härför. Då snäckhjulet fräses med ett
verktyg, vars form överensstämmer med
genera-trisen för snäckskruven, blir även snäckhjulets
DK 389.6 : 658.516 : 621.833.38
kuggform fastställd genom en sådan
standardisering. Undersökningen kommer att begränsas till
de förhållanden, som gälla vid allmän
maskinbyggnad. För undvikande av missförstånd skall
påpekas att de synpunkter, som framhållas, ej
emanera från några officiella
standardiseringsutredningar utan helt stå för författarens räkning.
Snäckhjulet bestämmes genom kuggdelning,
kuggantal och form på snäckskruven.
Kuggdel-ningen på hjulet motsvaras vid snäckskruven av
delningen i axiell led mellan två på varandra
följande gängor och är vid engängad skruv lika med
stigningen. Begreppet delning kommer i
fortsättningen att begagnas för såväl snäckskruv som
snäckhjul.
Det här i landet hittills mest förekommande
har varit att ånge delningen i tum, men även
delningar enligt modulsystemet i mm förekomma i
rätt stor utsträckning. Vidare tillämpas ibland
delning i mm samt slutligen i enstaka fall
pitch-delning eller rena fantasidelningar.
Ingreppsvinkeln har nog i allmänhet varit enligt amerikansk
praxis 14^2° eller enligt svensk praxis 15° och
först på senare åren undantagsvis den för
kugghjul standardiserade 20°. Redan i dessa två
avseenden ha, som synes, rika variationsmöjligheter
funnits. Vidare har storleken av snäckskruvens
delningsdiameter i förhållande till delningen ej
varit fixerad utan liksom antalet gängor och
gängriktningen bestämts från fall till fall i enlighet
med funktionella och konstruktiva krav.
De verktygsfabriker, som utföra snäckfräsar
för snäckhjul, ånge ej i sina kataloger några av
dem fastlagda normala dimensioner utan hänvisa
kunderna till att själva bestämma dessa efter sina
konstruktioner. Sålunda har icke någon tendens
till standardisering uppstått genom impulser från
verktygsfabrikanterna.
Det är sålunda ej ägnat att förvåna att antalet
fräsverktyg för snäckhjul på många håll är
mycket stort. Som exempel kan nämnas att vid ett
svenskt företag, som i rätt stor utsträckning
tillverkar eller enbart fräser snäckväxlar, är antalet
sådana fräsverktyg 758. Dessa utgöras till större
delen av fräständer. Ett tyskt företag, som
specialiserat sig på snäckväxlar, har i sin katalog en
uppställning, som omfattar data för 452 olika
fräsverktyg, samtliga utförda som snäckfräsar.
Tabell 1 visar en jämförelse över fördelningen
av verktygen vid de bägge företagen, på olika
arter av delningar, gängantal och gängriktningar.
20 nov. 1943
M 99-
