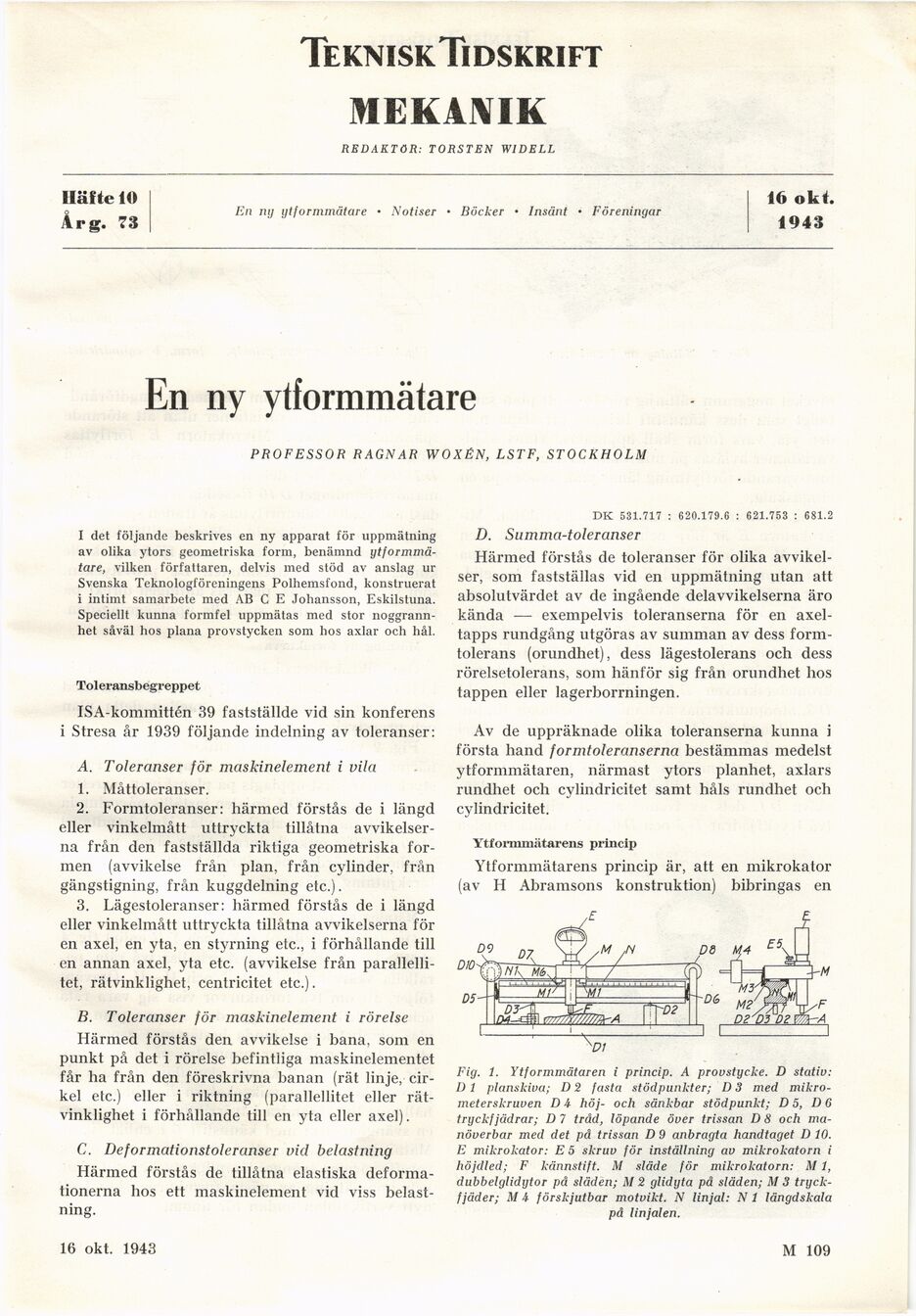

Teknisk Tidskrift
MEKANIK
REDAKTÖR: TORSTEN WIDELL
Ilälte 10
Årg. 73
En ny ytformmätare • Notiser • Böcker • Insänt • Föreningar
16 okt.
1943
En ny ytformmätare
PROFESSOR RAGNAR WOXÉN, LSTF, STOCKHOLM
I det följande beskrives en ny apparat för uppmätning
av olika ytors geometriska form, benämnd
ytformmätare, vilken författaren, delvis med stöd av anslag ur
Svenska Teknologföreningens Polhemsfond, konstruerat
i intimt samarbete med AB C E Johansson, Eskilstuna.
Speciellt kunna formfel uppmätas med stor
noggrannhet såväl hos plana provstycken som hos axlar och hål.
Tol eransbegreppet
ISA-kommittén 39 fastställde vid sin konferens
i Stresa år 1939 följande indelning av toleranser:
A. Toleranser för maskinelement i vila
1. Mättoleransen
2. Form toleranser: härmed förstås de i längd
eller vinkelmått uttryckta tillåtna
avvikelserna från den fastställda riktiga geometriska
formen (avvikelse från plan, från cylinder, från
gängstigning, från kuggdelning etc.).
3. Lägestoleranser: härmed förstås de i längd
eller vinkelmått uttryckta tillåtna avvikelserna för
en axel, en yta, en styrning etc., i förhållande till
en annan axel, yta etc. (avvikelse från
parallellitet, rätvinklighet, centricitet etc.).
B. Toleranser för maskinelement i rörelse
Härmed förstås den avvikelse i bana, som en
punkt på det i rörelse befintliga maskinelementet
får ha från den föreskrivna banan (rät linje,
cirkel etc.) eller i riktning (parallellitet eller
rätvinklighet i förhållande till en yta eller axel).
C. Deformationstoleranser viel belastning
Härmed förstås de tillåtna elastiska
deformationerna hos ett maskinelement vid viss
belastning.
DK 531.717 : 620.179.6 : 621.753 : 681.2
D. Summa-toleranser
Härmed förstås de toleranser för olika
avvikelser, som fastställas vid en uppmätning utan att
absolutvärdet av de ingående delavvikelserna äro
kända — exempelvis toleranserna för en
axeltapps rundgång utgöras av summan av dess
formtolerans (orundhet), dess lägestolerans och dess
rörelsetolerans, som hänför sig från orundhet hos
tappen eller lagerborrningen.
Av de uppräknade olika toleranserna kunna i
första hand formtoleranserna bestämmas medelst
ytformmätaren, närmast ytors planhet, axlars
rundhet och cylindricitet samt håls rundhet och
cylindricitet.
Ytformmätarens princip
Ytformmätarens princip är, att en mikrokator
(av H Abramsons konstruktion) bibringas en
Fig. 1. Ytformmätaren i princip. A provstycke. D stativ:
Dl planskiva; D2 fasta stödpunkter; D3 med
mikrometerskruven Di höj- och sänkbar stödpunkt; D 5, D6
tryckfjädrar; D 7 träd, löpande över trissan D 8 och
ma-növerbar med det pä trissan D 9 anbragta handtaget D 10.
E mikrokator: E 5 skruv för inställning av mikrokatorn i
höjdled; F kännstift. M släde för mikrokatorn: M 1,
dubbelglidytor på släden; M 2 glidyta pä släden; M 3
tryck-fjäder; M i förskjutbar motvikt. N linjal: N 1 längdskala
på linjalen.
17 april 1943
M 109
