TekniskTidskrift

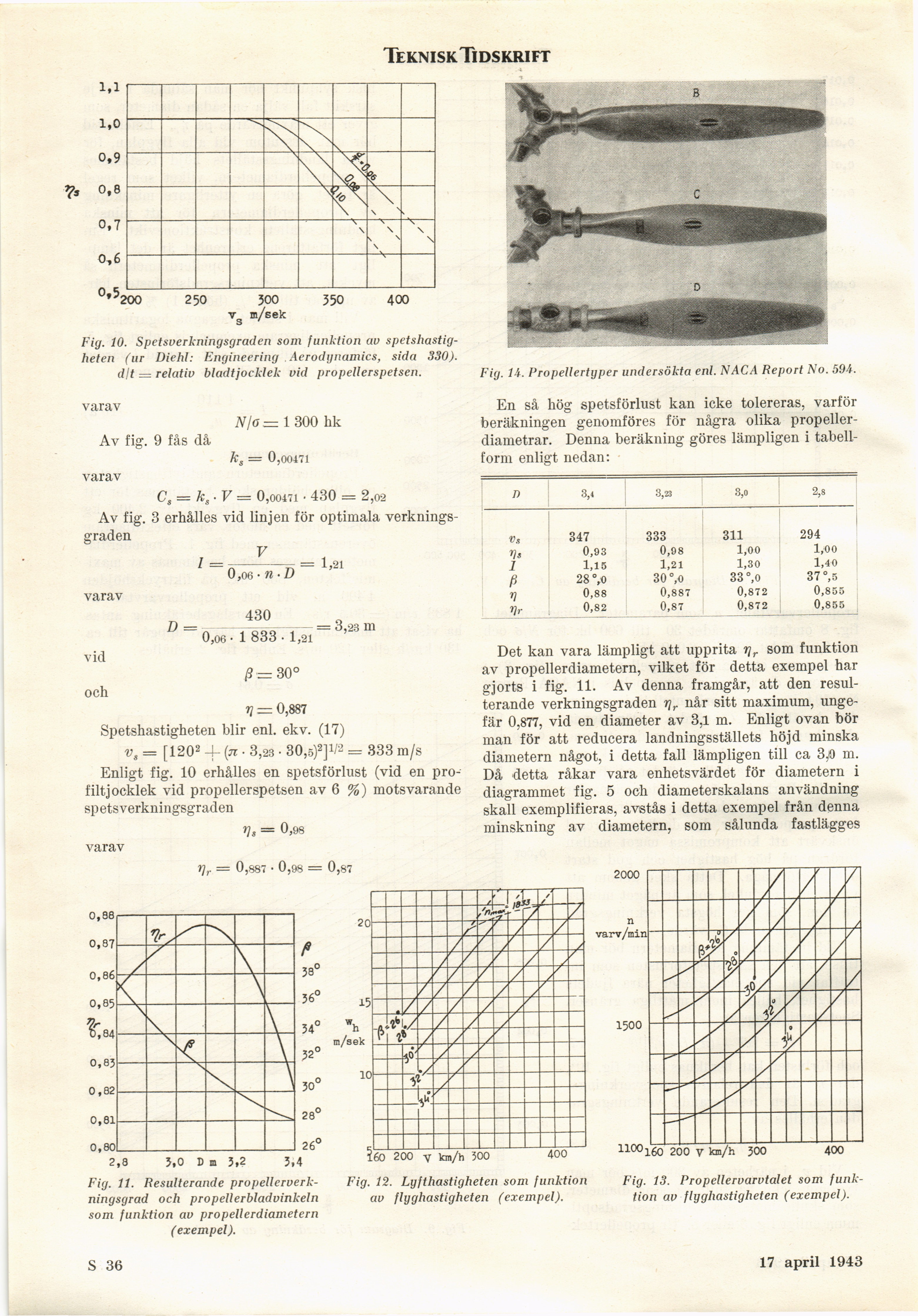

Fig. 10. Spetsverkningsgraden som funktion av
spetshastigheten (ur Diehl: Engineering Aerodynamics, sida 330).
dit =z relativ bladtjocklek vid propellerspetsen.

varav

Av fig. 9 fås då

N/o= 1 300 hk

ks — 0,00471

varav

Cs = ks ■ V = 0,oo47i • 430 = 2,02
Av fig. 3 erhålles vid linjen för optimala
verkningsgraden

= 1,21

/

varav

vid
och

D

0,06 • n • D
430

0,o6- 1 833 • 1,21
ß = 30°

3,23 m

V 0,887
Spetshastigheten blir enl. ek v. (17)

vs = [1202 -f (n ■ 3,23 • 30,5)2]1/’2 = 333 m/s
Enligt fig. 10 erhålles en spetsförlust (vid en
profiltjocklek vid propellerspetsen av 6 %) motsvarande
spets verkningsgraden

Vs = °>98

varav

Tf]r = 0,887 • 0,98 = 0,87

Fig. Ii. Propellertyper undersökta enl. NACA Report No. 594.

En så hög spetsförlust kan icke tolereras, varför
beräkningen genomföres för några olika
propellerdiametrar. Denna beräkning göres lämpligen i
tabellform enligt nedan:

T) 3,4 3,23 3,0 2,8
Vs 347 333 311 294
Vs 0,93 0,98 1,00 1,00
1 1,15 1,21 1,30 1,40
ß 28 °,0 30 °,o 33 °,o 37°,5
V 0,88 0,887 0,872 0,855
Vr 0,82 0,87 0,872 0,855

Det kan vara lämpligt att upprita rjr som funktion
av propellerdiametern, vilket för detta exempel har
gjorts i fig. 11. Av denna framgår, att den
resulterande verkningsgraden rjr når sitt maximum,
ungefär 0,877, vid en diameter av 3,1 m. Enligt ovan bör
man för att reducera landningsställets höjd minska
diametern något, i detta fall lämpligen till ca 3,0 m.
Då detta råkar vara enhetsvärdet för diametern i
diagrammet fig. 5 och diameterskalans användning
skall exemplifieras, avstås i detta exempel från denna
minskning av diametern, som sålunda fastlägges

2,8 5,0 D m 3,2 3,4

Fig. 11. Resulterande
propellerverkningsgrad och propellerbladvinkeln
som funktion av propellerdiametern
(exempel).

Fig. 12. Lyfthastigheten som funktion
av flyghastigheten (exempel).

Fig. 13. Propellervarvtalet som
funktion av flyghastigheten (exempel).

S 36

17 april 1943
