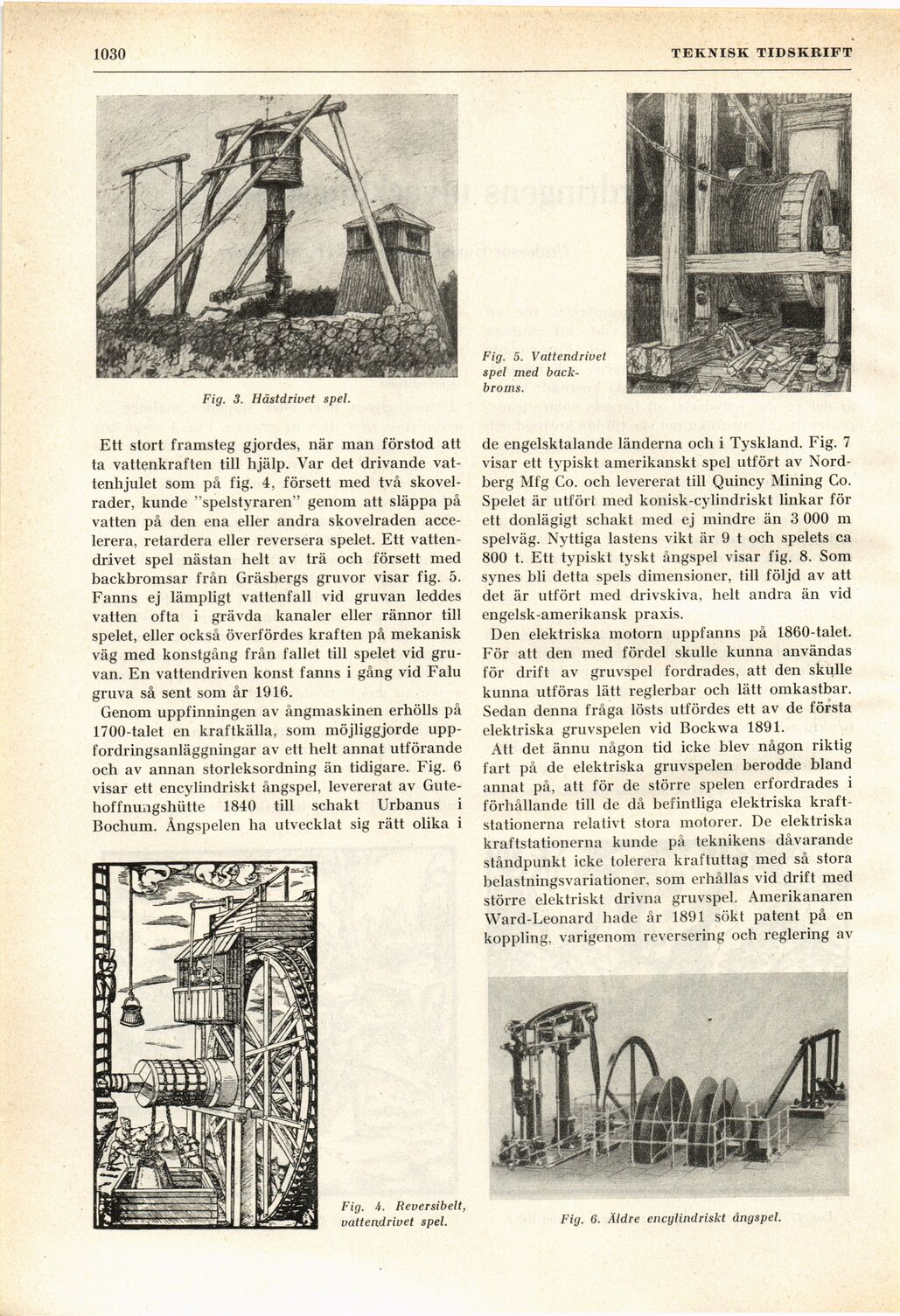

1030
TEKNISK TIDSKRIFT
Fig. 3. Hästdrivet spel.
Fig. 5. Vattendrivet
spel med
backbroms.
Ett stort framsteg gjordes, när man förstod att
ta vattenkraften till hjälp. Var det drivande
vattenhjulet som på fig. 4, försett med två skovel
-rader, kunde "spelstyraren"’ genom att släppa på
vatten på den ena eller andra skovelraden
accelerera, retardera eller reversera spelet. Ett
vatten-drivet spel nästan helt av trä och försett med
backbromsar från Gräsbergs gruvor visar fig. 5.
Fanns ej lämpligt vattenfall vid gruvan leddes
vatten ofta i grävda kanaler eller rännor till
spelet, eller också överfördes kraften på mekanisk
väg med konstgång från fallet till spelet vid
gruvan. En vattendriven konst fanns i gång vid Falu
gruva så sent som år 1916.
Genom uppfinningen av ångmaskinen erhölls på
1700-talet en kraftkälla, som möjliggjorde
uppfordringsanläggningar av ett helt annat utförande
och av annan storleksordning än tidigare. Fig. 6
visar ett encylindriskt ångspel, levererat av
Gute-hoffnungshütte 1840 till schakt Urbanus i
Bochum. Ångspelen ha utvecklat sig rätt olika i
Fig. 4. Reversibelt,
vattendrivet spel.
de engelsktalande länderna och i Tyskland. Fig. 7
visar ett typiskt amerikanskt spel utfört av
Nordberg Mfg Co. och levererat till Quincy Mining Co.
Spelet är utfört med konisk-cylindriskt linkar för
ett donlägigt schakt med ej mindre än 3 000 m
spelväg. Nyttiga lastens vikt är 9 t och spelets ca
800 t. Ett typiskt tyskt ångspel visar fig. 8. Som
synes bli detta spels dimensioner, till följd av att
det är utfört med drivskiva, helt andra än vid
engelsk-amerikansk praxis.
Den elektriska motorn uppfanns på 1860-talet.
För att den med fördel skulle kunna användas
för drift av gruvspel fordrades, att den skulle
kunna utföras lätt reglerbar och lätt omkastbar.
Sedan denna fråga lösts utfördes ett av de första
elektriska gruvspelen vid Bockwa 1891.
Att det ännu någon tid icke blev någon riktig
fart på de elektriska gruvspelen berodde bland
annat på, att för de större spelen erfordrades i
förhållande till de då befintliga elektriska
kraftstationerna relativt stora motorer. De elektriska
kraftstationerna kunde på teknikens dåvarande
ståndpunkt icke tolerera kraftuttag med så stora
belastningsvariationer, som erhållas vid drift med
större elektriskt drivna gruvspel. Amerikanaren
Ward-Leonard hade år 1891 sökt patent på en
koppling, varigenom reversering och reglering av
Fig. 6. Äldre encylindriskt ångspel.
