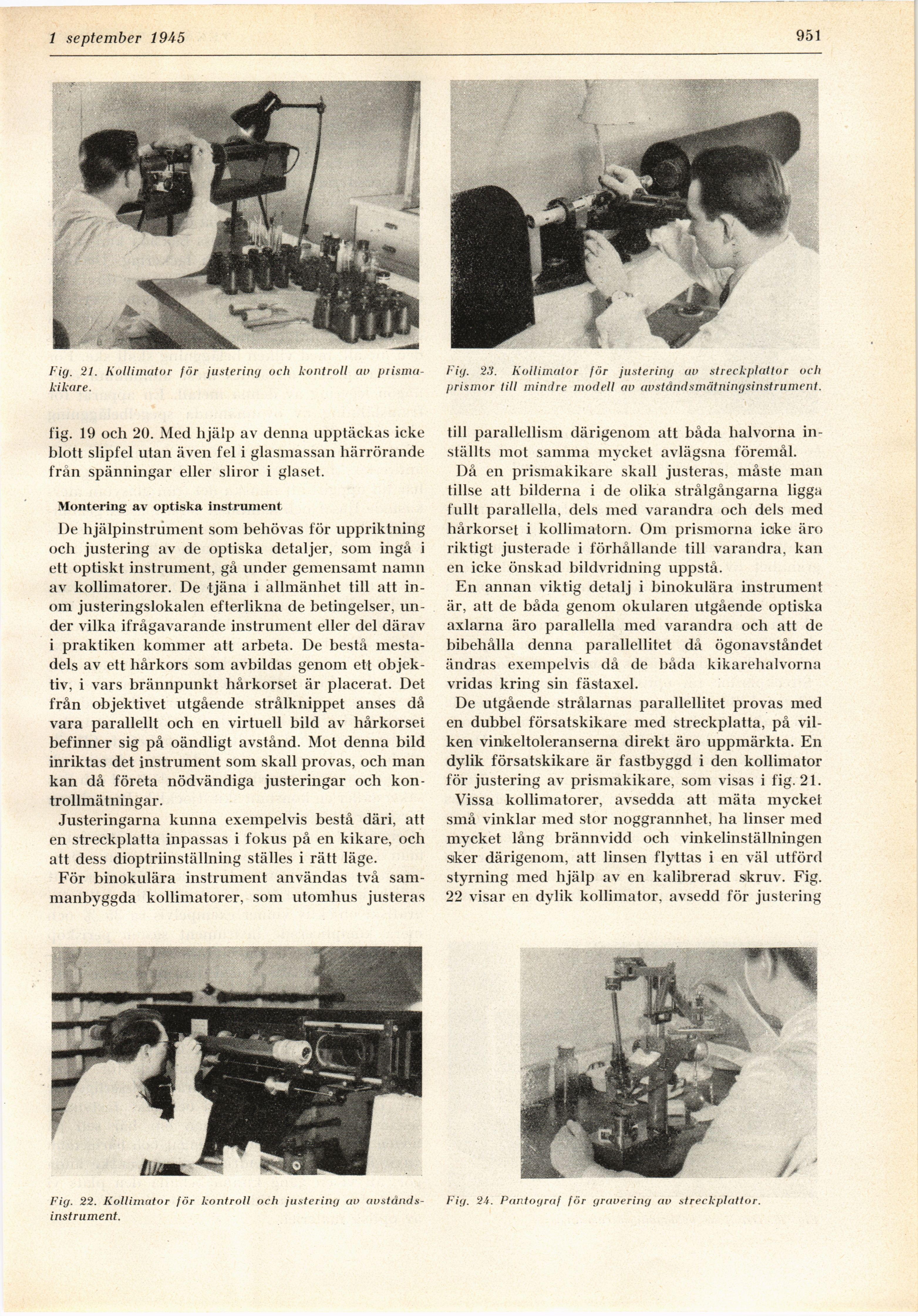

Full resolution (JPEG) - On this page / på denna sida - H. 35. 1 september 1945 - Svensk tillverkning av optiska instrument, av Evert Aulin
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
1 september 19 A5
951
Fig. 21. Kollimator för justering och kontroll ao
piismu-kikare.
fig. 19 och 20. Med hjälp av denna upptäckas icke
blott slipfel utan även fel i glasmassan härrörande
från spänningar eller sliror i glaset.
Montering av optiska instrument
De hjälpinstrument som behövas för uppriktning
och justering av de optiska detaljer, som ingå i
ett optiskt instrument, gå under gemensamt namn
av kollimatorer. De tjäna i allmänhet till att
inom justeringslokalen efterlikna de betingelser,
under vilka ifrågavarande instrument eller del därav
i praktiken kommer att arbeta. De bestå
mestadels av ett hårkors som avbildas genom ett
objektiv, i vars brännpunkt hårkorset är placerat. Det
från objektivet utgående strålknippet anses då
vara parallellt och en virtuell bild av hårkorset
befinner sig på oändligt avstånd. Mot denna bild
inriktas det instrument som skall provas, och man
kan då företa nödvändiga justeringar och
kontrollmätningar.
Justeringarna kunna exempelvis bestå däri, att
en streckplatta inpassas i fokus på en kikare, och
att dess dioptriinställning ställes i rätt läge.
För binokulära instrument användas två
sammanbyggda kollimatorer, som utomhus justeras
Fig. 23. Kollimator för justering av streckplattor och
prismor till mindre modell av avståndsmätningsinstrument.
till parallellism därigenom att båda halvorna
inställts mot samma mycket avlägsna föremål.
Då en prismakikare skall justeras, måste man
tillse att bilderna i de olika strålgångarna ligga
fullt parallella, dels med varandra och dels med
hårkorset i kollimatorn. Om prismorna icke äro
riktigt justerade i förhållande till varandra, kan
en icke önskad bildvridning uppstå.
En annan viktig detalj i binokulära instrument
är, att de båda genom okularen utgående optiska
axlarna äro parallella med varandra och att de
bibehålla denna parallellitet då ögonavståndet
ändras exempelvis då de båda kikarehalvorna
vridas kring sin fästaxel.
De utgående strålarnas parallellitet provas med
en dubbel försatskikare med streckplatta, på
vilken vinkeltoleranserna direkt äro uppmärkta. En
dylik försatskikare är fastbyggd i den kollimator
för justering av prismakikare, som visas i fig. 21.
Vissa kollimatorer, avsedda att mäta myckel
små vinklar med stor noggrannhet, ha linser med
mycket lång brännvidd och vinkelinställningen
siker därigenom, att linsen flyttas i en väl utförd
styrning med hjälp av en kalibrerad sikruv. Fig.
22 visar en dylik kollimator, avsedd för justering
Fig. 22. Kollimator för kontroll och justering av
avståndsinstrument.
Fig. 24. Pantograf för gravering av atreckplattor.
