13 april 1946
399

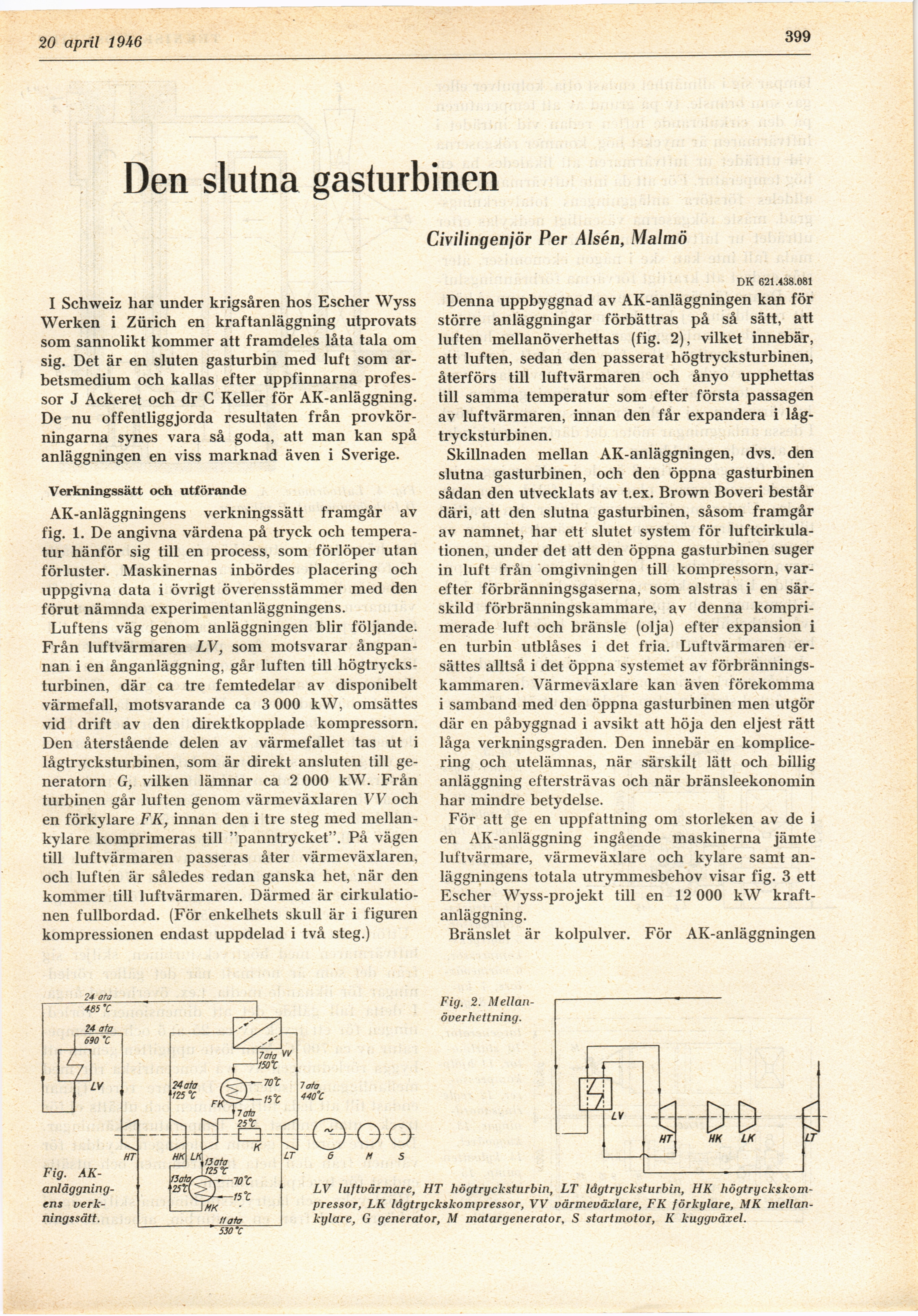

Den slutna gasturbinen
Civilingenjör Per Alsen, Malmö
I Schweiz har under krigsåren hos Escher Wyss
Werken i Zürich en kraftanläggning utprovats
som sannolikt kommer att framdeles låta tala om
sig. Det är en sluten gasturbin med luft som
ar-betsmedium och kallas efter uppfinnarna
professor J Ackeret och dr C Keller för AK-anläggning.
De nu offentliggjorda resultaten från
provkörningarna synes vara så goda, att man kan spå
anläggningen en viss marknad även i Sverige.
Verkningssätt och utförande
AK-anläggningens verkningssätt framgår av
fig. 1. De angivna värdena på tryck och
temperatur hänför sig till en process, som förlöper utan
förluster. Maskinernas inbördes placering och
uppgivna data i övrigt överensstämmer med den
förut nämnda experimentanläggningens.
Luftens väg genom anläggningen blir följande.
Från luftvärmaren LV, som motsvarar
ångpannan i en ånganläggning, går luften till
högtrycksturbinen, där ca tre femtedelar av disponibelt
värmefall, motsvarande ca 3 000 kW, omsättes
vid drift av den direktkopplade kompressorn.
Den återstående delen av värmefallet tas ut i
lågtrycksturbinen, som är direkt ansluten till
generatorn G, vilken lämnar ca 2 000 kW. Från
turbinen går luften genom värmeväxlaren VV och
en förkylare FK, innan den i tre steg med
mellan-kylare komprimeras till "panntrycket". På vägen
till luftvärmaren passeras åter värmeväxlaren,
och luften är således redan ganska het, när den
kommer till luftvärmaren. Därmed är
cirkulationen fullbordad. (För enkelhets skull är i figuren
kompressionen endast uppdelad i två steg.)
DK 621.438.081
Denna uppbyggnad av AK-anläggningen kan för
större anläggningar förbättras på så sätt, att
luften mellanöverhettas (fig. 2), vilket innebär,
att luften, sedan den passerat högtrycksturbinen,
återförs till luftvärmaren och ånyo upphettas
till samma temperatur som efter första passagen
av luftvärmaren, innan den får expandera i
lågtrycksturbinen.
Skillnaden mellan AK-anläggningen, dvs. den
slutna gasturbinen, och den öppna gasturbinen
sådan den utvecklats av t.ex. Brown Boveri består
däri, att den slutna gasturbinen, såsom framgår
av namnet, har ett slutet system för
luftcirkulationen, under det att den öppna gasturbinen suger
in luft från omgivningen till kompressorn,
varefter förbränningsgaserna, som alstras i en
särskild förbränningskammare, av denna
komprimerade luft och bränsle (olja) efter expansion i
en turbin utblåses i det fria. Luftvärmaren
er-sättes alltså i det öppna systemet av
förbrännings-kammaren. Värmeväxlare kan även förekomma
i samband med den öppna gasturbinen men utgör
där en påbyggnad i avsikt att höja den eljest rätt
låga verkningsgraden. Den innebär en
komplice-ring och utelämnas, när särskilt lätt och billig
anläggning eftersträvas och när bränsleekonomin
har mindre betydelse.
För att ge en uppfattning om storleken av de i
en AK-anläggning ingående maskinerna jämte
luftvärmare, värmeväxlare och kylare samt
anläggningens totala utrymmesbehov visar fig. 3 ett
Escher Wyss-projekt till en 12 000 kW
kraftanläggning.
Bränslet är kolpulver. För AK-anläggningen
Fig.
AK-anläggningens verkningssätt.
Fig. 2.
Mellan-överhettning.
530 ’C
LV luftvärmare, HT högtrycksturbin, LT lågtrycksturbin, HK
högtryckskompressor, LK lågtryckskompressor, VV värmeväxlare, FK förkylare, MK
mellan-kylare, G generator, M matargenerator, S startmotor, K kuggväxel.
