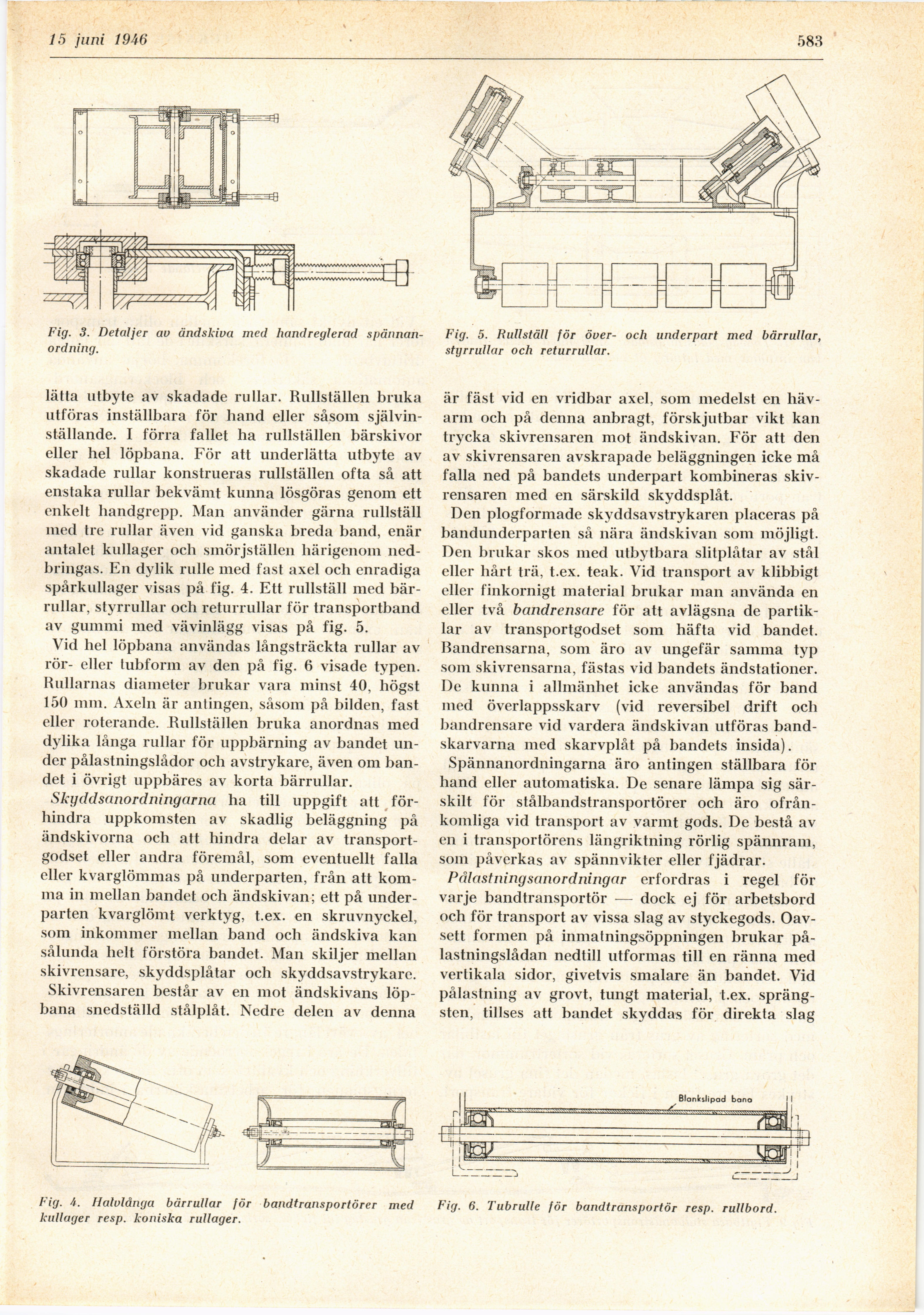

15 juni 1946
583
Fig. 3. Detaljer au ändskiva med handreglerad
spännan-ordning.
lätta utbyte av skadade rullar. Rullställen bruka
utföras inställbara för band eller såsom
självinställande. I förra fallet ha rullställen bärskivor
eller bel löpbana. För att underlätta utbyte av
skadade rullar konstrueras rullställen ofta så att
enstaka rullar bekvämt kunna lösgöras genom ett
enkelt handgrepp. Man använder gärna rullställ
med tre rullar även vid ganska breda band, enär
antalet kullager och smörjställen härigenom
nedbringas. En dylik rulle med fast axel och enradiga
spårkullager visas på fig. 4. Ett rullställ med
bärrullar, styrrullar och returrullar för transportband
av gummi med vävinlägg visas på fig. 5.
Vid hel löpbana användas långsträckta rullar av
rör- eller tubform av den på fig. 6 visade typen.
Rullarnas diameter brukar vara minst 40, högst
150 mm. Axeln är antingen, såsom på bilden, fast
eller roterande. Rullställen bruka anordnas med
dylika långa rullar för uppbärning av bandet
under pålastningslådor och avstrykare, även om
bandet i övrigt uppbäres av korta bärrullar.
Skyddsanordningarna ha till uppgift att
förhindra uppkomsten av skadlig beläggning på
ändskivorna och att hindra delar av
transportgodset eller andra föremål, som eventuellt falla
eller kvarglömmas på underparten, från att
komma in mellan bandet och ändskivan; ett på
underparten kvarglömt verktyg, t.ex. en skruvnyckel,
som inkommer mellan band och ändskiva kan
sålunda belt förstöra bandet. Man skiljer mellan
skivrensare, skyddsplåtar och skyddsavstrykare.
Skivrensaren består av en mot ändskivans
löpbana snedställd stålplåt. Nedre delen av denna
Fig. 5. Rullställ för över- och underpart med bärrullar,
stijrrullar och returrullar.
är fäst vid en vridbar axel, som medelst en
hävarm och på denna anbragt, förskjutbar vikt kan
trycka skivrensaren mot ändskivan. För att den
av skivrensaren avskrapade beläggningen icke må
falla ned på bandets underpart kombineras
skivrensaren med en särskild skyddsplåt.
Den plogformade skyddsavstrykaren placeras på
bandunderparten så nära ändskivan som möjligt.
Den brukar skos med utbytbara slitplåtar av stål
eller hårt trä, t.ex. teak. Vid transport av klibbigt
eller finkornigt material brukar man använda en
eller två bandrensare för att avlägsna de
partiklar av transportgodset som häfta vid bandet.
Bandrensarna, som äro av ungefär samma typ
som skivrensarna, fästas vid bandets ändstationer.
De kunna i allmänhet icke användas för band
med överlappsskarv (vid reversibel drift och
bandrensare vid vardera ändskivan utföras
bandskarvarna med skarvplåt på bandets insida).
Spännanordningarna äro antingen ställbara för
hand eller automatiska. De senare lämpa sig
särskilt för stålbandstransportör^’ och äro
ofrånkomliga vid transport av varmt gods. De bestå av
en i transportörens längriktning rörlig spännram,
som påverkas av spännvikter eller fjädrar.
Pålastningsanordningar erfordras i regel för
varje bandtransportör — dock ej för arbetsbord
och för transport av vissa slag av styckegods.
Oavsett formen på inmatningsöppningen brukar
på-lastningslådan nedtill utformas till en ränna med
vertikala sidor, givetvis smalare än bandet. Vid
pålastning av grovt, tungt material, t.ex.
spräng-sten, tillses att bandet skyddas för direkta slag
Fig. Ilalulånga bärrullar för bandtransportörer med
kullager resp. koniska rullager.
Fig. 6. Tubrulle för bandtransportör resp. rullbord.
