13 juli 19A6
673
enda serie på 24 kanaler. Denna serie är därmed
färdig att utsläppas på en koaxial-ledning eller
att modulera en radiosändare.
På mottagarsidan medför cyclofonröret en ännu
mera markerad förenkling (fig. 6).
Som förut antytts filtreras först den dubbla
markeringspulsen bort med hjälp av en
fördröjningskrets och användes att synkronisera
grund-frekvensgeneratorn och därmed elektronstrålens
rotationsfrekvens.
Kanalpulserna föras till katodstrålrörets galler,
som är försett med hög negativ förspänning, så
att elektronstrålen normalt är släckt, men tänds
ett ögonblick av varje puls.
Tidmoduleringen av pulserna innebär, att
elektronstrålens tändningsögonblick i olika grad
kommer att sammanfalla med det ögonblick
strålen passerar över motsvarande slits. I ena
ytterläget av modulationsförskjutningen kommer hela
den tända perioden att gå igenom slitsen, i det
andra ytterläget har strålen redan hunnit släckas
innan den når fram till slitsen, över de olika
dynodmotstånden erhållas därför de 24
kanalerna i form av amplitudmodulerade pulsserier.
Signalen återställes därefter med hjälp av ett
lågpassfilter på samma sätt som tidigare beskrivits.

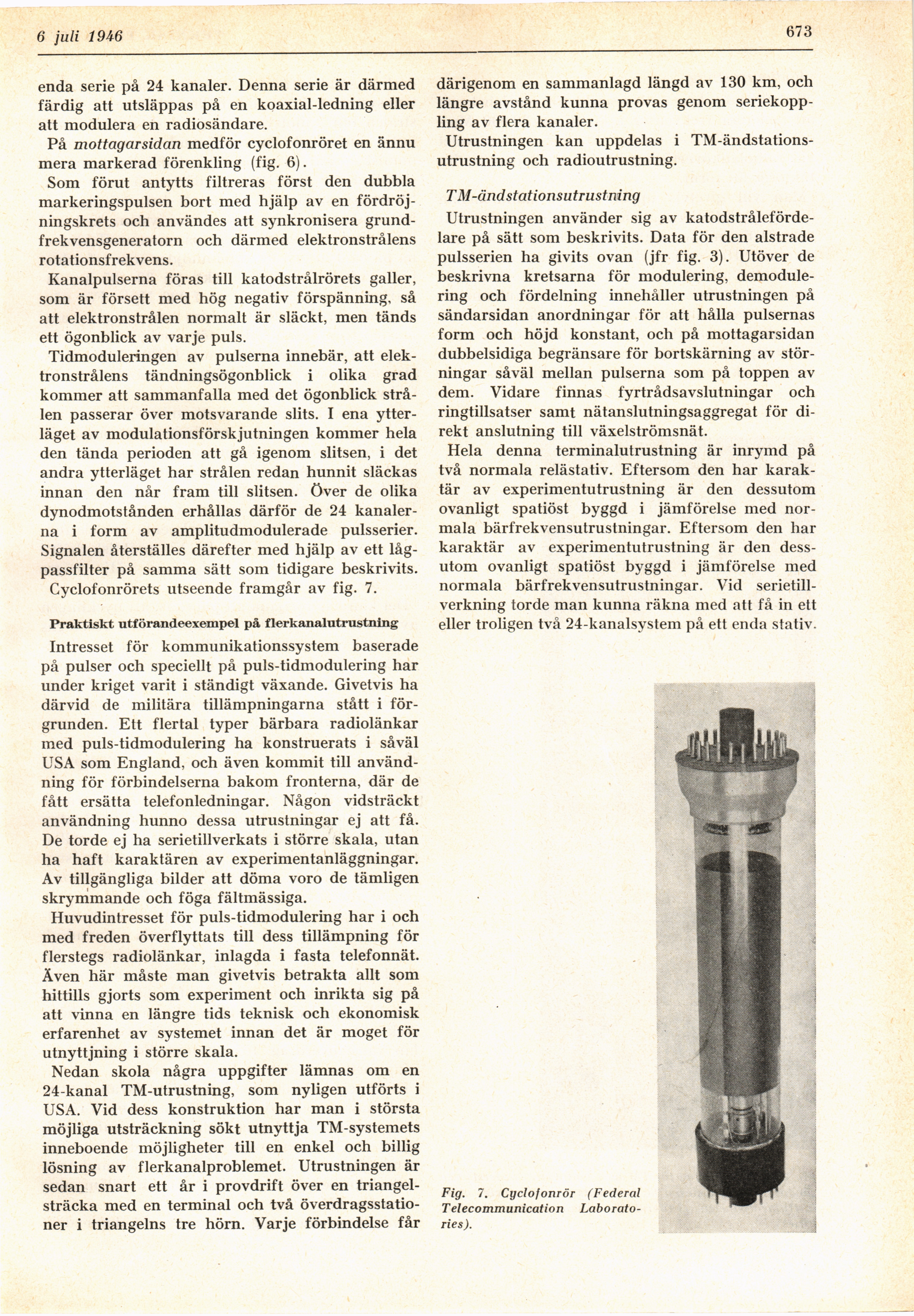

Cyclofonrörets utseende framgår av fig. 7.
Praktiskt utförandeexempel på flerkanalutrustning
Intresset för kommunikationssystem baserade
på pulser och speciellt på puls-tidmodulering har
under kriget varit i ständigt växande. Givetvis ha
därvid de militära tillämpningarna stått i
förgrunden. Ett flertal typer bärbara radiolänkar
med puls-tidmodulering ha konstruerats i såväl
USA som England, och även kommit till
användning för förbindelserna bakom fronterna, där de
fått ersätta telefonledningar. Någon vidsträckt
användning hunno dessa utrustningar ej att få.
De torde ej ha serietillverkats i större skala, utan
ha haft karaktären av experimentanläggningar.
Av tillgängliga bilder att döma voro de tämligen
skrymmande och föga fältmässiga.
Huvudintresset för puls-tidmodulering har i och
med freden överflyttats till dess tillämpning för
flerstegs radiolänkar, inlagda i fasta telefonnät.
Även här måste man givetvis betrakta allt som
hittills gjorts som experiment och inrikta sig på
att vinna en längre tids teknisk och ekonomisk
erfarenhet av systemet innan det är moget för
utnyttjning i större skala.
Nedan skola några uppgifter lämnas om en
24-kanal TM-utrustning, som nyligen utförts i
USA. Vid dess konstruktion har man i största
möjliga utsträckning sökt utnyttja TM-systemets
inneboende möjligheter till en enkel och billig
lösning av flerkanalproblemet. Utrustningen är
sedan snart ett år i provdrift över en
triangel-sträcka med en terminal och två
överdragsstationer i triangelns tre hörn. Varje förbindelse får
därigenom en sammanlagd längd av 130 km, och
längre avstånd kunna provas genom
seriekoppling av flera kanaler.
Utrustningen kan uppdelas i
TM-ändstations-utrustning och radioutrustning.
TM-ändstationsutrustning
Utrustningen använder sig av
katodstråleförde-lare på sätt som beskrivits. Data för den alstrade
pulsserien ha givits ovan (jfr fig. 3). Utöver de
beskrivna kretsarna för modulering,
demodule-ring och fördelning innehåller utrustningen på
sändarsidan anordningar för att hålla pulsernas
form och höjd konstant, och på mottagarsidan
dubbelsidiga begränsare för bortskärning av
störningar såväl mellan pulserna som på toppen av
dem. Vidare finnas fyrtrådsavslutningar och
ringtillsatser samt nätanslutningsaggregat för
direkt anslutning till växelströmsnät.
Hela denna terminalutrustning är inrymd på
två normala relästativ. Eftersom den har
karaktär av experimentutrustning är den dessutom
ovanligt spatiöst byggd i jämförelse med
normala bärfrekvensutrustningar. Eftersom den har
karaktär av experimentutrustning är den
dessutom ovanligt spatiöst byggd i jämförelse med
normala bärfrekvensutrustningar. Vid
serietillverkning torde man kunna räkna med att få in ett
eller troligen två 24-kanalsystem på ett enda stativ.
Fig. 7. Cyclofonrör (Federal
Telecommunication
Laboratories ).
