Sågtak med bärande skivor
av järnfackverk och hopfogade siporexskivor
Docent Henrik Nylander, Stocksund
Sågtak användas företrädesvis vid
fabriksbyggnader, där man ofta på grund av den stora
planutsträckningen är tvungen att anordna
takbelysning. De viktigaste fördelarna med sågtak bestå
som bekant däri, att man genom att vända
fönstren mot norr enkelt kan undvika direkt
solbelysning in i lokalerna och i att belysningen blir
jämnt fördelad jämfört med de flesta andra
takljuskonstruktioner.
Vad beträffar bärverkan vid sågtak kan man
skilja mellan system, där sågtaket i
längdriktningen uppbäres av balkar, mot vilka de
tvärgående ramar, som utgöra den direkt
fönster-och takuppbärande konstruktionen, stödja, och
sådana svstem, där konstruktionen i takfallen
Sammandrag av uppsats i Tekniska Skrifter nr 129 (19-tß).
DK 624.024.252
samtidigt tjänar som fönster- och takuppbärande
sekundärkonstruktion som den ger bärverkan i
längdriktningen. Det sistnämnda systemet, som
ur byggnadsstatisk synpunkt kan karakteriseras
som en sammansatt skivkonstruktion, har den
viktiga fördelen, att man på grund av att
konstruktionshöjden hos de bärande balkskivorna i
allmänhet är stor kan tillåta sig relativt stora
avstånd mellan de bärande pelarna, vilka, om de
förekomma i ett större antal, ofta äro hindrande
för den rationella dispositionen av utrymmet.
Ofta utföras fabriker som stora hallbyggnader
i en våning med golvet vilande direkt på marken.
De bärande konstruktionerna ha vid dessa till
huvudsaklig uppgift att bära upp
takkonstruktionen och eventuellt traverser med
traversbal-kar. Med hänsyn till att den rörliga lasten på

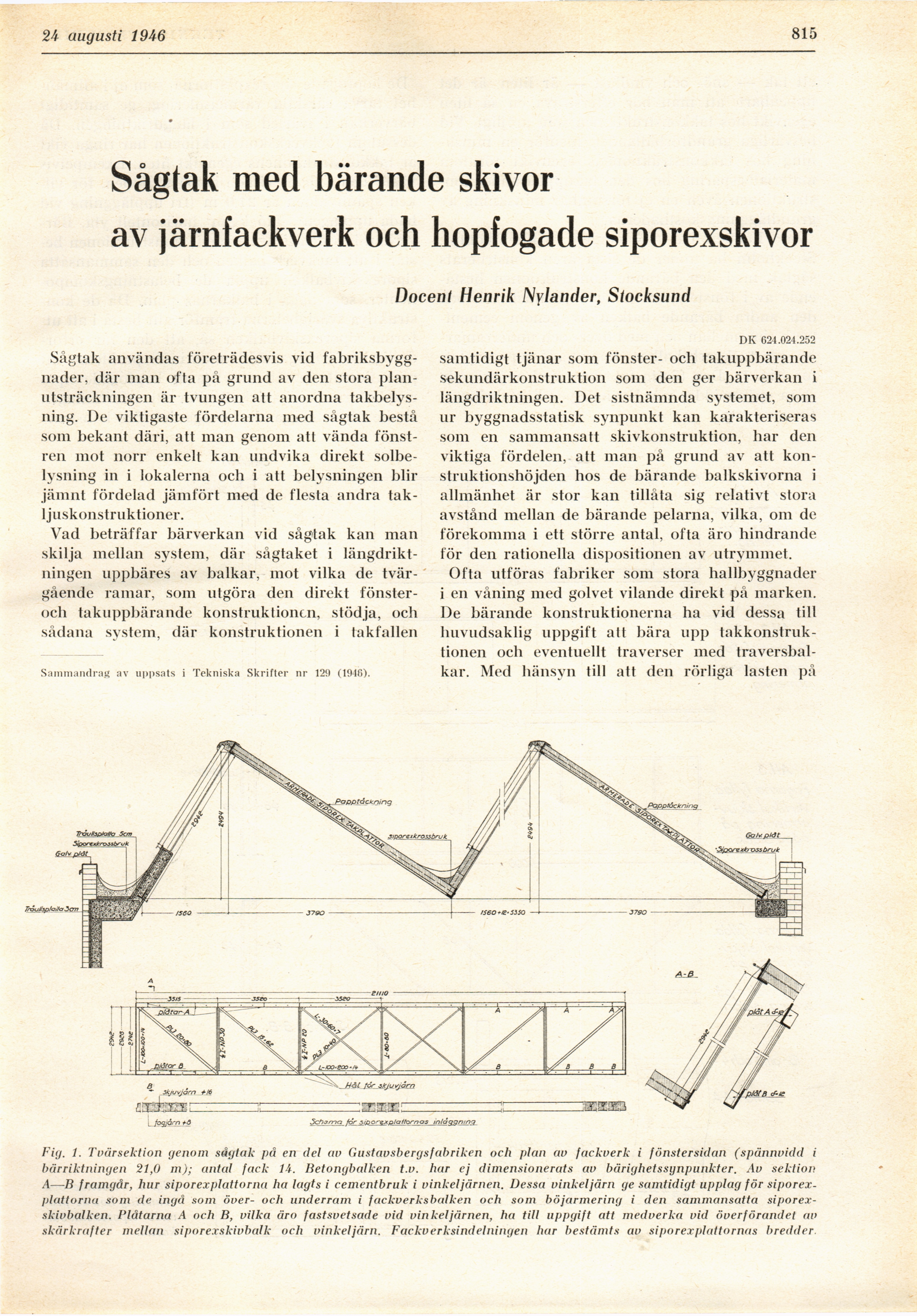

Fig. 1. Tvärsektion genom sågtak på en del av Gustavsbergsfabriken och plan av fackverk i fönstersidan (spännvidd i
bärriktningen 21,0 m); antal fack 1A. Betongbalken t.v. har ej dimensionerats av bärighetssynpunkter. Av sektion
A—B framgår, hur siporexplattorna ha lagts i cementbruk i vinkeljärnen, üessa vinkel järn ge samtidigt upplag för
siporex-plattorna som de ingå som över- och underram i fackverksbalken och som böjarmering i den sammansatta
siporex-skivbalken. Plåtarna A och B, vilka äro fastsvetsade vid vinkel järnen, ha till uppgift att medverka vid överförandet av
skärkrafter mellan siporexskivbalk ocli vinkel järn. Fackverksindelningen har bestämts av siporexplattornas bredder.
